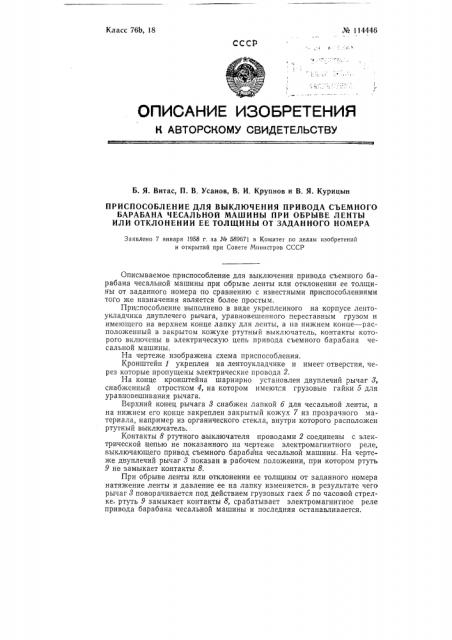

Класс 76b, 18 № 114446

СССР

Ill

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Я. Витас, П. В. Усанов, В. И. Крупнов и В. Я. Курицын

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫКЛЮЧЕНИЯ ПРИВОДА СЪЕМНОГО

БАРАБАНА ЧЕСАЛЬНОЙ МАШИНЫ ПРИ ОБРЫВЕ ЛЕНТЫ

ИЛИ ОТКЛОНЕНИИ EE ТОЛЩИНЫ ОТ ЗАДАННОГО НОМЕРА

Заявлено 7 января 1958 r. за Ко 589671 в Комитет по делам изобретений и открытий при Совете Министров СССР

Описываемое приспособление для выключения привода съемного барабана чесальной машины при обрыве ленты или отклонении ее толщины от заданного номера по сравнению с известными приспособлениями того же назначения является более простым.

При|способление выполнено в виде укрепленного на корпусе лентоукладчика двуплечего рычага, уравновешенного переставным грузом и имеющего на верхнем конце лапку для ленты, а на нижнем конце — расположенный в закрытом кожухе ртутный выключатель, контакты которого включены в электрическую цепь привода съемного барабана чесальной машины.

На чертеже изображена схема приспособления.

Кронштейн 1 укреплен на лентоукладчике и имеет отверстия, через которые пропущены электрические провода 2.

На конце кронштейна шарнирно установлен двуплечий рычаг 3, снабженный отростком 4, на котором имеют,"я грузовые гайки 5 для уравновешивания рычага.

Верхний конец рычага 3 снабжен лапкой б для чесальной ленты, а на нижнем его конце закреплен закрытый кожух 7 из прозрачного материала, например из органического стекла, внутри которого расположен ртутный выключатель.

Контакты 8 ртутного выключателя проводами 2 соединены с электрической цепью не показанного на чертеже электромагнитного реле, выключающего привод съемного барабана чесальной машины. На чертеже двуплечий рычаг 3 показан в рабочем положении, при котором ртуть

9 нв замыкает контакты 8.

При обрыве ленты или отклонении ее толщины от заданного номера натяжение ленты и давление ее на лапку изменяется, в результате чего рычаг 3 поворачивается под действием грузовых гаек 5 по часовой стрелке, ртуть 9 замыкает контакты 8, срабатывает электромагнитное реле привода барабана чесальной машины и последняя останавливается.

¹ !!4446

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. П. Ситников Гр. 257

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 2794

Подп. к печ. 12Х-59 r.

Тираж 840 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Предмет изобретения

П риспособление для выключения привода съемного барабана чесальной машины при обрыве ленты или отклонении ее толщины от заданного номера, о тл и ч а ю щ ее с я тем, что оно выполнено в виде укрепленного на корпусе лентоукладчика двуплечего рычага, снабженного уравновешивающим переставным грузом, и имеющего на верхнем конце лапку для ленты, а на нижнем конце — расположенный в закрытом кожухе ртутный выключатель, контакты которого включены в электрическую цепь электромагнитного реле, выключающего привод съемного барабана чесальной машины.
