Устройство для гидропонного выращивания кормовых трав

Устройство для гидропонного выращивания кормовых трав

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ГИДРОПОННОГО ВЫРАЩИВАНИЯ КОРМОВЫХ ТРАВ, содержащее основание, бесконечную ленту конвейера, расположенные над лентой устройства для проращивания и высева семян и систему орошения, отличающееся тем, что, с целью повышения производительности , лента конвейера выполнена в виде сетки, расположенной по винтовой поверхности горизонтальными ярусами , а устройства для проращивания и высеза семян выполнены в виде емкостей, установленных на основании с возможностью поворота с помощью полых горизонтальных перфорированных осей, причем каждая емкость снабжена полыми перфорированными , расположенными перпендикулярно полой оси перегородками, при этом полости горизонтальных перфорированных осей сообщены с системой орошения. 4 4 О О5 сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,.SU„„> 144665

ceo А 01 G 31/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ВСЕСОЮЗНАЯ

ИЛТ" ЙТзю11- Я

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (54) (57) УСТРОЙСТВО ДЛЯ ГИДРОПОННОГО ВЫРАЩИВАНИЯ КОРМОВЫХ ТРАВ, содержащее основание, бесконечную ленту конвейера, расположенные над лентой устройства для проращивания и высева семян и систему орошения, отлииг. (21) 3325027/30-15 (22) 21.07.81 (46) 15.03.85. Бюл. № 10 (72) И. И. Сташевский (53) 631.589.2 (088.8) (56) 1. Заявка Великобритании № 1518757, кл. А 01 G 31/00, 1978 (прототип). чаюи1ееся тем, что, с целью повышения производительности, лента конвейера выполнена в виде сетки, расположенной по винтовой поверхности горизонтальными ярусами, а устройства для проращивания и высева семян выполнены в виде емкостей, установленных на основании с возможностью поворота с помощью полых горизонтальных перфорированных осей, причем каждая емкость снабжена полыми перфорированными, расположенными перпендикулярно полой оси перегородками, при этом полости горизонтальных перфорированных осей сообщены с системой орошения.

1144665

Изобретение относится к устройствам для выращивания растений методом гидропоники.

Известно устройство для гидропонного выращивания, содержащее основание, бесконечную ленту конвейера, расположенные над лентой устройства для проращивания и высева семян и систему орошения (1).

Недостатком устройства является низкая производительность.

Цель изобретения — повышение производительности.

Поставленная цель достигается тем, что лента конвейера выполнена в виде сетки, расположенной .по винтовой поверхности горизонтальными ярусами, а устройства для проращивания и высева семян выполнены в виде емкостей, установленных на основании с возможностью поворота с помощью полых горизонтальных перфорированных осей, причем каждая емкость снабжена полыми перфорированными, расположенными перпендикулярно полой оси перегородками, при этом полости горизонтальных перфорированных осей сообщены с системой орошения.

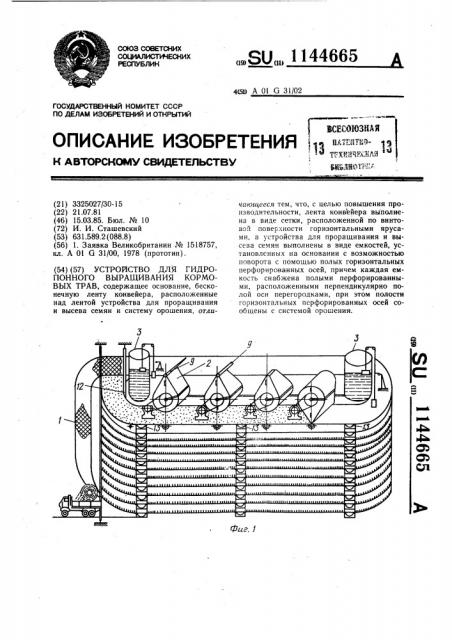

На фиг. 1 схематически изображено устройство, общий вид; на фиг. 2 — разрез емкости для проращивания и высева семян и верхних ярусов конвейера.

Устройство для гидропонного выращивания кормовых трав содержит основание (не показано), бесконечную ленту 1 конвейера, выполненную в виде сетки и расположенную по винтовой поверхности горизонтальными ярусами, устройства для проращивания и высева семян, выполненные в виде емкостей 2, и систему орошения, включающую емкости 3 и 4, насос 5 и трубопровод 6. Емкости 2 установлены на основании с возможностью поворота с помощью полых горизонтальных перфорированных осей

7, полости которых сообщены с емкостью 3 системы орошения. Емкости 2 снабжены полыми перфорированными перегородками

8, расположенными перпендикулярно полой оси ?. Для загрузки емкостей 2 семенами служат шнековые транспортеры 9, а для поворота — двигатели 10. Для направления и привода бесконечной ленты 1 служат ролики 11, вращаемые валами 12. Периодическое смачивание корневой системы растений на ленте 1 производится в устройствах 13, соединенных с емкостью 3 системы орошения.

Устройство . для гидропонного выращивания работает следующим образом.

С помощью шнекового транспортера 9 заполняют семенами одну из емкостей 2.

Количество емкостей 2 соответствует числу дней проращивания. Каждая последующая емкость 2 заполняется семенами с интервалом в 1 сутки. Семена в заполненных емкостях 2 периодически смачиваются водой или питательным раствором из емкости 3 через полость и перфорацию оси 7. По окончании проращивания семян в какой-либо емкости 2 ее поворачивают на 180, и семена высеваются на непрерывно движущуюся бесконечную ленту 1. По мере движения совместно с лентой 1 корневая система растений периодически смачивается в уст30 ройствах 13. Растения постепенно перемещаются в нижележащие ярусы и по окончании периода вегетации удаляются с нижне.

ro яруса. Лента 1 возвращается в верхний ярус и цикл повторяется, Предлагаемое устройство позволяет

N эффективно выращивать на конвейере кормовые травы.

1144665

Редактор Н. Горват

Заказ !002/2

Составитель В. Петровский

Техред И. Верес Корректор М. Самборская

Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
