СОЮЗ СОВЕТСНИХ

00ЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (!9) О!1

4(1) В 23 В 31/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР Ф .ю

/ (21) 3448209/25-08 (22) 07.06.82 (46) 15.03.85. Бюл. Р 10 (72) Э.Э. Иаргулес и А.Ф. Орлов (53) .621.941.3(088;8) (56) t. Авторское свидетельство СССР

Р 975234, кл. В 23 В 31/40, 1981, 2. Чертеж предприятия-заявителя

Ф АВЮ 7141-6003ÑÁ, 1977 (прототип}. (54)(57) ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАКРЕПЛЕНИЯ КОНИЧЕСКОЙ ЗАГОТОВКИ ПРИ МЕРНОЙ РЕЗКЕ НА КОЛЬЦА, на наружной поверхности корпуса которого установлена прижимная гайка, а торец корпуса выполнен в виде конусной ступенчатой поверхности, о т л и ч а ю щ е е— с я тем, что., с целью повышения точности закрепления, оно снабжено установленной с возможностью осевого перемещения на наружной поверхности корпуса подпружиненной втулкой с резьбой на наружной поверхности и конусной торцовой поверхностью, предназначенной для взаимодействия с прижимной гайкой, а конусная ступенчатая поверхность корпуса выполнео на с углом конуса на 1-2 меньшим, чем конусная торцовая поверхность втулки.! 11447

Изобретение относится к металлообработке и может быть использовано при разрезке конической заготовки на кольца.

Известно устройство для закрепления конических обечаек, состоящее иэ оправки, держателя, закрепленного в резцедержателе и оснащенного подпружиненным роликом 1.

Недостатком известного устройства 10 является невозможность разрезки закрепленной заготовки на мерные кольца, ! ! )

Наиболее близким к предлагаемому является приспособление для закреп- 1 ления конической заготовки при мерной резке на кольца, на наружной поверхности корпуса которого установлена прижимная гайка, а торец корпуса выполнен в виде конусной ступен-2О чатой поверхности (2 3.

Недостатком указанного приспособления является низкая точность закрепления заготовки.

Цель изобретения — повышение точ- д ности закрепления.

Указанная цель достигается тем, что приспособление для закрепления коничс:ской заготовки при мерной резке на кольца, на наружной поверхнос" >© ти корпуса которого установлена прижимная гайка, а торец корпуса выполнен в виде конусной ступенчатой поверхности, снабжено установленной с возможностью осевого перемещения на наружной поверхности корпуса подпружиненной втулкой с резьбой иа наружной поверхности и.конусной торцовой поверхностью, предназначенной для взаимодействия с прижимной гайкой, а конусная ступенчатая поверхность корпуса выполнена с углом конуса на 1-2 меныиим, чем конусная торцовая поверхность втулки.

4$

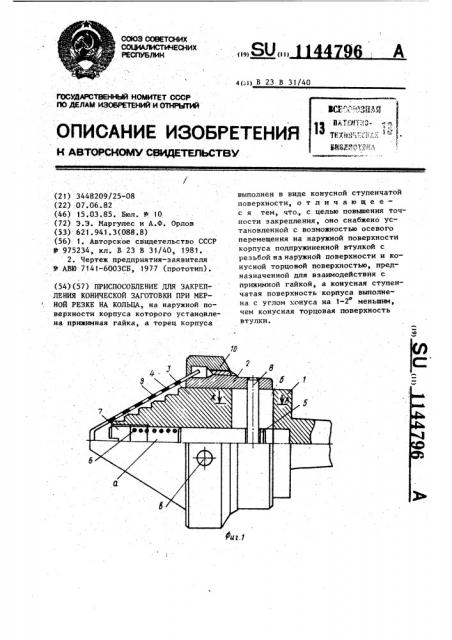

На фиг. 1 показана. оправка, общий вид; на фиг. 2 — разрез А-А на фиг. !.

Приспособление содержит корпус 1, втулку 2 с резьбой на наружной по1, А-Я

96 2

-верхности и конусной торцовой поверхностью, С одной стороны корпус I выполнен с хвостовиком, а с другой имеет конусную ступенчатую поверхность 3 для выхода резца при разрезке. По высоте конуса корпуса 1 ступеньки выполняются в соответствии с высо ой разрезаемых колец 4. Угол конуса корпуса выполнен на 1-2 меньше, чем конусная поверхность втулки 2, что обеспечивает последовательное базирование колец от меньшего диаметра к большему, Внутри корпуса I в отверстии C установлен шток 5 и пружина 6, которую поджимает винт 7. Через втулку 2 и шток 5 проходит фиксирующий палец 8.

В корпусе 1 имеется овальный паз Ъ который обеспечивает осевое перемещение фиксирующего пальца 8 на величину осевого перемещения заготовки 9.

На втулку 2, закрепляя заготовку 9, навинчивается гайка 10, которая для затягивания по резьбе имеет отверстие б.

Приспособление работает следующим образом..

На корпус 1 устанавливается заготовка 9, которая базируется по ступенчатой поверхности 3. Это обеспечивается тем, что угол конуса корпуса 1 ыа 1-2 меньше угла конуса втулки 2 и заготовки 9. Заготовка 9 закрепляется между гайкой 10 и втулкой 2.

Отрезка колец 4 производится начиная с меньшего диаметра. После отрезки первого кольца заготовка 9 базируется на следующей ступеньке onpaaz 1. Втулка 2, которая держит заготовку 9, под действием пружины 6 через шток 5 и фиксирующий палец 8 получает свое перемещение, базируя тем самым заготовку 9 на очередной вершине ступеньки конуса корпуса 1.

Технико-экономическая эффективность при применении предлагаемого изобретения обусловлена повышением точности закрепления заготовки.
