Реферат



Класс 21a-, 14„

Юо 114501

СССР

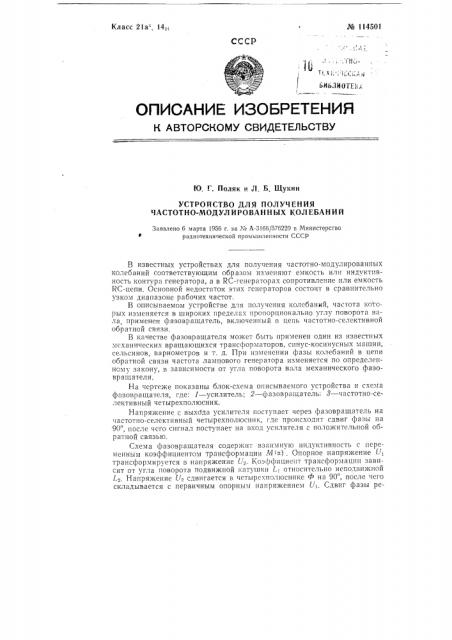

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. Г. Поляк и Л. Б. Щукин

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ

ЧАСТОТНО-МОДУЛ И РОВАН Н ЫХ КОЛ ЕБАН И Й

Заявлено 6 марта 1956 г. за ЪЪ А-3166/576220 в Министерство радиотехнической нро!)!ьн ленности СССР

В известных устройствах для получения частотно-модулированных колебаний соответствующим образом изменяют емкость или индуктивность контура генератора, а в RC-генераторах сопротивление или емкость

КС-цепи. Основной недостаток этих генераторов состоит в сравнительно узком диапазоне рабочих частот.

В описываемом устройстве для получения колсбаннй, частота котоpbIx изменяется в широких пределах пропорционально углу поворота вала, применен фазовращатель, включенный в цепь частотно-селективной обратной связи, В качестве фазовращателя может быть применен один из известных механических вращающихся трансформаторов, синус-косинусных машин, сельсинов, вариометров и т, д. При изменении фазы колебаний в пепи обратной связи частота лампового генератора изменяется по определенному закону, в зависимости от угла поворота вала механического фазовр я щ ателя.

На чертеже показаны блок-схема описываемого устройства и схема фазовращателя, где: 1 — усилитель; 2 — фазоврящатель; 8 — частотно-селективный четырехполюсник.

Напряжение с выхддя усилителя поступает через фазовращатель на частотно-селективный четырехполюсник, где происходит сдвиг фазы на

90, после чего сигнал поступает на вход усилителя с положительHой обратной связью.

Схема фазовращателя содержит взаимную индуктивность с переменным коэффициентом трансформации И1сс1 . Опорное напряжение U! трансформируется в напряжение U2. Коэффициент трансформации зависит от угла поворота подвижной "àòóøêè L! относительно неподвижной

L, Напряжение (l, сдвигается в четырсхполюснике Ф на 90, после чего складывается с первичным опорным напряжением L!). Сдвиг фазы ре№ 114501 зультирующего напряжения Уз относительно первичного напряжения зависит от величины вторичного напряжения Uz, т. е, от взаимного расположения катушек L и L.

Описываемое устройство может быть применено в телеизмерительной технике, в схемах автоматического регулирования и т. д.

Предмет изобретения

Устройство для получения частотно-модулированных колебаний, отл и ч а ю щ е е с я тем, что, с целью изменения частоты самовозбуждающегося генератора в функции угла поворота механического вала, используется механический фазовращатель, выполненный в виде устройства, суммирующего входной сигнал с некоторой его частью, сдвинутой пс фазе на некоторый угол, изменяемый по определенному закону в зависимости от угла поворота вала одного из видов вращающихся трансформаторов, синус-косинусных машин, сельсинов, а также вариометров без ферромагнитных сердечников и т. д. так, что при вращении вала фазовращатель изменяет фазу напряжения в цепи обратной связи генератора.
