Реферат



1. УСТРОЙСТВО ДЛЯ ВЬЩАЧИ ТЕКУЧЕЙ СРВДЫ ИЗ КОНТЕЙНЕРА ПОД ДАВЛЕНИЕМ СЖАТОГО ГАЗА, содержащее регулятор давления и узел для соединения его с контейнеров, включанщий переходньй элемент, имекхций канал для общения с регулятором давления, и опорный элемент с гнездом для переходного элемента, отличающееся тем, что, с целью повьшения надежности работы устройства .путем создания усилий для соединения между собой указанных элементов, оно снабжено двумя уплотнительными средствами , расположенными на переходном элементе с обеих сторон канала с образованием кольцевой полости для уравновешивания усилий, создаваемых сжатым азом. 2.Устройство по П.1, отличающееся тем, что уплотнительные средства вьтолнены в виде кольцевых прокладок круглого сечения, расположенных в канавках, образованных на наружной поверхности переходного элемента. 3.Устройство по П.1, отличающееся тем, что переходный элемент снабжен нормально закрытым клапаном, связанным с каналом и срабатывающим при взаимодействии с опорным элементом. (Л 4.Устройство поп.З, отличающееся тем, что нормально закрытый клапан включает в себя плунжер со щтоком и пружину. 5.Устройство по П.1, отличающееся тем, что в опорном элементе образовано выпускное отверстие . 4i 6.Устройство по П.1, отличаСП ющееся тем, что,переходный элесо мент расположен в вертикальной плосN9 кости над опорным элементом.

2 А

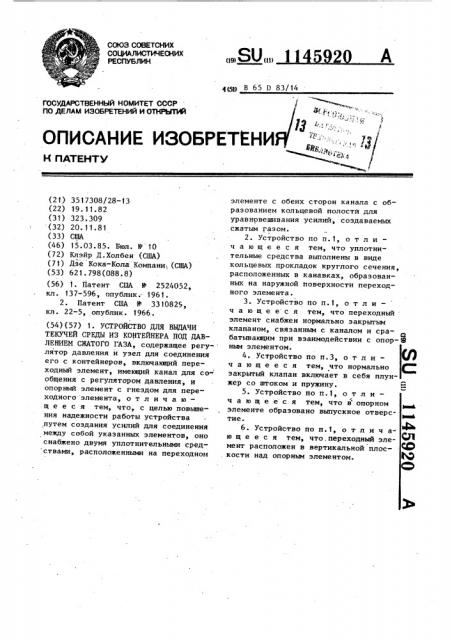

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 1(д) В 65 0 83/14

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР 1

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Ж. (-.;,: ., 13 ::. " 1

ОПИСАНИЕ ИЗОБРЕТЕНИ

Й ПАТЕНТУ (21) 3517308/28-13 (22) 19. 11. 82 (31) 323.309 (32) 20. 11. 81 (33) США (46) 15.03.85. Бюл. Р 10 (72) Клэйр Д. Холбен (США) (71) Дзе Кока-Кола Компани1 (США) (53) 621. 798 (088. 8) (56) 1. Патент СНА В 2524052, кл. 137-596, опублик.. 1961.

2. Патент США В 33 10829, кл. 22-5, опублик. f966. (54) (57) 1. УСТРОЙСТВО ДЛЯ ВЫДАЧИ

ТЕКУЧЕЙ СРЕДЫ ИЗ КОНТЕЙНЕРА ПОД ДАВЛЕНИЕМ СЖАТОГО ГАЗА, содержащее регулятор давления и узел для соединения его с контейнеров, включакщий переходный элемент, имеющий канал для со общения с регулятором давления, и опорный элемент с гнездом для переходного элемента, о т л и ч а ю— щ е е с я тем, что, с целью повышения надежности работы устройства ,путем создания усилий для соединения между собой указанных элементов, оно снабжено двумя уплотнительными сред ствами, расположенными на переходном элементе с обеих сторон канала с образованием кольцевой полости для уравновешивания усилий, создаваемых сжатым газом.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что уплотнительные средства выполнены в виде кольцевых прокладок круглого сечения, расположенных в канавках, образованных на наружной поверхности переходного элемента.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что переходный элемент снабжен нормально закрытым клапаном, связанным с каналом и сраИ батывакщим при взаимодействии с опор-Е ным элементом.

4. Устройство по п.3, о т л и ч а ю щ е е с я тем, что нормально закрытый клапан включает в себя плунжер со штоком и пружину.

5. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что в опорном

3еаи4 элементе образовано выпускное отверстие.

6. Устройство по п.1, о т л и ч а- ю щ е е с я тем, что,переходный эле- © мент расположен в вертикальной плос- :(© кости над опорным элементом.

1Я

11459 у 2

Изобретение относится к устройствам для выдачи жидкостей под давлением и может быть использовано при выдаче текучей среды из контейнера под давлением сжатого газа.

Известен клапанный узел к контейнеру для выдачи жидкостей под давле нием,содержащий регулятор давления и узел соединения его с контейнером, выполненный в виде гайки с уплотнительным кольцом !1,1.

Недостатком данного узла является ненадежность соединения.

Наиболее близким к предлагаемому по техническому решению является 15 устройство для выдачи текучей среды из контейнера под давлением сжатого газа, содержащее регулятор давления и узел соединения его с контейнером, включающий переходный элемент, имеющий канал для сообщения его с регулятором давления, и опорный элемент с гнездом для переходного элемента (21.

Недостатком данного устройства является ненадежность работы.

Цель изобретения — повышение надежности работы устройства путем создания усилий для соединения между собой указанных элементов. 30

Поставленная цель достигается тем, что устройство для выдачи текучей среды из контейнера под давлением сжатого газа, содержащее.регуля" тор давления и узел соединения его З5 с контейнером, включающий переходный элемент, имеющий канал для сообщения с регулятором давления, и опорный элемент с гнездом для переходного элемента, снабжено двумя уплотнитель-40 ными средствами, расположенными на переходном элементе с обеих сторон канала с .образованием кольцевой полости для уравновешивания усилий, создаваемых сжатым газом. 45

Уплотнительные средства могут быть выполнены в виде кольцевых прокладок круглого сечения, расположенных в канавках, образованных на наружной поверхности переходного эле- 50 мента.

Переходный элемент имеет нормально закрытый клапан, связанный с каналом и срабатывающий при взаимодействии с опорным элементом. 55

Нормально закрытый клапан включает в себя плунжер со штоком и пружину.

В опорном элементе образовано выпускное отверстие.

Переходный элемент располоя,ен в вертикальной плоскости под опорным элементом.

На фиг.1 изображено предлагаемое устройство, общий вид, на фиг.2 разрез А-А на фиг.1.

Устройство содержит баллон 1, регулятор 2 давления и узел 3 соединения последнего с баллоном 1, включающий переходный элемент 4, имеющий канал 5, с обеих сторон которого в канавках 6 и 7 установлены уплотни— тельные средства, выполненные в виде кольцевых прокладок 8 и 9 круглого сечения, образующих кольцевую полость, и опорный элемент 10, имеющий гнездо

11 для переходного элемента 4, при этом последний имеет нормально закрытый клапан 12, включающий в себя плунжер 13 со штоком 14 и пружину 15, и выпускное отверстие 16.

Устройство работает следующим образом.

Корпус 17 крепится резьбовым соединением к баллону 1, при этом переходный элемент 4 также крепится к корпусу 1? с помощью резьбового соединения. Затем баллон 1 заполняется через переходный элемент 4, например,двуокисью углерода под давлением. Если, например, для газирования используется газообразная двуокись углерода, баллон 1 переворачивают, а регулятор

2 давления соединяют с переходным элементом 4 путем ввода его в гнездо опорного элемента 10. При этом шток 14 взаимодействует с пальцем 18, укрепленным в гнезде 11 и отводит плунжер 13 от седла 19, преодолевая усилие пружины t5. В результате этого газообразная двуокись углерода под давлением поступает через канал

2Q и отверстие в седле 19 в канал 5.

Выход газа по окружности штока 14 исключен благодаря наличию кольцевого уплотнения 21.. Установленные в определенном положении уплотнительные прокладки 8 и 9 обеспечивают уравновешивание усилий между переходным элементом 4 и регулятором 2 давления.

Выходящий из канала 5 и поступающий в регулятор 2 давления газ с равной и противоположно направленной силой давит на уплотнительные прокладки 8 и 9, и поэтому сила, направленная вверх и стремящаяся оторвать регуля3 1145920 4 тор 2 давления от переходного элемен- раной 27. Сила газа действует на та 4, уравновешивается силой, направ- мембрану 27, смещая ее влево и преоленной вниз и стремящейся оторвать долевая усилие пружины 30. При опререгулятор 2 давления от переходного деленной величине давления газа в каэлемента 4. В результате этого сжатый мере 26 мембрана 27 сдвигается влево, газ, выходящий из канала 5 и посту- обеспечивая контактирование штока 31 пающий в канал 22, не может оторвать „c седлом 25 и перекрывая тем самым переходной элемент 4 от регулятора 2 поток газа, выходящего из канала 24. давления. При понижении давления ниже заданноПри входе в канал 22 газ проходит Ip го уровня усилие пружины 30 толкает через диск 23 фильтра в клапанный мембрану 27 вправо, пропуская поток канал 24, а затем через седло 25 кла- газа через седло 25 в камеру 26 и дапана в камеру 26, где ои давит на : лее через выходное отверстие 28 в мембрану 27 и выходит через выходное контейнере. отверстие 28 регулятора 2 давления. 15

При этом давление газа, поступающего . Применение предлагаемого изобретев регулятор 2 давления, регулиру- ния позволит повысить;надежность рается клапанным механйзмом 29 и мемб- боты устройства.

Фиг. f
