Реферат



СТЕНД ДЛЯ ИСПЫТАНИЙ ПНЕВМОТРАНСПОРТИРУЮЩЕЙ СИСТЕМЫ СЕЛБСКОХОЗЯЙСТВЕННЫХ МАШИН , содержащий установленную на раме платформу -имитатор с щелевидными отверстиями , над которой размещено сопло пневмотранспортирующей системы, отличающийся тем, что, с целью более полной имитации условий работы пневмотранспортирующей системы, платформа-имитатор выполнена в виде диска, над которым установлен транспортер для подачи имитационного .материала, загрузочная часть которого размещена под разгрузочным устройством , j oTOpoe установлено в пневмотранспортирующей системе, при этом ось диска кинематически соединена с ведущим щкивом транспортера. СП со ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2l) 3663348/30-15 (22) 11.!1.83 (46) 23.03.85. Бюл. № 1.! (72) Д. А. Бахтадзе (71) Грузинский ордена Ленина и ордена

Трудового Красного Знамени политехнический институт им. В. И. Ленина (53) 631.358:633.72 (088.8) (56) 1, Авторское свидетельство СССР № 301731, кл. А Ol D 46/04, 1970.

2. Авторское свидетельство СССР № 526000, кл. G 09 В 25/02, 1975 (прототип) . (54) (57) СТЕНД ДЛЯ ИСПЫТАНИЙ

ПНЕВМОТРАНСПОРТИРУ)О1ЦЕИ СИСТЕ„„SU„„1145950 А

4(У А 01 D 46/04; G 01 М 15 00

МЫ СЕЛЬСКОХОЗЯИСТВЕННЫХ МАШИН, содержащий установленную на раме платформу — имитатор с щелевидными отверстиями, над которой размещено сопло пневмотранспортирующей системы, отличающийся тем, что, с целью более полной имитации условий работы пневмотранспортирующей системы, платформа-имитатор выполнена в виде диска, над которым установлен транспортер для подачи имитационного материала, загрузочная часть которого размегцена под разгрузочным устройством, которое установлено в пневмотранспортирующей системе, при этом ось диска кинематически соединена с ведущим шкивом транспортера.! 45с1511

Составите.зв С. 1.1(к1ксн

Редактор 11. 11ушнснкона Тскрсд И. Всрсс Коррскгор Г. Рсшстннк

Заказ 12!6/I Тирнкк 74З Потниеlloc

ВНИИПИ Государственного комитета СССР но делам изобретений и оз крытий

113035, Москва, Ж 35, Рву гнская наб., д. 4/5

Филиал ПГ1П «Патент», г. Ужгород, ул Проектная, 4

Изобретение относится к области испытаний пневмотранспортирующей системы селы кохозяйственных машин, преимущественно чаесборочных.

Извес-.ен стенд для испытания рабочих оргaHQB чаесборочных машин, содержащий раму с установленным на нем имитатором idiIiIoão куста, где имитатор связан с рамой шарнирным пространственным параллелограммом с возможностью вертикального и горизонтального перемещений (1).

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является стенд для испытаний пневмотранспортирующей системы сельскохозяйственных машин, содержащий установленную на раме платформу-имитатор с щелевидными отверстиями, над которой размегцено сопло пневмотранспортирующей системы (21.

Недостатком известных стендов является невозможность полной имитации усло. вий работы пневмотранспортирующей системы, так как платформа-имитатор установлена неподвижно и не отражает реальные условия работы.

Цель изоб1зетения — более полная имитация условий работы пневмотранспортирующей системы.

Указанная цель достигается тем, что в стенде для испытаний пневмотранспортируюгцей системы сельскохозяйственных машин, содержащем установленную на раме платформу-имитатор с щелевидными отверстиями, Hdl которой размещено сопло пневмотранспортирующей системы, платформаимитатор выполнена в виде диска, над которым установлен транспортер для подачи имитационного материала, загрузочная часть которого размещена под разгрузочным устройством. которое установлено в пневмотранспортирующей системе, при этом ось диска кинематически соединена с ведущим шкивом транспортера.

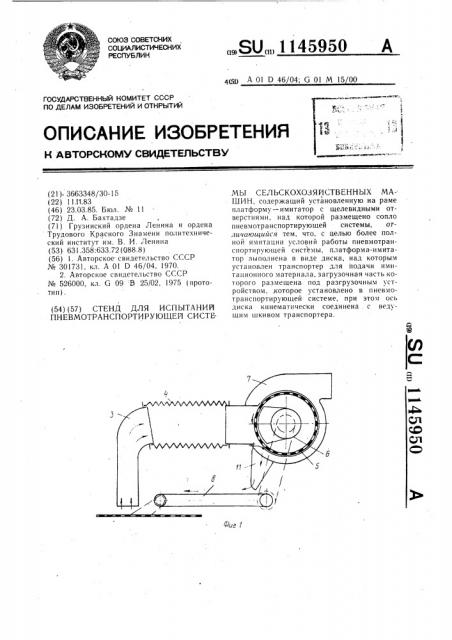

На фиг. показан стенд для испытаний пневмотранспортирующей системы сельско-. хозяйственных машин; общий вид; на фиг. 2 то же, вид сверху.

Стенд для испытаний пневмотранспор5 тирующей системы сельскохозяйственных машин содержит установленную на раме

1 платформу-имитатор, выполненную в виде диска 2 с щелевидными отверстиями. Над диском 2 размец1ено сопло 3 пневмотранспортирующей системы, включающее гофрированный шланг 4, разгрузочное устройство, выполненное в виде воздухопроницаемого барабана 5 с всасывающим патрубком

6 вентилятора 7.

Над диском 2 установлен транспортер 8

15 для подачи имитационного материала, причем загрузочная часть транспортера размещена под разгрузочным устройством, выполненным в виде барабана 5. Ось диска

2 кинематически посредством конических шестерен 9 и цепной передачи 10 соеди20 иена с ведущим шкивом транспортера 8.

Разгрузочное устройство выполнено с loTком 11.

Стенд для испытаний пневмотранспортирующей системы работает следу ioi L! ii м ооразом.

При подаче имитационного материала на диск 2 этот материал через соп!о 3 всасывается в пневмотранспортирующую

30 систему. Посредством разгрузочного устройства, т. е. барабана 5, имитационный материал попадает на транспортер 8 и оттуда — снова на вращающийся диск 2.

Применение предлагаемого стенда для испытаний пневмотранспортирующей системы позволяет в стационарных условиях более полно имитировать условия работы пневмотранспортирующей системы, так как вращающийся диск имитирует движение аппарата вдоль шпа, Iep»I
