Ортодонтический инструмент для наложения и снятия резиновых колец

Ортодонтический инструмент для наложения и снятия резиновых колец

Иллюстрации

Показать все

Реферат



ОРТОДОНТИЧЕСКИЙ ИНСТРУМЕНТ ДЛЯ НАЛОЖЕНИЯ И СНЯТИЯ РЕЗИНОВЫХ КОЛЕЦ, содержащий рукоятку , соединительную часть и рабочую часть с загнутым концом, отличающийся тем, что, с целью повышения удобства пользования и расширения функциональных возможностей , рабочая часть дополнительно снабжена ответвлением, причем ответвление и загнутый конец имеют наклон к продольной оси рукоятки 20-30°.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(ю А 61 С 3/10

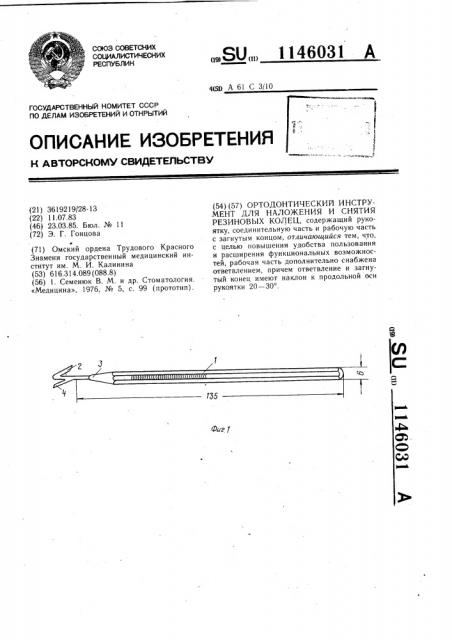

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТБУ

Фс г 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3619219/28- 13 (22) 11.07.83 (46) 23.03.85. Бюл. № 11 (72) Э. Г. Гонцова (71) Омский ордена Трудового Красного

Знамени государственный медицинский институт им. М. И. Калинина (53) 616.314.089 (088.8) (56) 1. Семенюк В. М. и др. Стоматология.

«Медицина», 1976, № 5, с. 99 (прототип).

„„SU„„1146031 A (54) (57) ОРТОДОНТИЧЕСКИЙ ИНСТРУМЕНТ ДЛЯ НАЛОЖЕНИЯ И СНЯТИЯ

РЕЗИНОВЫХ КОЛЕЦ, содержащий рукоятку, соединительную часть и рабочую часть с загнутым концом, отличающийся тем, что, с целью повышения удобства пользования и расширения функциональных возможностей, рабочая часть дополнительно снабжена ответвлением, причем ответвление и загнутый конец имеют наклон к продольной оси рукоятки 20 — 30 .

146031

Фиг Z

Составитель Е. Костоломов

Техред И. Верес Корректор О. Луговая

Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Лазаренко

Заказ 1245/5

1

Изобретение относится к медицине, а именно к ортопедической стоматологии, и может быть использовано в ортодонтии, где для исправления положения зубов и челюстей используют тягу резинового кольца, а также в практике хирургической стоматологии при шинировании челюстей больных.

Известен инструмент для наложения и снятия резиновых колец, который содержит рукоятку, соединительную часть, рабочую часть с загнутым концом (1).

Однако загнутым концом известного инструмента трудно подойти к какой-либо области полости рта и взять его, так как рядом идет округлый изгиб, который упирается в коронку зуба или какую-либо другую область в полости рта, причем резиновое кольцо в загнутом конце плохо фиксируется, так как все изгибы инструмента округлые, и кольцо скользит по этим изгибам. Кроме того, загнутым концом можно наложить кольцо лишь в одну сторону — спереди назад.

Целью изобретения является повышение удобства пользования и расширение функциональных возможностей инструмента.

Указанная цель достигается тем, что в инструменте, содержащем. рукоятку, соединительную часть и рабочую часть с загнутым концом, рабочая часть дополнительно снабжена ответвлением, причем ответвление и загнутый конец имеют наклон к продольной оси рукоятки 20 — 30 .

На фиг. 1 представлен предлагаемый инструмент, общий вид; на фиг. 2 — рабочая часть.

Ортодонтический инструмент для наложения и снятия резиновых колец содержит рукоятку 1, рабочую часть с загнутым концом 2, соединительную часть 3, ответвление 4.

Ортодонтический инструмент для наложения и снятия резиновых колец работает следующим образом.

Резиновое кольцо помещают у основания ответвления 4 инструмента. Инструмент с

10 кольцом, держа его за рукоятку, вводят в полость рта и надевают кольцо на крючок коронки зуба или съемного ортодонтического аппарата. Затем кольцо натягивают с помощью инструмента и цепляют за другой крючок в полости рта. В зависимости от

15 направления движения резинового кольца (спереди назад или наоборот) используется загнутый конец или ответвление инструмента.

Снятие резинового кольца производят в обратном порядке.

Наличие свободных концов рабочей части инструмента позволяет подойти ими к любому месту в полости рта пациента для наложения или снятия резинового кОльца.

Взятое кольцо хорошо удерживается у основания крючков благодаря острому углу (20->5 30 ) между осями загнутого конца, ответвления и продольной осью ручки инструмента. Инструмент позволяет наложить или снять резиновое кольцо в любом направлении, благодаря противоположному направлению двух осей загнутого конца и ответвления рабочей части инструмента.

Предлагаемый инструмент максимально прост для исполнения, удобен в работе, гигиеничен.
