Вертикальный шнековый смеситель

Вертикальный шнековый смеситель

Иллюстрации

Показать все

Реферат



1. ВЕРТИКАЛЬНЫЙ ШНЕКОВЫЙ СМЕСИТЕЛЬ, содержащий смесительную камеру с загрузочным и разгрузочным патрубками, расположенным по ее центральной оси вертикальным перемешивающим устройством , отличающийся тем, что, с целью повышения функциональных возможностей путем повыщения однородности раствора, увеличения зоны активного перемешивания и снижения трудоемкости обслуживания, перемешивающее устройство выполнено в виде эластичных стержней, закрепленных в отверстиях верхнего и нижнего держателей, и дисков, свободно установленных на стержнях и снабженных по контуру расходящимися гибкими лепестками, причем верхний держатель стержней установлен с возможностью вертикального перемещения. 2.Смеситель по п. 1, отличаюи ийся тем, что смесительная камера выполнена в виде обратного усеченного конуса. 3.Смеситель по пп. I и 2, отличающийся тем, что загрузочный и разгрузочный патрубS ки снабжены поворачивающимися крышками с фиксаторами.

я0 1146077

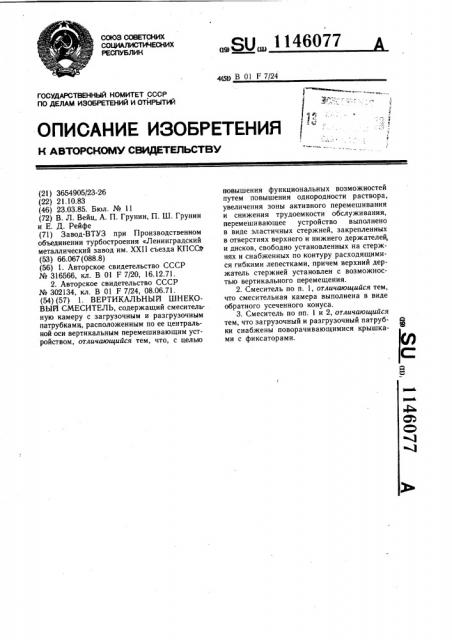

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4Ш В 01 F 7/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3654905/23-26 (22) 21.10.83 (46) 23.03;85. Бюл. № 11 (72) В. Л. Вейц, А. П. Грунин, П. Ш. Грунин и Е. Д. Рейфе (71) Завод-ВТУЗ при Производственном объединении турбостроения «Ленинградский металлический завод им. XXII съезда КПСС (53) 66.067 (088.8) (56) 1. Авторское свидетельство СССР

¹ 316566, кл. В 01 F 7/20, 16.12.71.

2. Авторское свидетельство СССР № 302134, кл. В 01 F 7/24, 08.06.71. (54) (57) 1. ВЕРТИКАЛЬНЫЙ ШНЕКОВЫЙ СМЕСИТЕЛЬ, содержащий смесительную камеру с загрузочным и разгрузочным патрубками, расположенным по ее центральной оси вертикальным перемешивающим устройством, отличающийся тем, что, с целью повышения функциональных возможностей путем повышения однородности раствора, увеличения зоны активного перемешивания и снижения трудоемкости обслуживания, перемешивающее устройство выполнено в виде эластичных стержней, закрепленных в отверстиях верхнего и нижнего держателей, и дисков, свободно установленных на стержнях и снабженных по контуру расходящимися гибкими лепестками, причем верхний держатель стержней установлен с возможностью вертикального перемещения.

2. Смеситель по п. 1, отличающийся тем, что смесительная камера выполнена в виде обратного усеченного конуса.

3. Смеситель по пп. 1 и 2, отличающийся тем, что загрузочный и разгрузочный патрубки снабжены поворачивающимися крышками с фиксаторами.

1146077

Изобретение относится к устройствам, обеспечивающим перемешивание дисперсных и эмульсионных составов, и может быть .использовано в химической, медицинской, а также в промышленности строительных материалов и других аналогичных отраслях народного хозяйства.

Известен смеситель, содержащий корпус, днище которого выполнено конусообразным, меньшее основание направлено внутрь. корпуса и смонтировано с возможностью вертикального перемещения с помощью привода, а пальцы каждой лопасти повторяют профиль конусообразного днища с увеличением длины по мере удаления от оси вертикального вала. Вертикальный вал выполнен полым, а привод вертикального перемещения днища — в виде стержня, установленного в полом валу (1).

Однако данное устройство имеет недостаточные функциональные возможности.

Наиболее близким к изобретению по технической сущности и достигаемому результату является вертикальный шнековый смеситель, содержащий смесительную камеру с загрузочным, разгрузочными патрубками и расположенным в камере по ее центральной оси вертикальным шнеком. В устройстве камера выполнена в виде усеченной многогранной пирамиды, а шнек — из двух частей, каждая из которых имеет перо противоположного направления (2).

Однако известное устройство также имеет недостаточные функциональные возможности, обусловленные тем, что устройство не обеспечивает достаточное количество смещения и необходимую однородность растворов, не обладает достаточной зоной активного перемешивания, а также недостаточной интенсификацией процесса перемешивания раствора по всему объему.

Цель .изобретения — повышение функциональных возможностей устройства путем повышения однородности раствора, увеличение зоны активного перемешивания и снижение трудоемкости обслуживания.

Поставленная цель достигается тем, что в вертикальном шнековом смесителе, содержащем смесительную камеру, с загрузочным и разгрузочным патрубками, расположенным по ее центральной оси вертикальным перемешивающим устройством, перемешиваю щее устройство выполнено в виде эластичных стержней, закрепленных в отверстиях верхнего и нижнего держателей, и дисков, свободно установленных на стержнях и снабженных по контуру расходящимися гибкими лепестками, при этом верхний держатель стержней установлен с возможностью верти кального перемещения.

Смесительная камера выполнена в виде обратного усеченного конуса.

Загрузочные и разгрузочные патрубки снабжены поворачивающимися крышками с фиксаторами.

На чертеже изображено предлагаемое устройство, сечение в вертикальной плоскости.

Вертикальный шнековый смеситель содержит смесительную камеру 1 с загрузочным 2, разгрузочным 3 патрубками и расположенным в камере 1 по ее центральной оси вертикальным перемешивающим.устройством 4. В устройстве смесительная камера 1 выполнена в виде конусообразного стакана, в донной части 5 которого установлен держатель 6. Конструктивно вертикальный шнек

4 выполнен в виде эластичных стержней 7, проходящих через отверстия 8 держателя 6 и дисков 9, свободно установленных на стержнях 7 и оканчивающихся по контуру расходящимися гибкими лепестками 10. При этом держатель 11 выполнен подпружиненным пружиной 12 с возможностью вертикального перемещения. В устройстве загрузочные

2 и разгрузочные 3 патрубки выполнены в виде вращающихся обечаек 13, имеющими шариковый фиксатор 14. Впускные или выпускные отверстия 15 совпадают по диаметру с отверстиями, выполненными в торцовой части смесительной камеры 16. Для удобства обслуживания смесителя при загрузке и разгрузке обечайки 13 с двух сторон обеспечены ручками 17. Двигатель 18 расположен вертикально.

Устройство работает следующим образом.

Шнек 4 вращается от электродвигателя через редуктор !8. Подлежащий смешиванию продукт через загрузочный патрубок 2 подается в смесительную камеру 1, при этом разгрузочный патрубок 3 закрыт. Затем включается электродвигатель 18. Вращающийся шнек-4 при помощи дисков 9 захватывает обрабатываемый продукт. При этом происходит закрутка стержней 7. При раскрутке за счет сил скручивания происходит расхождение дисков, при этом имеющиеся по контуру гибкие лепестки 10 расходятся.

Расхождению способствует противоположный держатель 11, выполненный подпружиненным с возможностью вертикального перемещения. В устройстве шнек 4 вращается таким образом, что частицы продукта благодаря дискам движутся то навстречу, то в противоположные стороны, при этом расходящиеся гибкие лепестки улучшают перемешивание. Такое выполнение усиливает эффект смешивания. После смешивания готовый продукт через открытый разгрузочный патрубок 3 удаляется через отверстие 15 из смесителя. Затем цикл повторяется.
