УСТРОЙСТВО ДЛЯ ВНСОКОВОЛЬТНОГО ПИТАНИЯ КОРОННО-ЭЛЕКТРОСТАТИЧЕСКОГО БАРАБАННОГО СЕПАРАТОРА, включающее источник высокого пульсирунщего напряжения, подключенный к коронирующему и отклоняющему электродам,. отличающееся тем, что, с цепью повышения эффективности процесса сепарации за счет подачи на отклоняющий электрод постоянного напряжения, равного по величине максимальному значению пульсирующего напряжения, подаваемого на коронирующий электрод, отклоняющий электрод подключен к источнику напряжения, через диод, включенный в направлении отклоняющего электрода. и 9)

С9ЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК, 4(5!) В 03 С 3/38

-.1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУД АРСТВЕННЬЮ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОЬРЕТЕНИЙ И ОТКРЫТИЙ. (.21) 3575937/22-03 .(22) 06.04.83 (46) 23.03.85. Вюл. У 11 (72) О.А. Сулейменов (71) Казахский политекнический институт им. В.И. Ленина (53) 622.777(088;8) (56) 1 ° Авторское свидетельство СССР .

Ф 862988, кл. В 03 С 3/38, 1979 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ВЫСОКОВОЛЬТНОГО ПИТАНИЯ КОРОННО-ЭЛЕКТРОСТАТИ.ЧЕСКОГО БАРАБАННОГО СЕПАРАТОРА, включающее источник высокого пульси„„80 „„ЩЩЩ рующего напряжения, подключенный к коронирующему и отклоняющему электродам, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса сепарации за счет подачи на отклоняющий электрод постоянного напряжения, равного по величине максимальному значению пульсирующего напряжения, подаваемого на коронирующий электрод, отклоняющий электрод подключен к источнику напряжения. через диод, включенный в направлении отклоняющего электрода.

Изобретение относится к обогащеI нию полезных ископаемых, а именно к электрической сепарации сыпучих материалов.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для высоковольтного питания коронно-электростатического барабанного сепаратора, включающее источник вы- 1р сокого пульсирующего напряжения, подключенный к коронирующему и отклоняющему электродам (1).

Недостатком известного устройства является низкая эффективность про- д цесса сепарации.

Цель изобретения — повышение эффективности процесса сепарации за счет подачи на отклоняющий элек- трод постоянного напряжения, равного по величине максимальному значению пульсирующего напряжения, подаваемого на коронирующий электрод.

Указанная цель достигается тем, что в устройстве для высоковольт- щ ного питания коронно-электростатического барабанного сепаратора, включаюцем источник высокого пульсирующего напряжения, подключенный к коронирующему и отклоняющему ЗО электродам, отклоняющий электрод подключен к источнику напряжения через диод, включенный в направлении отклоняющего электрода.

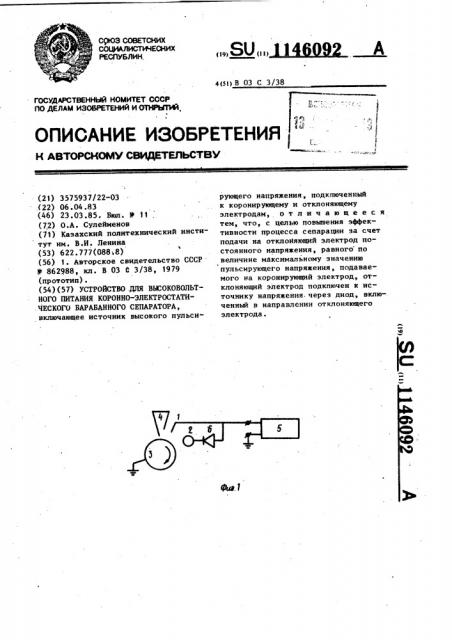

На фиг. 1 представлена электрическая схема подключения высоковольт3$ ного питания к электродам сепаратора, на фиг. 2 — форма пульсирующего напряжения, подаваемого на коронирующий электрод; на фиг. 3 — форма выпрямленного напряжения, подаваемого на отклоняющий электрод.

Коронно †электростатическ сепаратор включает, коронирующий 1, отклоняющий 2 и осадительный 3 электроды.

Для подачи сепарируемого материала служит бункер 4.

Коронирующий 1 и отклоняющий 2 электроды подключены к источнику

5 пульсирующего. напряжения, причем

1146092 2 отклоняющий электрод подключен через диод 6, включенный в направлении отклоняющего электрода.

Устройство работает следующим образом.

Осадительный электрод 3 вращается и транспортирует сепарируемый материал через поле коронного разряда пульсирующего напряжения, созданное между корончрующим 1.и осадительным

3 электродами. Затем сепарируемый материал подается во внешнее электростатическое поле, созданное между отклоняющим 2 и осадительным 3 электродами, где происходит разделение частиц.

Геометрическая емкость между отклоняющим 2 и осадительным 3 электродами заряжается до максимального значения пульсирующего напряжения.

В дальнейшем заряд этой емкости удерживается за счет наличия в цепи диода, а утечки заряда восполняются во время последующих максимумов пульсирующего напряжения. Поскольку пульсирующее напряжение формой, указанной на фиг. 2, выпрямляется с помощью диода 6, к емкости на отклоняющий электрод 2 подается постоянное напряжение. Форма постоянного напряжения показана на фиг. 3, его значение 0 равно максимальному значению пульсирующего напряжения

U„ . Возрастание значения напряжения на отклоняющем электроде 2 до Ц, по сравнению со средним значением U позволяет увеличить расстояние между отклоняющим 2 и осадительным 3 электродами, не допуская снижения напряженности внешнего электростатического поля. Значение

U соответствует среднему напряжеию на отклоняющем электроде 2 при тсутствии диода 6.

Увеличением расстояния между осадительным 3 и отклоняющим 2 электродами можно вывести последний из зоны веера сепарируемого материала, что приводит к повышению эффективности процесса электрической сепарации. 1146092
