Ножницы для резки металла

Ножницы для резки металла

Иллюстрации

Показать все

Реферат



t. НОЖНИЩ) ДЛЯ РЕЗКИ МЕТАЛЛА по авт. св. № 694294, отличающиеся тем, что, с целью улучшения условий обслуживания, каАдая панель верхней и нижней балок снабжена осями, установленными в пазу перпендикулярно его параллельным плоскостям, а каждая шпонка выполнена с криволинейными пазами под оси и снабжена приводным механизмом перемещения. 2. Ножницы ПОП.1, отличающиеся тем, что механизм перемещения шпонки вьшолнен кривошипным. 42 О) СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1146143 А

4(5E) ОПИСАНИЕ ИЗОБРЕТ

К ABTOPCHOMV CBNQETEAbCTBV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 694294 (21) 3641246/25-27 (22) 19.09.83 (46) 23.03.85. Бюл. И 11 (72) В.А.Виноградов и Г.Ф.Федоров (53) 621.967.2 (088.8) (56) 1.Авторское свидетельство СССР

Р 694294, кл. В 23 D 15/00, 1978. (54)(57) 1 ° НОЖНИЦЫ ДЛЯ РЕЗКИ МЕТАЛЛА по авт. св. У 694294, о т л и— ч а ю щ и е с я тем, что, с целью улучшения условий обслуживания, каждая панель верхней и нижней балок снабжена осями, установленными в пазу перпендикулярно его параллельным плоскостям, а каждая шпонка выполнена с криволинейными пазами под оси и снабжена приводным механизмом перемещения.

2. Ножницы по п.1, о т л и ч à ющ и е с я тем, что механизм перемещения шпонки выполнен кривошипным.

1146143

Изобретение относится к станкостроению, а именно к конструкциям ножниц для резки металла.

По основному авт. св. Р 694294 известны ножницы для резки металла, содержащее неподвижный и подвижный ножи, смонтированные соответственно на нижней и верхней балках, последняя иэ которых смонтирована на оси с возможностью качения блока гидро- IO цилиндров, размещенных на нижней балке; верхняя и нижняя балки выполнены в виде набора стыкуемых панелей, а каждый блок гидроцилиндров соединен с насосно-аккумуляторной 15 станцией по системе сообщающихся сосудов, причем панели нижней балки установлены с возможностью перемещения по направляющим (11.

Недостатком известных ножниц для 20 резки металла является неудобство их обслуживания при соединении панелей верхней и нижней балок.

Цель изобретения — улучшение условий обслуживания ножниц для рез- 25 ки металла.

Указанная цель достигается тем, что .в. ножницах для резки металла, каждая панель верхней и нижней балок снабжена осями, установленными в па- Зб эу перпендикулярно его параллельным плоскостям, а каждая шпонка выполнена с кривЬлинейными пазами под оси и снабжена приводным механизмом перемещения.

Механизм перемещения шпонки может быть выполнен кривошипным.

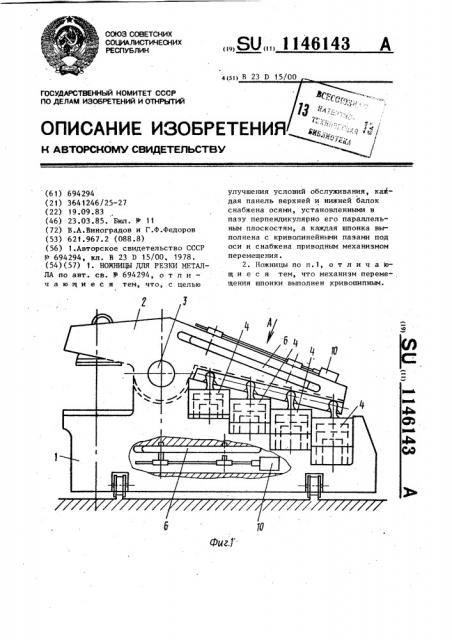

На фиг. 1 изображены ножницы для резки металла, общий вид; на фиг.2— вид А на фиг. 1; на фиг. 3 — сечение

Ь-Б на фиг. 2 (при разъединенных панелях) на фиг. 4 — то же, при соединенных панелях.

Ножницы для резки металла содержат нижнюю неподвижную 1 и верхнюю

2 балки.- Верхняя балка 2 установлена с возможностью качения на оси 3.

Силовым агрегатом является блок гидроцилиндров 4. Верхняя и нижняя балки состоят иэ панелей 5 и блокировочных устройств для их соединения.

Каждое иэ блокировочных устройств включает шпонку 6, установленную в пазу соответствующей траверсы и выполненную с криволинейными пазами 7, кривошипный механизм 8, приводящий в движение шлонку ф, и оси 9, взаимодействующие с поверхностями криволинейных пазов на шпонке, и привод 10 поворота кривошипного механизма.

Устройство работает следующим образом.

При необходимости блокировки нескольких ножниц в один агрегат они перемещаются по направляющим до соединения друг с другом. Затем с помощью привода 10 кривошипные механизмы 8 поворачиваются на заданный угол и шпонка 6 заходит в паз балки соседних ножниц, одновременно взаимодействуя с осями 9. Происходит блокировка (фиксация) балок.

Ножницы готовы к работе в синхронном режиме.

По сравнению с известным использование предлагаемого изобретения позволяет улучшить условия обслужи- вания ножниц для резки металла.

1146143

Рир 9
