¹ 114654

Класс 21а4, 8oi

СССР

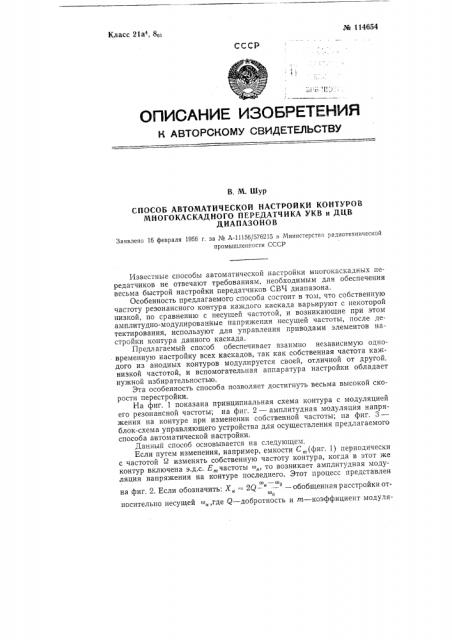

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СПОСОБ АВТОМАТИЧЕСКОЙ НАСТРОЙКИ КОНТУРОВ

МНОГОКАСКАДНОГО ПЕРЕДАТЧИКА УКВ и ДЦВ

ДИАПАЗОНОВ

Заявлено 16 февраля 1956 г. за № А-11156 576215 в Министерство радиотехнической промышленности СССР

Известные способы автоматической настройки многокаскадных передатчиков не отвечают требованиям, необходимым для обеспечения весьма быстрой настройки передатчиков СВЧ диапазона.

Особенность предлагаемого способа состоит в том, что собственную частоту резонансного контура каждого каскада варьируют с некоторой низкой, по сравнению с несущей частотой, и возникающие при этом амплитудно-модулированные напряжения несущей частоты, после детектирования, используют для управления приводами элементов настройки контура данного каскада.

Предлагаемый способ обеспечивает взаимно независимую одновременную настройку всех каскадов, так как собственная частота каждого из анодных контуров модулируется своей, отличной от другой, низкой частотой, и вспомогательная аппаратура настройки обладает нужной изб и р а тел ьно стью.

Эта особенность способа позволяет достигнуть весьма высокой скорости перестройки.

На фиг. 1 показана принципиальная схема контура с модуляцией его резонансной частоты; на фиг. 2 — амплитудная модуляция напряжения на контуре при изменении собственной частоты; на фиг. 3— блок-схема управляющего устройства для осуществления предлагаемого способа автоматической настройки.

Данный способ основывается на следующем, Если путем изменения, например, емкости С (фиг. 1) периодически с частотой о изменять собственную частоту контура, когда в этот же контур включена э.д.с. Е частоты О „, то возникает амплитудная модуляция напряжения на контуре последнего. Этот процесс представлен н О на фиг. 2. Если обозначить: Х =- 2Q-" --- — обобщенная расстройкиотк

О носительно несущей о„,где Q — добротность и m — коэффициент модуля№ 114654 ции, (закон модуляции для упрощения полагается синусоидальным), то можно получить связь между амплитудой огибающей U o модулированного напряжения и расстройкой Х„в виде: з о = — 2 ЯХ„(1 + Х„"-) (1)

Выражение (1) выведено при условии, что глубина модуляции т мала, и малый участок резонансной кривой линеен. Для практических целей точность этого выражения вполне достаточна.

Если путем линейного детектирования выделить огибающую U 2, то, как видно из выражения (1), в момент настройки его выражение будет равно нулю, и фазы его по обе стороны от настройки различаются на 180 . Выражение (1) в функции от Х„может быть представлено в безразмерном виде, как з

Uo

Z = — =- 2,6Х„(1 + Х„ ) щОмзкс

На фиг. 3 представлена блок-схема, поясняющая работу системы настройки: 1 — настраиваемый каскад передатчика; 2 — детектор высокочастотного напряжения; 8 — каскад с регулируемым усилением;

4 — регенеративный фильтр; б — фазосравнивающий каскад с поляризованным реле; б — электромеханический вибратор; 7 — модулирующий генератор; 8 — фазовращатель.

Высокочастотное напряжение, промодулированное вибратором б, детектируется детектором 2. Переменная составляющая детектированного напряжения U подается на усилительный каскад с регулируемым усилением 3, где усиливается и поступает на регенеративный RC фильтр 4. Наличие такого фильтра позволяет выделить в данном тракте управления напряжение только той частоты 2,, которым модулируется каскад передатчика, управляемый данным приводом. Если полоса пропускания фильтра выбрана надлежащим образом, а ослабление этого фильтра для частот, модулирующих предыдущие каскады, достаточно велико, то данный канал управления работает независимо от процесса настройки предыдущих каскадов.

После фильтра 4 напряжение 0 р поступает на фазосравнивающий каскад б. На этот же каскад подается опорное напряжение U фаза

--о которого жестко связана с фазой напряжения, питающего вибратор б.

В цепи опорного напряжения Uo стоит фазовращатель 8, при помощи

-о которого устанавливается его начальная фаза. Выходное напряжение каскада 5 подается на поляризованное реле, которое управляет включением электропровода. (2) Предмет изобретения

1. Способ автоматической настройки контуров многокаскадного передатчика УКВ и ДЦВ диапазонов, отличающийся тем, что, с целью получения высокой скорости перестройки по диапазону, собственную частоту резонансного контура каждого каскада варьируют с некоторой низкой, по сравнению с несущей частотой, и возникающие при этом амплитудно-модулированные напряжения несущей частоты после детектирования используют для управления приводом элементов настройки контура данного каскада.

2. Способ по п. 1, отлич а ющи йся тем, что для устранения помех систем настройки отдельных каскадов передатчика, сигнал управления элементами настройки пропускают предварительно через соответствующие фильтры. № 114654
