Пластмассовый держатель изолированных проводов

Пластмассовый держатель изолированных проводов

Иллюстрации

Показать все

Реферат



Pk 114730

Класс 21с, 16

21с, 17

СССР

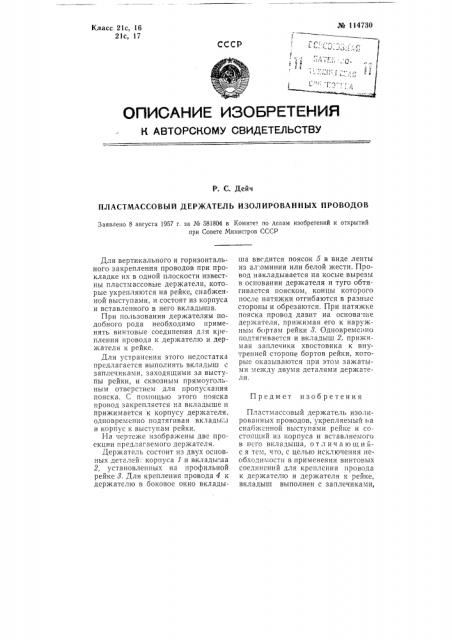

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

P. С. Дейч

ПЛАСТМАССОВЫЙ ДЕРЖАТЕЛЬ ИЗОЛИРОВАННЫХ ПРОВОДОВ

Заявлено 8 августа 1957 г. за № 581804 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Для вертикального и горизонтального закрепления проводов при прокладке их в одной плоскости известны пластмассовые держатели, которые укрепляются на рейке, снабженной выступами, и состоят из корпуса и вставленного в него вкладыша.

При пользовании держателям подобного рода необходимо применять винтовые соединения для крепления провода к держателю и держателя к рейке.

Для устранения этого недостатка предлагается выполнять вкладыш с заплечиками, заходящими за выступы рейки, и сквозным прямоугольным отверстием для пропускания пояска. С помощью этого пояска провод закрепляется на вкладыше и прижимается к корпусу держателя, одновременно подтягивая вкладыш и корпус к выступам рейки.

На чертеже изображены две проекции предлагаемого держателя.

Держатель состоит из двух основных деталей: корпуса 1 и вкладыша

2, установленных на профильной рейке 8. Для крепления провода 4 к держателю в боковое окно вкладыша ввсдится поясок 5 в виде ленты из ал оминия или белой жести. Провод накладывается на косые вырезы в основании держателя и туго обтягивается пояском, концы которого после натяжки отгибаются в разные стороны и обрезаются. При натяжке пояска провод давит на основание держателя, прижимая его к наружным бортам рейки 8. Одновремезно подтягивается и вкладыш 2, прижимая заплечики хвостовика к внутренней стороне бортов рейки, которые оказываются при этом зажатыми между двумя деталями держателя.

Пластмассовый держатель изолированных проводов, укрепляемый BB снаб>кспной выступами рейке и состоящий из корпуса и вставляемого в нсго вкладыша, отлич ающийс я тем, что, с целью исключения необходимости в применении винтовых соединений для крепления провода к держателю и держателя к рейке, вкладыш выполнен с заплечиками, № 114730

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. П. Ситников

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 2957

Подп. к печ. 29VI I-58 г.

Тираж I800 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 4 заходящими за выступы рейки, и сквозным прямоугольным отвер стием для пропускания пояска, с помощью которого провод закрепляется на вкладыше и прижимается к корпусу держателя, одновременно подтягивая вкладыш и корпус к выступам рейки.
