Реферат



1. БОКС ДЛЯ СВИНОМАТКИ И ПОРОСЯТ, содержащий ограждение, навозный канал, кормушки, автопоилки и обогревательный элемент, отличающийся тем, что, с целью улучшения условий содержания животных путем увеличения полезной плош,ади бокса, боковые стенки ограждения выполнены из двух частей, причем части со стороны навозного канала образуют прямоугольный участок, а другие установлены под угЛом к первым параллельно друг другу. 2. Бокс по п. 1, отличающийся тем, что угол взаимной установки частей боковых стенок ограждения составляет 30-40°. (Л со о со 10

СОЮЗ СОВЕТСНИХ

СОЩЕЛИСТИЧЕСНИХ

РЕСПУБЛИК

И51) А 01 К 1 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМЪ СВИДЕТЕЛЬСТВУ

СЮ

С0

CQ иг.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3217761/30-15 (22) 1 2. 12. 80 (46) 30.03.85. Бюл. № 12 (72). Х. Я. Ютс (71) Вильяндиский филиал Специального конструкторского бюро Эстонского ордена

Трудового Красного Знамени научноисследовательского института животноводства и ветеринарии (53) 631.223.6.015 (088.8) (56) 1. Патент Швейцарии № 618841, кл. А 01 К !/02, 1980.

2. Авторское свидетельство СССР № 441899, кл. А 01 К 1 02, 1974.

„„ЯЦ„„1147303 д (54) (57) 1. БОКС ДЛЯ СВИНОМАТКИ И

ПОРОСЯТ, содержащий ограждение, навозный канал, кормушки, автопоилки и о бог ре вател ьн ый элемент, отличающийся тем, что, с целью улучшения условий содержания животных путем увеличения полезной площади бокса, боковые стенки ограждения выполнены из двух частей, причем части со стороны навозного канала образуют прямоугольный участок, а другие установлены под углом к первым параллельно друг другу.

2. Бокс по п. 1, отличающийся тем, что угол взаимной установки частей боковых стенок ограждения составляет 30 — 40 .

? 75 Ю

j i

1147303

Изобретение относится к животноводству и может быть использовано при стойловом содержании животных в свинарниках.

Известен станок для содержания свиноматок и поросят, включающий отделения для свиноматки и поросят. Площадь отделения для поросят увеличена за счет проходов между боксами, при этом площадь требующей очистки зоны скапливания оставлена без изменений t Ij.

Это обеспечивает увеличение числа свино- !0 маток и поросят на одном квадратном метре площади свинофермы, но увеличивает общую площадь свинофермы, т. е. приводит к удорожанию строительства.

Известен бокс для свиноматки и поросят, содержащий ограждение, навозный канал, кормушки, автопоилки и обогревательный элемент (2) .

Недостатком данного бокса я вляется нерациональное использование площади, станка, так как верхняя левая зона, где находится поилка для поросят, мала и поросятам затруднен доступ к ней, Верхняя правая зона имеет значительные размеры неиспользованной площади. Кроме того, в данной конструкции затруднен переход поросят из левой в правую часть станка и 2S поросята имеют доступ к кормушке для свиноматки.

Цель изобретения — улучшение условий содержания животных путем увеличения полезной площади бокса.

Указанная цель достигается тем, что боковые стенки ограждения выполнены из двух частей, причем части со стороны навозного канала образуют прямоугольный участок, а другие установлены под углом к первым параллельно друг другу.

Угол взаимной установки частей боковых стенок ограждения составляет 30 — 40 .

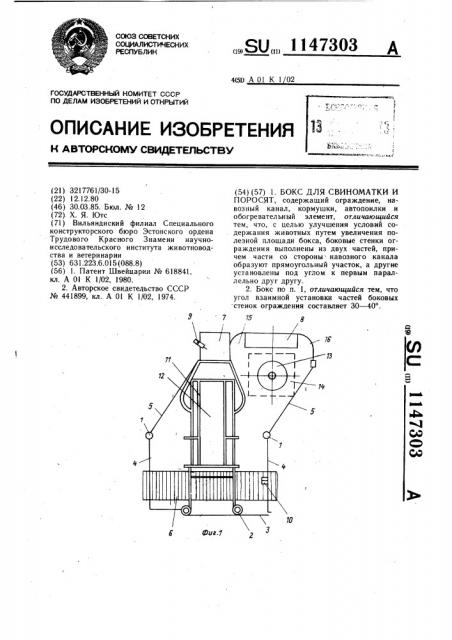

На фиг. 1 изображен бокс для свиноматки и поросят, вид сверху; на фиг. 2— то же, вид сбоку.

Бокс для свиноматки и поросят содержит 4р ограждение с ограничительными столбами 1, опорными столбами 2, воротами 3, боковыми стенками, состоящими из двух частей

4 и 5, первые 4 из которых со стороны навозного канала 6 образуют прямоугольный участок, а другие 5 установлены к

I ним под углом 30 — 40 и располагаются параллельно друг другу.

В боксе установлены автокормушка

7 для свиноматок, автокормушка 8 для поросят, автопоилки 9 и 10 для свиноматок и поросят, фиксатор 11 на площадке 12 для свиноматки, нагревательный элемент 13 над площадкой 14 для поросят.

К боковым стенкам примыкают закрепляющие перегородки 15 и 16.

Навозный канал 6 закрыт сверху решеткой 17.

Бокс эксплуатируется . следующим образом. ь1ерез ворота 3 животные загоняются в бокс и движение свиноматки ограничивают фиксатором 11, который закреплен в задней части на шарнирах. Установленные под углом к прямоугольному участку части

5 боковых стенок прикреплены к ограничительным столбам 1 и другими концами соединены с автокормушкой 7 и через перегогородку 16 — с автокормушкой 8. Опорные столбы 2 могут служить одновременно и вентиляционными трубопроводами. Автокормушки 7 и 8 разделены перегородками 15.

Рядом с кормушкой 7 расположена автопоилка 9, например, соскового типа и за ними находится площадка 12 размещения свиноматки, покрытая изоляционным материалом. Навозный канал 6 расположен над прямоугольным участком бокса и закрыт решеткой. Автопоилка 10 для поросят расположена над каналом, чтобы содержать место для поросят в сухом месте. Над площадкой 14, где спят поросята, расположен нагревательный элемент 13, например, в виде лампы инфракрасного излучения, имеющей возможность регулирования положения по высоте. Все боксы имеют данную геометрическую конфигурацию и располагаются примыкая друг к другу В одну линию.

Применение предлагаемого бокса позволяет улучшить условия для содержания животных за счет более рационального использования полезной площади. Уменьшение площади сбора навоза и увеличение площади местонахождения животных обеспечивает общую экономию площади фермы и снижает трудозатраты на уборку навоза.
