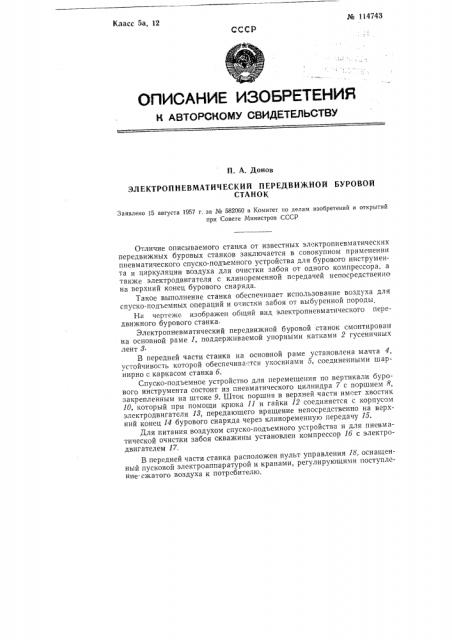

Класс 5а, 12 № ll4743

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. А. Донов

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ ПЕРЕДВИЖНОЙ БУРОВОЙ

СТАНОК

Заявлено 15 августа 1957 г. за Ко 582060 в Комитет по делам изобретений н открытий при Совете Министров СССР

Отличие описываемого станка от известных электропневматических передвижных буровых станков заключается в совокупном применении пневматического спуско-подъемного устройства для бурового инструмента и циркуляции воздуха для очистки забоя от одного компрессора, а также электродвигателя с клиноременной передачей непосредственно на верхний конец бурового снаряда.

Такое выполнение станка обеспечивает использование воздуха для спуско-подъемных операций и очистки забоя от выбуренной породы

На чертеже изображен общий вид электропневматического передвижного бурового станка.

Электропневматический передвижной буровой станок смонтирован на основной раме 1, поддерживаемой упорными катками 2 гусеничных лент 8.

В передней части станка на основной раме установлена мачта 4, устойчивость которой обеспечива тся укосинами 5, соединенными шарнирно с каркасом станка 6.

Спуско-подъемное устройство для перемещения по вертикали бурового инструмента состоит из пневматического цилиндра 7 с поршнем о, закрепленным на штоке 9. Шток поршня в верхней части имеет хвостик

10, который при помощи крюка 11 и гайки 12 соединяется с корпусом электродвигателя 18, передающего вращение непосредственно на верхний конец 14 бурового снаряда через клиноременную передачу 15.

Для питания воздухом спуско-подъемного устройства и для пневматической очистки забоя скважины установлен компрессор 1б с электродвигателем 17.

В передней части станка расположен пульт управления 1о, оснащенный пусковой электроаппаратурой и кранами, регулирующими поступление-сжатого воздуха к потребителю. № 114743

На большие расстояния станок передвигается на буксире трактора, а на небольшие расстояния — собственным ходом.

Для приведения станка в движение собственным ходом компрессор отключается, и включается приводной вал 19, соединенный системой передач с главным ходовым валом, приводящим в действие гусеничные ленты.

Предмет изобретения

1. Электропневматический передвижной буровой станок, о тл ич а ю шийся тем, что, с целью использования воздуха для спускоподъемных операций и очистки забоя от выбуренной породы, в станке совокупно применены пневматическое спуско-подъемное устройство для бурового инструмента и циркуляция воздуха для очистки забоя от одного компрессора.

2. Применение в станке по п 1 электродвигателя с клиноременной передачей непосредственно на верхний конец бурового снаряда. 4 114743
