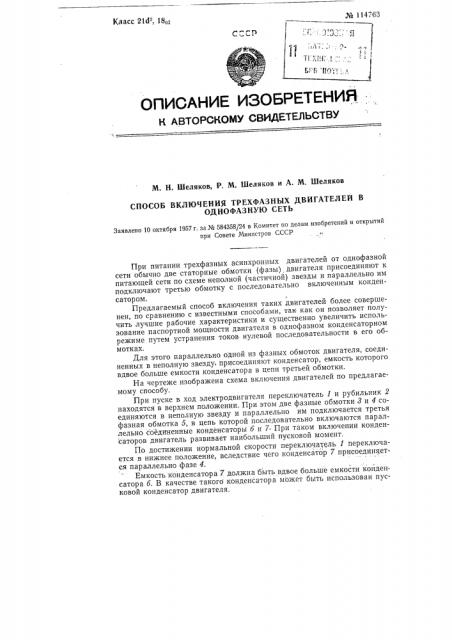

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Н. Шеляков, P. М. Шеляков и A. М, Шеляков

СПОСОБ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ В

ОДНОФАЗНУЮ СЕТЬ

Заявлено 10 октября 1957 г, за М 584358/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

При питании трехфазных асинхронных двигателей от однофазной сети обычно две статорные обмотки (фазы) двигателя присоединяют к питающей сети по схеме неполной (частичной) звезды и параллельно им подключают третью обмотку с последовательно включенным конденсатором.

Предлагаемый способ включения таких, двигателей более совершенен, по сравнению с известными способами, так как он позволяет получить лучшие рабочие характеристики и существенно увеличить использование паспортной мощности двигателя в однофазном конденсаторном режиме путем устранения токов нулевой последовательности в его обмотках.

Для этого параллельно одной из фазных обмоток двигателя, соединенных в неполную звезду, присоединяют конденсатор, емкость которого вдвое больше емкости конденсатора в цепи третьей обмотки.

На чертеже изображена схема включения двигателей по предлагаемому способу, При пуске в ход электродвигателя переключатель l и рубильник 2 находятся в верхнем положении. При этом две фазные обмотки 8 и 4 соединяются в неполную звезду и параллельно им подключается третья фазная обмотка 5, в цепь которой последовательно включаются параллельно соединенные конденсаторы б и 7. При таком включении конден саторов двигатель развивает наибольший пусковой момент.

По достижении нормальной скорости переключатель 1 переключается в нижнее положение, вследствие чего конденсатор 7 присоединяется параллельно фазе 4.

Емкость конденсатора 7 должна быть вдвое больше емкости конденсатора б. В качестве такого конденсатора может быть использован пусковой конденсатор двигателя.

Предмет изобретения

1. Способ включения трехфазных двигателей в однофазную сеть путем параллельного присоединения к питающей сети двух фазных обмоток двигателя, соединенных в неполную звезду, и третьей обмотки, в цепь которой включен последовательно конденсатор, о т л ич а ю щи и с я тем, что, с целью улучшения рабочих характеристик и использования двигателей путем устранения токов нулевой последовательности в его обмотках, параллельно одной из фаз, соединенных в неполную звезду, присоединяют конденсатор, емкость которого вдвое больше емкости конденсатора в цепи третьей обмотки.

2. Прием выполнения способа по п. 1, отличающийся тем, что в качестве параллельно включенного конденсатора используется пусковой конденсатор двигателя
