Клей-расплав

Клей-расплав

Иллюстрации

Показать все

Реферат



КПЕЙ-РАСПЛАВ, содержащий бутадиен (изопрен) стирольный термоэластопласт , жидкий карбоксилсодержащий бутадиеннитрильный каучук, агент липкости и пластификатор, о т л и чающийся тем, что, с целью повышения стойкости клея к воздействию п4Ра солевого тумана и нолииерных лаков, он дополнительно содержит полиизобутилен с молекулярной массой 10000-20000 и сополю ер этилена с винвлацетатом с содержанием звеньев винилацетата 17-33%-при следующем соотношении компонентов, мае.%: Бутадиен (изопрен) стирольный термоэластопласт8-13 Жидкий карбоксилсодержа1Щ1й бутадиеннитрильный каучук 10-16 Полиизобутилен с молекулярной i массой 10000- 10-16 20000 Сополимер этилена с винипацетатом с содержанием звеньев винилацетата 17-33%10-16 Агент липкости 34-59 Пластификатор 2-5

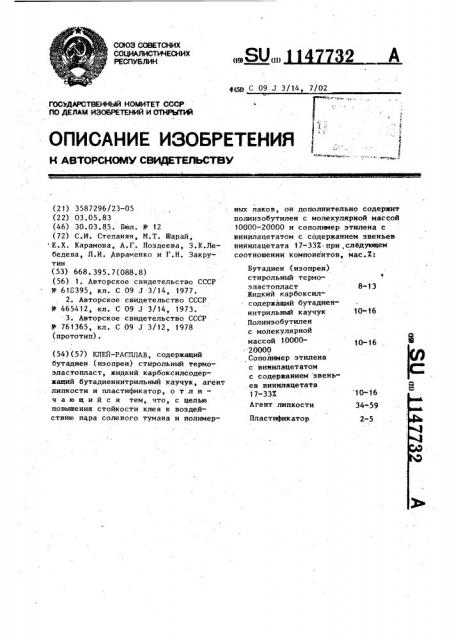

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHQMY СВИДЕТЕЛЬСТВУ

8-13

10-!6

10-16

10-16

34-59

Пластификатор

2-5. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН5ЧЫТ19 (21) 3587296/23-05 (22) 03 ° 05.83 (46) 30,03.85. Бюл..№ 12 (72) С.И. Степанян, N.Т. HlapaA, Е.Х. Карамова, А.Г. Поздеева, З.K.Ëeбедева, Л.И. Авраменко и Г.Н, Закрутин (53) 668. 395. 7(088. 8) (56) 1. Авторское свидетельство СССР Ф 618395, кл. С 09 J 3/14, 1977.

2. Авторское свидетельство СССР № 465412, кл. С 09 3 3/14, 1973.

3. Авторское свидетельство СССР

761365, кл. С 09 J 3/12, 1978 (прототип). (54)(57) KJIEA-РАСПЛАВ, содержащий бутадиен .(изопрен) стирольный термоэластопласт, жидкий карбоксилсодержащий бутадиеннитрильный каучук, агент липкости и пластификатор, о т л и— ч а ю шийся тем, что, с целью повышения стойкости клея к воздействию нара солевого тумана и полимерных лаков, он дополнительно содержит полиизобутилен с молекулярной массой

10000-20000 и сополимер этилена с винилацетатом с содержанием звеньев винилацетата 17-ЗЗХ при,следующем соотношении компонентов, мас.Х:

Бутадиен (изопрен) стирольный термоэластопласт

Жидкий карбоксил: содержащий бутадиеннитрильный каучук

Полиизобутилен с молекулярной массой 1000020000

Сополимер этилена с винилацетатом с содержанием звеньев вининацетата

17-33Х

Агент липкости

4 11477

Изобретение относится к получению липких клеев-расплавов для производства липких клеев лент и маркировочных этикеток на основе бумажных, полимерных пленочных материалов и металлической фольги, которые могут быть использованы в различных отраслях народного хозяйства при маркировке и упаковке приборов, изделий и оборудования. 1ð

Известен клей, содержащий дивинилстирольный термоэластопласт, сополи-. мер этилена с винилацетатом, полиl эфир на основе этиленгликоля, терефталевой адипиновой кислот и другие добавки (13.

32 3

Бутадиен(изопрен} стирольный термоэластопласт

8-13

Полиизобутилен с молекулярной массой 10000-20000

Сопопимер этилена с винилацетатом с содержанием звеньев винилацетата 17-33Х 10-16

34-59

Агент липкости

Жидкий карбоксилсодержащий бутадиеннитрильный каучук 10-16

Известен клей, содержащий сополимер этилена с винилацетатом, полиизобутилеи, низкомолекулярный бутадиеннитрильный каучук н другие добавки 2).

:Однако клей, имея удовлетворительную. прочность склеивания в нормальных условиях., не обладает достаточной адгезионнои прочностью в ус25 ловиях воздействия пара, солевого .тумана и лаков на органических растворителях.

Наиболее близким по технической сущности и получаемому результату к изобретению является клей-расплав, включающий, вес.Х: бутадиен (изопрен) стирольный термоэластопласт

8,5-14,5; жидкий карбоксилсодержащий бутадиеннитрильный каучук 2,1- 35

6,5; агент липкости 23,7-30,0; хлорид магния-аммония 0,1-0,5; пластификатор 2,2-6,5; растворитель остальное (3).

Однако клей не обладает достаточ-. » ной адгазионной .способностью после воздействия пара, солевого тумана и полимерных лаков.

Цель изобретения — повышение стойкости клея к воздействию пара, 45 соленого тумана и полимерных лаков.

Поставленная цель достигается тем, что клей-расплав, содержащий бутадиен(изопрен) стирольный термоэластопласт, жидкий карбоксилсодержа- Я щий бутадиеннитрильный каучук, агент липкости и пластйфикатор., дополнительно содержит полиизобутилен с молекулярной массой 10000-20000 и сополимер этилена с винилацетатом И с содержанием звеньев винилацетата 17-33 при следующем соотношении компонентов, мас.%:

Пластификатор

2-S

В качестве агента липкости используют канифоль, ее эфиры, политерпеновые, фенолформальдегидные, кумаронинденовые смолы, ксиленольный копал, в качестве пластификатора -- эфиры фталевой и себациновой кисло.т

В качестве термоэластонласта используют бутадиенстирольные и изопренстирольные блоксополимеры с содержанием стирола 28+2Х марок ДСТ-30 или ИСТ-ЗО.

В качестве полиизобутилена используют низкомолекулярный полиизобутилен с мол. массой 10000-20000.

В качестве жидкого низкомолекулярного бутадиенакрилонитрильного каучука используют сополимер бутадиена, иитрнла акриловой кислоты и мета" крнловой кислоты с концевыми карбоксильными группами с содержанием последних 1,2-2,8Х.

В качестве сополимера этилена с винилацетатом используют сополимер с содержанием винилацетатных групп

17-33Х.

Липкий клей-расплав готовят по следующей технологии.

В предварительно нагретый до 120130 С смеситель с Е-образными лопастями загружают термоэластощтаст, полиизобутилен, сополимер этилена с винилацетатом и жидкий бутадиенакриланитрильный каучук. Перемешение ведут до получения однородной массы полимерного сплава, после чего загружают агенты липкости и пластификатор.и перемешивают в течение 2 ч. За,тем повышают температуру в смесителе до 140 С, перемешивают в течение ч и выгружавт расплавленную массу, 3 11477 в металлические противни или картонные коробки, внутреннюю поверхность которых предварительно выстилают антиадгезионной бумагой во избежание прилипания клея .к стенкам и дни- 5 щу тары. Липкий клей-расплав охлаждают на воздухе.

Клей представляет Собой одноро11ный каучукоподобный липкий продукт от желтого до светло-коричневор Фве-1п та.

Клей наносят равномерным слоем на бумагу или другие основы экструзионным. способом при 200МО С и защищают антиадгезионной бумагой. f$

Испытании проводят через 24 ч носле получения липких лент.

32 4

Состав и свойства клеев приведены в табл. 1 и 3.

Как следует из табл. 1 и 2, предлагаемый липкий клей-расплав имеет высокие адгезиониыв показатели и стойкость против воздействия пара, солевого тумана и лаков.

Клей-расплав может быть использован для получения липких лент и маркировочных этикеток на основе бумажных, полимерных пленочных материалов и металлической фольги, применяемых при маркировке и упаковке приборов, изделий и оборудования, подвергающихся воздействию пара, солевого тумана, полимерных лаков.

tl47732 о о

o o ь л (71 о о

1 л л

« 1 ч

О л I I

o o л л

О л ) о м о о л л 1 м

Ъ о о л л 0 О

О О О л ) л 1 л ф « 4 «3 ю

О О л л о О

О л

О с о л л л I

«Ч М 00

О л

) I

) о о л л о л О

ВГ

С л I м! о о

) л л I 1 I 0 М сГ\

1 л

0О

О л

1 о о л л

Ф о о о

I л л I л я, ) м 00 м

I I (—!

1 о о о

1 I л ) л л )

К) М 00

««1 о л

Ф

I о о

О О

О о

« )

> ф) о о о v о ц

Cd «6

X X

I о

Д

Ц о

С4 ж

3 &

О 0) @ иo

)g )«)

М Ф Ж )4 о-. о хо о о

) . л л I м 00

g 5 )

О ) л й 3 д )o

Ф 00

Р К«4

) Ж ж о«) л о

Ф

Р Х )»

L )ль

6) Cd С4

)cI э аЦ )«.а

0)ОХ

evp

e u X

ct K О.

Д ««) Cd! Ц о о

X X

v v

Ф Э !!

Ц. о о

)Д И

1147732

1 1-

О

СЧ

О О л а

МЪ

О. а

О о

° ь О

1 л л

» — — 4

1

I.

О О! !

I !

1

°

»б

О л

ы (I I д l с" ) р, I

I

I

CV !

3 » ж

1» о

X о

Ь4

I l, 1 н

I I

1 I

1 I »

I

I!.

1 сч

1 . I

1 !

I

1 !

»

О О е. i

4 с л

Ю

И1

О !

М

Х

Е» о

Ю л

00 л

D л

О л

СЬ л

Ю л О л

Ю л

<Ч

Ю

»

D л

:D

D л л

Ю л

00

Ю л о

Ю л

Ю л л

Ю л

Я\ л

СЬ л

Ю л л л

D л

СМ

Ю л

О л

О л Г\ л

I ь л

И

Ю л

И

Ю л

Ю л ь ф ь л

МЪ

Ю л

° Ф.D л

С 4

О л

О

Ю л

0Î

О л

СЬ еО

Ц о

Е»

Ф, о М

Ю

Ю л

Ю

Ю л ю

О л л

О ь

С"Ъ ь л

О

1Г\

Ю л

Ю л

Ф

Ю л

4Ь

Ю л о

D л л

Ю л

О л сО

Ф

Ю

О л

D л ф

5 5

5 5

»Ь

Ц Ц

6 С0

2ц

1 о

CJ

О

Ф 4 о

1 О ф

I.о

М1Ч Я ай

}. о

1 йФ

Ю Ю л л

Ю Ю

00 . 00

11 7732 ф v ф ф

Р1

ФВ о а

t3 Ф л о и

C ф ок

03 Р

Э С4

C O00 о а о

2 Р| М

С0 и

CJ 3 Ь ф g Ф

4l 1 f

Ц ВМ о ф л фо д ga

Ц ф О (<"Ъ

3 ф и

С . О

« «

60 о е

3 Ф

«

CO.

О

О

4Р

«о м о

Ж И

Ж Ю а о

D л со. о

Ц эа

Ф о

CD

СЬ

ОО

О в

С4

О м

О

«

Ю а

О1

О

« м

«

О

С0

Ch

« ъ

EO

« м ф

Зф и

@о о и

Р ф

Ц Р C

3Ф Ф Cl

V CL о е

Ю!!47732

Ф; о и а (8 3

Р N и

eve оа „

ФВЗ

В g е

«4 9ь Cl
