Реферат



РЕЗЬБОВОЕ СОЕДИНЕНИЕ. содержащее шпильку с навинченной нч ней гайкой с продольными отверстиями под стопорный элемент и стопорный элемент ц виде стержня со скосом на конце, .образующим заострение со смещением относительно его оси, отличающееся тем, что, с целью обеспечения стопорения в труднодоступных местах, гайка выполнена в виде колпачка с реаьбовыми отверстиями на его торце, а стопорный элемент выполнен упругим с дополнительным скосом. :4 00 а .05

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(51) F 16 В 39/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Жив. 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3626236/25-27 (22) 27.07.83 (46) 30.03.85. Бюл. № 12 (72) В. П. Чирков и А. А. Вдовин (71) Пермское производственное объединение «Моторостроитель» (53) 621.882.3 (088.8) (56) 1. Орлов П. И. Основы. конструирования. т. 3, М., -«Машиностроение», !977, с. 313, рис. 644.

2. Авторское свидетельство СССР № 966343, кл. F 16 В 39/34, 1980 (прототип) .

„„ у„„1147866 (54) (57) РЕЗЪБОВОЕ СОЕДИЙ1:НИ1:, содержашее шпильку с навинченной на ней гайкой с продольными отверстиями под стопорный элемент и стопорный элемент а виде стержня со скосом на конце,.образующим заострение со смешением относительно его оси, отличающееся тем, что,. с целью обеспечения стопорения в труднодоступных местах, гайка выполнена в виде колпачка с резьбовыми отверстиями на его торце, а стопорный элемент выполнен упругим с дополнительным скосом.

1147866

Составитель М. Жегличева

Техред И. Верес Корректор В. Бутяга

Тираж 812 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н о крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор М. Товтнн

Заказ 1552/31

Изобретение относится к машинострое нию и может быть использовано в соединениях детале" со стопорением гайки в труднодоступных местах, работающих в условиях вибраций.

Известна гайка, в радиальном отверстии которой установлена вставка из мягкого металла, поджимаемая винтом (1).

Недостатками данной гайки являются низкая надежность стопорения из-за небольшого усилия поджатия вставки к резьбовому стержню и невозможность стопорения ее в труднодоступных местах.

Наиболее близким решением к изобретению является резьбовое соединение, содержащее шпильку с навинченной на ней гайкой с продольными отверстиями под стопорный элемент и стопорный элемент в виде стержня со скосом на конце, образующим заострение со смещением относительно его оси (2).

Недостатком указанного резьбового соединения является отсутствие стопорения в труднодоступных местах.

Цель изобретения — обеспечение стопорения резьбового соединения в труднодоступных местах.

Поставленная цель достигается тем, что в резьбовом соединении, содержащем шпиль ку с навинченной .на ней гайкой с продольными отверстиями под стопорный элемент и стопорный элемент в виде стержня со ско сом на конце, образующим заострение со смещением относительно его оси, гайка выполнена в виде колпачка с резьбовыми отверстиями на его торце, а стопорный эле:мент выполнен с дополнительным скосом.

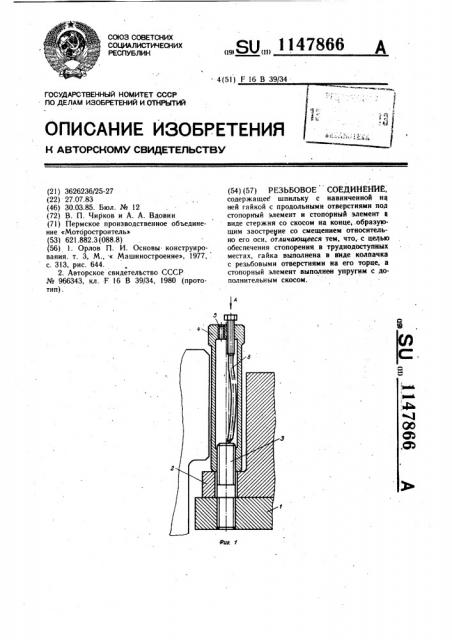

На фиг. 1 изображено резьбовое соединение, разрез; на фиг. 2 — вид А на фиг. 1.

Резьбовое соединение содержит соединяемые детали 1 и 2, шпильку 3, установленную в этих-деталях. На торце колпачковой гайки 4, навернутой на конец шпильки

3 выполнены резьбовые отверстия 5 под упругий стержень 6. Стержень 6 выполнен со скосами на конце, образующими заострение со смещением относительно его оси.

Резьбовое соединение работает следующим образом.

После затяжки соединяемых деталей

1 и 2 шпилькой 3 на ее торец навинчивается гайка 4. Затем в резьбовое отверстие 5 гайки 4 ввинчивают стержень 6 с определенным моментом затяжки. При этом заостренный конец стержня 6 врезается в торец шпильки 3, а сам стержень б деформируется. Прогибу упругого стержня 6 способствует заостренный конец, смещенный относительно его оси.

Отвинчивание гайки 4 исключается за счет упора заостренного конца упругого стержня 6 в торец шпильки 3, а отвинчивание Стержня б исключается за счет его упругой деформации, создающей натяг в резьбе на торце гайки 4.

Изобретение обеспечивает стопорение резьбового соединения в труднодоступных местах.
