Рй 114789

Класс 42k, 14в4

СССР

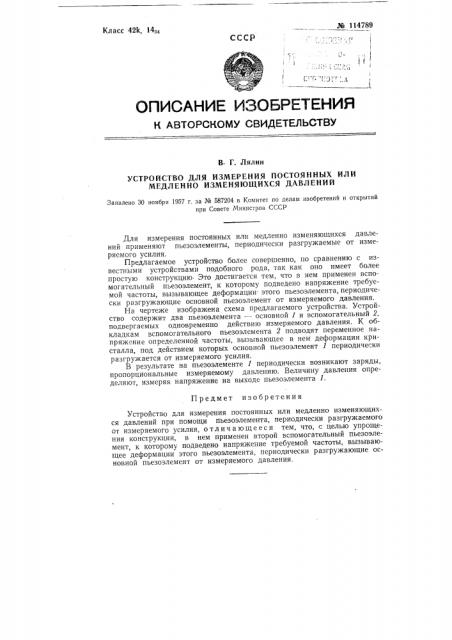

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ С8ИДЕТЕЛЬСТВУ

В. Г Лялин

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОСТОЯННЫХ ИЛИ

МГДЛЕННО ИЗМЕНЯЮЩИХСЯ ДАВЛЕНИЙ

Заявлено 30 ноября 1957 г. за Ко 587204 в Комитет по делам изобретений и открытий при Совете Министров СССР

Для измерения постоянных или медленно изменяющихся давлений применяют пьезоэлементы, периодически разгружаемые от измеряемого усилия.

Предлагаемое устройство более совершенно, по сравнению с известными устройствами подобного рода, так как оно имеет более простую конструкцию Это достигается тем, что в нем применен вспомогательный пьезоэлемент, к которому подведено напряжение требуемой частоты, вызывающее деформации этого пьезоэлемента, периодически разгружающие основной пьезоэлемент от измеряемого давления.

На чертеже изображена схема предлагаемого устройства. Устройство содержит два пьезоэлемента — основной 1 и вспомогательный 2, подвергаемых одновременно действию измеряемого давления. К обкладкам вспомогательного пьезоэлемента 2 подводят переменное напряжение определенной частоты, вызывающее в нем деформации кристалла, под действием которых основной пьезоэлемент 1 периодически разгружается от измеряемого усилия.

В результате на пьезоэлементе 1 периодически возникают заряды, пропорциональные измеряемому давлению. Величину давления определяют, измеряя напряжение на выходе пьезоэлемента 1.

Предмет изобретения

Устройство для измерения постоянных или медленно изменяющихся давлений при помощи пьезоэлемента, периодически разгружаемого от измеряемого усилия, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, в нем применен второй вспомогательный пьезоэлемент, к которому подведено напряжение требуемой частоты, вызывающее деформации этого пьезоэлемента, периодически разгружающие основной пьезоэлемент от измеряемого давления.
