Реферат
КАЛЕНДАРЬ, содержащий непрозрачную пластину с нанесенными на одной из сторон шкалами столетий, лет и ключевых чисел, а на другой шкалами месяцев, ключевых чисел, дней недели, и прозрачную пластину, отличающийся тем, что, с целью повышения удобства пользования , на прозрачной пластине наносятся отверстия, расположенные в виде двух матриц напротив шкал ключевых чисел, отверстия снабжены съемными непрозрачными фишками по размеру поля шкалы, соответствующего ключевому числу.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
41 (I9) (I I ) 4() G 09 D 3/00
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР (21) 3651474/24-24 (22) . 10.10.83 (46) 3 О. 03.85. Бюл. Ф 12 (72) В.В. Затолокин (53) 621.398(088.8) (56) 1. Лебединский А. Календарь на все времена. — "Советская Россия", 1982, 17 сент.
2. Патент Великобритании
9 1301721, кл. G 3 Т, опублик. 1971 (прототип) ., (54)(57} КАЛЕНДАРЬ, содержащий не прозрачную пластину с нанесенными на одной из сторон шкалами столетий, лет и ключевых чисел, а на другой шкалами месяцев, ключевых чисел, дней недели, и прозрачную пластину, отличающийся тем, что, с целью повышения удобства пользования, на прозрачной пластине наносятся отверстия, расположенные в виде двух матриц напротив шкал ключевых чисел, отверстия снабжены съемными непрозрачными фишками по размеру поля шкалы, соответствующего ключевому числу.
1 1148
Изобретение относится к хронологии и вычислительной технике и, предназначено для определения дня недели по заданному числу, месяцу и году Григорианск6го (нов.ст.)
5 летоисчисления и И»лианского (ст.ст.).
Известен календарь, который содержит таблицы для определения вспомогательного ключевого числа, таблицу дней недели, чисел месяца 10 и месяцев, причем последняя располагается на подвижной шкале календаря, которую необходимо при работе с ним перемещать относительно неподвижных таблиц и . »5
Однако узкая подвижная шкала месяцев, выступающая за пределы календаря, при использовании и хранении календаря подвержена трению и излому. 20
Наиболее близким к предлагаемому является календарь, содержащий на одной иэ сторон непрозрачной пластины шкалы столетий, лет в столетиях, а на другой — шкалы месяцев, дней недели, и прозрачную пластину, скользящую по направляющим, расположенным на непрозрачной пластине (2).
При работе с календарем (особенно при длительной) возможно случайное перемещение подвижной шкалы и неправильное прочтение результата, т.е. ухудшается удобство ,пользования.
Цель изобретения — повышение
35 удобства пользования календарем.
Поставленная цель достигается тем, что в календаре, содержащем непрозрачную пластину с нанесенными на одной из сторон шкалами столетий. 40 лет и ключевых чисел, а на другой— шкалами месяцев, ключевых чисел, дней недели, и прозрачную пластину, на последней нанесены отверстия, расположенные в виде двух матриц напротив шкал ключевых чисел, отверстия снабжены съемными непрозрачными фишками по размеру поля шкалы, соответствующего ключевому числу.

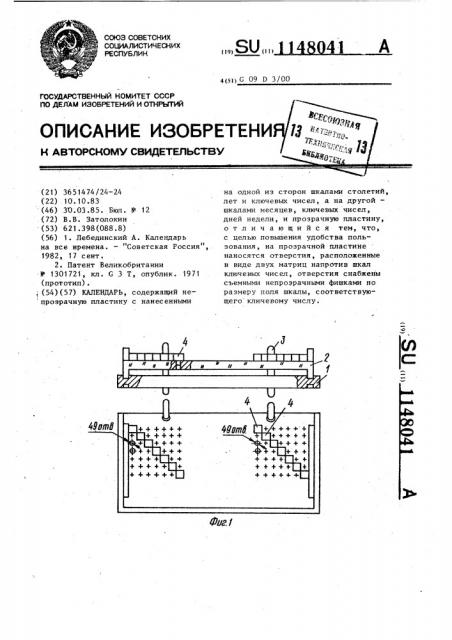

На фиг. 1 показан календарь, об50 щий вид на фиг. 2 и 3 — алгоритмы наносимых на пластину таблиц.
К пластине 1 подвижно крепится .-,прозрачная пластина 2 с помощью
041 l колец 3. В отверстия пластины 1 вставляются фишки 4 с размерами, равными размерам клеток, в которых записаны ключевые числа в таблицах фиг. 2 и 3 (таблицы фиг. 2 и 3 наносятся на пластинь» 1 — фиг. 2 на одной ее стороне, фиг. 3 — на обо— ротной), фиг. 2 состоит из таблиц:
1 — столетия нового стиля, 11, !
11 — ключевых чисел, 1V — годы в столетиях, V — столетия старого ° стиля.
Фиг. 3 состоит из таблиц: V1, Ч11 — числа месяцев, V111, iX — ключевые числа, Х вЂ” таблица месяцев, Xi — дни недели. Причем в табл. 1V цифрами "1 Ь " и "2 Ъ " обозначены январи и феврали высокосных лет.
Работа с календарем производится следующим образом.
Прозрачная пластина 2 устанавливается на той стороне пластины 1, на которой нанесены таблицы фиг. 2.
В таблицы фиг, 2 на пересечении вертикали, проходящей через заданное столетие (нов.ст. по табл. 1 и ст.ст. — по табл. U), и горизонтали, проходящей через заданный год столетия (в табл . 1Ч), находится (в табл. 11 или 111) ключевое число. Во все отверстия, находящие— ся против найденного ключевого числа (их 7), вставляются фишки и пластина 2 переворачивается на оборотную сторону пластины 1, на ту, на которой нанесены таблицы фиг. 3.
Далее по фиг. 3 от заданного числа месяца в табл. Ч1 (Ч11) проводится (мысленно) вертикаль до фишки над табл. Ч111 (1Х), от которой проводят горизонталь в табл. Х до пересечения с клеткой, в которой записан заданный месяц, и от этой клетки опускают вертикаль в табл.
Х1, в клетке которой и читают искомый день недели.
Кроме увеличения срока службы и надежности календаря, пользоваться такой конструкцией удобно. Поскольку таблица дней недели содержит семь клеток (в прототипе их 49), вероятность ошибки их также уменьшается .
Кроме того, календарь интересен и как сувенир.
1 1и804 1 б 7
C) Фм ъ
7 1
7 1
1 2
2 3
2 1
1В
2f 20
1б f5
4Ьг.2
1в 7
21 7
Яф/ б
82f 7 f2
1 7
4321
8 2311
7 б
184 1
2ВВ
У 12
1 7
2вВ
28
Пн Вт Ср чт Пт /.и Вс
Ф5 Ю 7
ff 12 91
Q g
8 У 10
И f 2021
15 517
2 Яб2728
