",.Pkr;1148

1- -ЛГ

Класс 57а, 53

СССР

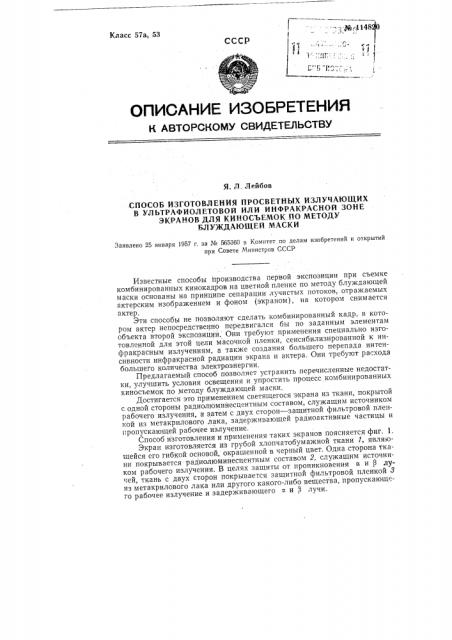

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. Л. Лейбов.СПОСОБ ИЗГОТОВЛЕНИЯ ПРОСВЕТНЫХ ИЗЛУЧАЮЩИХ

В УЛЬТРАФИОЛЕТОВОЙ ИЛИ ИНФРАКРАСНОЙ ЗОНЕ

ЭКРАНОВ ДЛЯ КИНОСЪЕМОК ПО МЕТОДУ

БЛУЖДАЮЩЕЙ МАСКИ

Заявлено 25 января 1957 r. за Мв 565360 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известные способы производства первой экспозиции при съемке комбинированных кинокадров на цветной пленке по методу блуждающей маски основаны на принципе сепарации лучистых потоков, отражаемых актерским изображением и фоном (экраном), на котором снимается актер.

Эти способы не позволяют сделать комбинированный кадр, в котором актер непосредственно передвигался бы по заданным элементам объекта второй экспозиции. Они требуют применения специально изготовленной для этой цели масочной пленки, сенсибилизированной к инфракрасным излучениям, а также создания большего перепада интенсивности инфракрасной радиации экрана и актера. Они требуют расхода большего количества электроэнергии.

Предлагаемый способ позволяет устранить перечисленные недостатки, улучшить условия освещения и упростить процесс комбинированных киносъемок по методу блуждающей маски.

Достигается это применением светящегося экрана из ткани, покрытой с одной стороны радиолюминесцентным составом, служащим источником рабочего излучения, а затем с двух сторон — защитной фильтровой пленкой из метакрилового лака, задерживающей радиоактивные частицы и пропускающей рабочее излучение.

Способ изготовления и применения таких экранов поясняется фиг. 1.

Экран изготовляется из грубой хлопчатобумажной ткани 1, являющейся его гибкой основой, окрашенной в черный цвет. Одна сторона ткани покрывается радиолюминесцентным составом 2, служащим источником рабочего излучения. В целях защиты от проникновения а и Р лучей, ткань с двух сторон покрывается защитной фильтровой пленкой 3 из метакрилового лака или другого какого-либо вещества, пропускающего рабочее излучение и задерживающего о и лучи. № 114820

В нерабочем состоянии экран хранится свернутым в рулон и уложенным в чехол, задерживающий радиоактивные частицы.

На фиг. 2 показан один из возможных вариантов использования гибкого радиолюминесцентного экрана, позволяющего вводить актера непосредственно в элементы объекта второй экспозиции, В связи с возможностью частичного проникновения радиоактивных частиц при местных нарушениях лакового слоя, предлагаемый экран целесообразно использовать. для съемки неживых объектов (кукол, манекенов) и подопытных животных.

Предмет изобретения

Способ изготовления просветных излучающих в ультрафиолетовой или инфракрасной зоне экранов для киносъемок по методу блуждающей маски неживых объектов и подопытных животных, отличающийся тем, что, с целью улучшения условий освещения и упрощения процесса комбинированных киносъемок, ткань экрана с одной стороны покрывают радиолюминесцентным составом, служащим источником рабочего излучения, а затем, с двух сторон — защитной фильтровой пленкой из метакрилового лака, задерживающей радиоактивные частицы и пропускающей рабочее излучение.

Фиг. 1

Фиг. 2
