Манекен для тренировки спортсменов

Манекен для тренировки спортсменов

Иллюстрации

Показать все

Реферат



1. МАНЕКЕН ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНОВ, содержащий опорное основание с установленным на нем каркасом , на котором закреплено туловище с имитатором нижних конечностей, источник электропитания, отличающийся тем, что, с целью повышения эффективности тренировки путем обеспечения возможности отработки приемов борьбы в положении «мост, основание имеет паз, a каркас содержит Тобразную раму, вертикальная стойка которой установлена в пазу основания и имеет имитатор головы, a также привод продольного перемещения по пазу, элемент сопротивления выполнен в виде параллельно расположенных пружин, одни концы которых закреплены на горизонтальной перекладине Т-образной рамы, a другие - на горизонтальной перекладине имитатора нижних конечностей. 2. Манекен по п. 1, отличающийся тем, что, с целью надежного фиксирования конечной фазы отрабатываемых приемов, он содержит выключатель нажимного типа и звуковой сигнализатор, причем выключатель расположен на опорном основании под продольной осью симметрии манекена напротив i места лопаток туловища и имеет два контакта , первый из которых соединен со звуковым сигнализатором, a второй - с источником электропитания. 4 СХ а оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬ ЛИК

4иО А 63 В 69/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3658037/28-12 (22) 03.11.83 (46) 07.04.85. Бюл. № 13 (72) А. Б. Лукашенок, К. Н. Недельский и Б. В. Иванов (71) . Рижский Краснознаменный институт инженеров гражданской авиации им. Ленинского комсомола (53) 685.648.683 (088.8) (56) Авторское свидетельство СССР по заявке № 3477344, 1976. (54) (57) 1. МАНЕКЕН ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНОВ, содержащий опорное основание с установленным на нем каркасом, на котором закреплено туловище с имитатором нижних конечностей, источник электропитания, отличающийся тем, что, с целью повышения эффективности тренировки путем обеспечения возможности отработки приемов борьбы в положении «мост», основание имеет паз, а каркас содержит Т„,SU„„1148630 А образную раму, вертикальная стойка которой установлена в пазу основания и имеет имитатор головы, а также привод продольного перемещения по пазу, элемент сопротивления выполнен в виде параллельно расположенных пружин, одни концы которых закреплены на горизонтальной перекладине Т-образной рамы, а другие — на горизонтальной перекладине имитатора нижних конечностей.

2. Манекен по п. 1, отличающийся тем, что, с целью надежного фиксирования конечной фазы отрабатываемых приемов, он содержит выключатель нажимного типа и звуковой сигнализатор, причем выключатель расположен на опорном основании под продольной осью симметрии манекена напротив места лопаток туловища и имеет два контакта, первый из которых соединен со звуковым сигнализатором, а второй — с источником электропитания.

1148630 иг.

Составитель О. Меморский

Редактор А. Сабо Техред И Верес Корректор В. Бутяга

Заказ 1776/3 Тираж 395 Подписное

ВНИ И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к спортивным тренажерам и предназначено для совершенствования технического мастерства спортсменов, преимущественно борцов, при отработке рациональных приемов действий в случае нахождения противника в положении «мост».

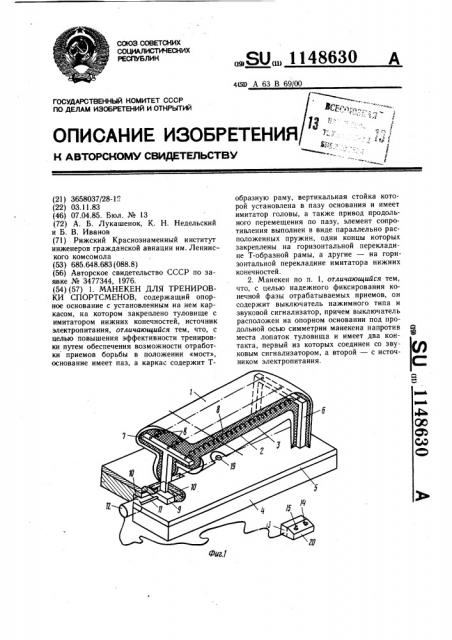

Целью изобретения является повышение эффективности тренировки путем обеспечения возможности отработки приемов борьбы в положении «мост». На фиг. 1 показан манекен для тренировки спортсменов, общий вид; на фиг. 2— его пронципиальная электромеханическая схема.

Манекен для тренировки спортсменов содержит закрепленное на каркасе туловище 1 с имитаторами нижних конечностей и головы, в частности, в положении «Мост», включающее эластичную оболочку 2 с упругим наполнителем 3. Каркас туловища 1 установлен на опорном основании 4 с верхним покрытием 5 в виде ковра и имеет

П-образную раму 6 и Т-образную раму 7, на вертикальных стойках которых закреплены соответственно имитаторы нижних конечностей и головы. На горизонтальных перекладинах П-образной и Т-образной рам закреплены противоположные концы пружин

8, например, в количестве трех, которые расположены параллельно внутри туловища 1 и образуют совместно элемент сопротивления. П-образная рама 6 укреплена неподвижно на опорном основании 4, а Т-образная рама 7 — подвижно, для чего нижний конец ее вертикальной стойки выполнен в виде ползуна 9, который укреплен в направляющем пазу 10 опорного основания 4 с возможностью продольного перемещения.

Для обеспечения подвижности Т-образной рамы 7 опорное основание 4 и ползун 9 взаимно соединены посредством винтового сочленения, причем ползун 9 служит гайкообраэным элементом, посаженным на винт

11, который является продолжением вала привода (реверсивного электродвигателя)

12, связанного с источником 13 электропитания через переключатель 14 полярности

5 и выключатель 15. Движение ползуна 9 ограничено соответствующими концевыми выключателями 16 и 17.

Устройство снабжено также фиксатором конечной фазы отрабатываемых прие10 мов в виде звукового сигнализатора 18 и выключателя 19 нажимного типа. Выключатель 19 расположен на опорном основании 4 под продольной осью симметрии манекена напротив места лопаток туловища и имеет два контакта, первый из которых соединен со звуковым сигнализатором 18, а второй — с источником 13 электропитания. Источник 13 электропитания и элементы 14 и 15 управления устройством расположены в выносном пульте 20.

Устройство работает следующим образом.

С помощью привода 12 производится перемещение полэуна 9 относительно опорного основания 4, чем задается величина упругости пружин 8, т.е. степень жесткости элемен 5 та сопротивления.

Тренируемый спортсмен отрабатывает приемы борьбы по преодолению действия элемента сопротивления манекена, чтобы привести его туловище в касание с поверхно о стью опорного основания 4, что соответствует ситуации «положить противника на лопатки». В момент выполнения этого замыкаются контакты нажимного выключателя

19, в результате чего срабатывает звуковой сигнализатор 18, информируя о завер35 шенин конечной фазы приемов.

Изменение уровня противодействия элемента сопротивления устанавливается тренером с помощью пульта 20.
