РЫХЛИТЕЛЬ, включающий базовую машину, параллелограммную подвеску с верхними и нижними тягами, рабочий орган активного действия и гидроцилиндр управления, отличающийся тем, что, с целью повышения эффективности рыхления путем обеспечения дополнительных усилий взламывания разрушаемого грунта, рабочий орган ориентирован в вертикальном направлении , а нижние тяги выполнены из телескопически соединенных частей, которые подпружинены между собой. VW 4. 3 i ччч ччч к
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„Я0„„1148945 A
suan Е 02 F 5/30
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3661578/29-03 (22) 11.11.83 (46) 07.04.85. Бюл. № 13 (54) (57) РЫХЛ ИТЕЛЬ, включающий базовую машину, параллелограммную подвеску с верхними и нижними тягами, рабочий орган активного действия и гидроцилиндр управления, отличающийся тем, что, с целью повышения эффективности рыхления путем обеспечения дополнительных усилий взламывания разрушаемого грунта, рабочий орган ориентирован в вертикальном направлении, а нижние тяги выполнены из телескопически соединенных частей, которые подпружинены между собой. (72) А. Г. Головатенко и В. И. Жидков (71) Проектно-конструкторское бюро Производственного объединения «Новосибирскводпром» (53) 624.133 (088.8) (56) 1. Авторское свидетельство СССР № 615180, кл. Е 02 F 5/30, 1976.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ .й;,, г
1148945
Изобретение относится к землеройным машинам для разработки прочных грунтов.
Наиболее близким техническим решением к предлагаемому является рыхлитель, включающий базовую машину, параллелограммную подвеску с верхними и нижними тягами, рабочий орган активного действия и гидроцилиндр управления (1).
Недостатком известного технического решения является необходимость относительно большого тягового усилия базовой 10 машины для разрушения прочного грунта.
Цель изобретения — повышение эффективности рыхления путем обеспечения дополнительных усилий взламывания разрушаемого грунта.
Указанная цель достигается тем, что в рыхлителе, включающем базовую машину, параллелограммную подвеску с верхними и нижними тягами, рабочий орган активного действия и гидроцилиндра управления, рабочий орган ориентирован в вертикальном 20 направлении, а нижние тяги выполнены из телескопически соединенных частей, которые подпружинены между собой.

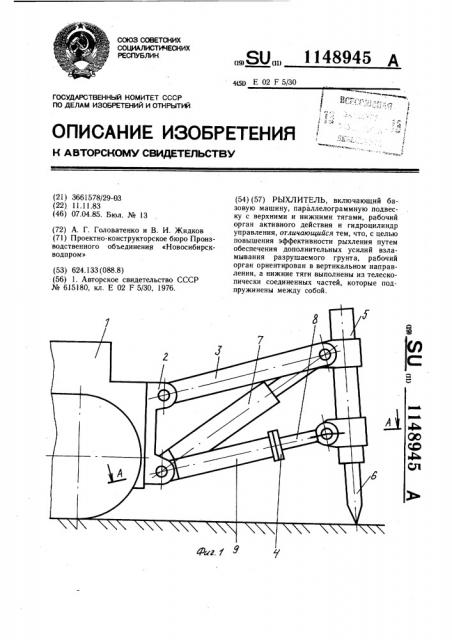

На фиг. 1 изображен рыхлитель в начале внедрения рабочего органа в грунт; на фиг. 2 — разрез А — А на фиг. 2; на фиг. 3— рабочий орган в заглубленном состоянии.
Рыхлитель включает базовую машину 1, параллелограммную подвеску 2 с верхними тягами. 3 и нижними тягами 4, рабочий орган 5 активного действия, например пневмогидравлический молот с клиновым инструментом 6, гидроцилиндр 7 управления. Нижние тяги выполнены из телескопических частей 8 и 9, которые подпружинены пружиной
10 между собой. Пружина 11 служит как амортизатор.
Рыхлитель работает следующим образом.
Рабочий орган при помощи гидроцилиндра 7 упирается в грунт в подготовленном забое на определенном расстоянии от кромки забоя. При достижении определенного усиа лия на инструменте 6 включается в работу молот, под действием которого осуществляется погружение инструмента в грунт на определенную глубину, базовая машина 1 передвигается, а рабочий орган и инструмент поворачиваются в вертикальной плоскости посредством сжатия пружин 10 тяговым усилием базовой машины, в результате чего происходит отлом куска грунта. Выглубление рабочего органа из грунта осуществляется при помощи гидроцилиндра 7.
Пружины 10 перемещают клиновой инструмент 6 на новое место заглубления и цикл повторяется.
Предлагаемый рыхлитель снижает тяговое усилие базовой машины, что позволяет разрабатывать тяжелые прочные и мерзлые грунты с помощью базовой машины меньшего тягового класса.
