Реферат



Класс 2ld, 48

21а2, 30

¹ 114904

I 1

1

СССР :!1;,„1 1а (°

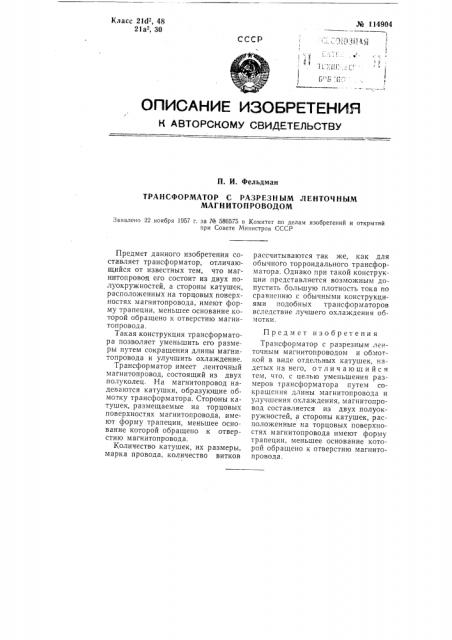

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. И. Фельдман

ТРАНСФОРМАТОР С РАЗРЕЗН ЫМ ЛЕНТОЧНЫМ

МАГ НИТО ПРОВОДОМ

Заявлено 22 ноября 1957 г. за № 586575 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет данного изобретения составляет трансформатор, отличающийся от известных тем, что магнитопровод его состоит из двух полуокружностей, а стороны катушек, расположенных на торцовых поверхностях магнитопровода, имеют форму трапеции, меньшее основание которой обращено к отверстию магнитопровода.

Такая конструкция трансформатора позволяет уменьшить его размеры путем сокращения длины магнитопровода и улучшить охлаждение.

Трансформатор имеет ленточный магнитопровод, состоящий из двух полуколец. На магнитопровод надеваются катушки, образующие обмотку трансформатора. Стороны катушек, размещаемые на торцовых поверхностях магнитопровода, имеют форму трапеции, меньшее основание которой обращено к отверстию магнитопровода, Количество катушек, их размеры, марка провода, количество витков рассчитываются так же, как для обычного торроидального трансформатора. Однако при такой конструкции представляется возможным допустить большую плотность тока по сравнению с обычными конструкциями подобных трансформаторов вследствие лучшего охлаждения обмотки.

Предмет изобретения

Трансформатор с разрезным ленточным магнитопроводом и обмоткой в виде отдельных катушек, надетых на него, отличающийся тем, что, с целью уменьшения размеров трансформатора путем сокращения длины магнитопровода и улучшения охлаждения, магнитопровод составляется из двух полуокружностей, а стороны катушек, расположенные на торцовых поверхностях магнитопровода имеют форму. трапеции, меньшее основание которой обращено к отверстию магнитопровода.
