Реферат



ПРЕОБРАЗОВАТЕЛЬ ИЗЛУЧЕНИЯ В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ, содержащий источник смещения, резистор и приемник излучения, последовательно подключенные к общей шине, а также инвертирующий усилитель, вход которого соединен с общим выводом резистора и приемника излучения, о т - ( личающийся тем, что, с целью повышения чувствительности и расширения динамического диапазона преобразователя, один вывод источника смещения подключен к выходу усилителя, а другой является выходом пр еобр аз ователя.

COK)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 4(51) С 01 J 1/44

h (" Я Щ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABYOPCHOMV СВИДЕТЕЛЬСТБУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21} 3574705/24-25 (22) 05.04.83 (46) 07.04,85. Бюл. В 13 (72} А.А.Иванов (53) 621.383(088.8) (56) 1. Авторское свидетельство СССР

Р 911173, кл. G 01 J 1/44, 1982 °

2. Аксененко . И.Д. и др. Фоторезисторы. N., "Советское радио",1973, с. 19 (прототип) . (54) (57) ПРЕОБРАЗОВАТЕЛЬ ИЗЛУЧЕНИЯ

В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ, содержащий источник смещения, резистор и приемник излучения, последовательно подключенные к общей шине, а также инвертирующий усилитель, вход которого соединен с общим выводом резистора и приемника излучения, о т— л и ч а ю шийся тем, что, с целью повышения чувствительности и расширения динамического диапазона преобразователя, один вывод источника смещения подключен к выходу усилителя, а другой является выходом преобразователя, 1 1149

Изобретение относится к фотометрии и может быть использовано, в частности, в устройствах для измерения параметров приемников излучения— фоторезисторов, боломотров и т.д. 5

Известен преобразователь излучения в электрический сигнал, содержащий резистор, приемник излучения и источник смещения (1) .

Недостатком устройства является 10 ограниченная чувствительность.

Наиболее близким техническим решением к изобретению является преобразователь излучения в электрический сигнал, содержащий источник смещения, 1 резистор и приемник излучения, последовательно подключенные к общей шине, а также инвертирующий усилитель, вход которого соединен с общим выводом рези тора и приемника излуче- 20 ни я (2j .

Однако в известном устройстве вместе с полезньм, сигналом на вход усилителя поступает напряжение шумов источника смещения, что ограничивает 2g чувствительность и динамический диапазон преобразователя.

Цель изобретения — повышение чувствительности и расширение динамического диапазона преобразователя.

Для достижения указанной цели в преобразователе излучения в электри-. ческий сигнал, содержащем источник смещения, резистор и приемник излучения, последовательно подключенные к

35 общей шине, а также инвертирующий усилитель, вход которого соединен с общим выводом резистора и приемника излучения, один вывод источника смещения подключен к выходу усилителя, а другой является выходом преобразователя.

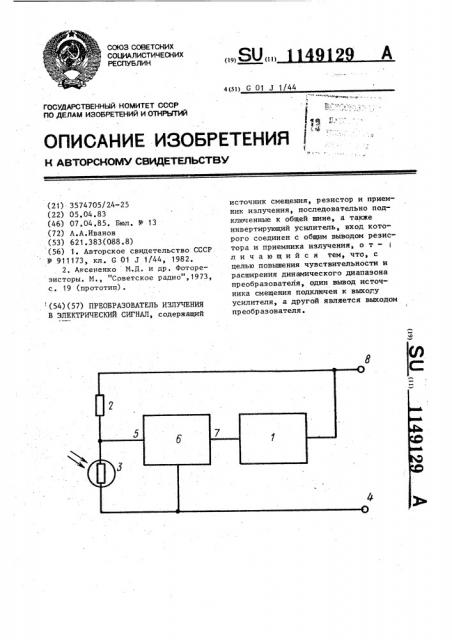

На чертеже представлена схема предлагаемого преобразователя.

Преобразователь содержит источник „

1 смещения, резистор 2 (с сопротивлением R ) и приемник 3 излучения (с сопротивлением R ), которые последовательно подключены к общей шине 4.

Общий вывод резистора 2 и приемника

3 излучения соединен с входом 5 инвертирующего усилителя 6. Один вывод источника 1 смещения соединен с выходом 7 усилителя 6, а другой вывод является выходом 8 преобразователя.

129 2

Таким образом, усилитель 6 оказывается охваченным отрицательной об-. ратной связью через источник 1 смещения и резистор 2.

Устройство работает следующим образом.

При облучении приемника 3 излучения изменяется ток, протекающий через него, .что эквивалентно включению последовательно с приемником генера тора напряжения фотосигнала. Коэффициент передачи указанного напря,жения фотосигнала на выход 8 преобразователя составляет к,(1-pl к(= ((KÎР где Ко — коэффициент усиления усилителя 6;

8з

Обычно /3 = 0,5. Если ko t3 достаточно велико, то k(= L(g Ig Напряжение шумов источника смещения можно представить в виде эквивалентного напряжения генератора шумов, включенного последовательно с источником

1 смещения. Коэффициент передачи напряжения этого генератора на выход 7 усилителя 6 составляет к,р (tkî Я !

При этом коэффициент передачи напряжения генератора шумов на выход

8 преобразователя составляет

I кз "г= J

1 ко что в 1((1-/3) раз меньше соответствующего коэффициента передачи напряжения фотосигнала (К1) . В известном преобразователе коэффициент передачи на его выход и для фотосигнала, и для шумов источника смещения практически один и тот же, так как обычНо R7 К3 °

Изобретение позволяет значительно повысить отношение фотосигнала к шу мам источника смещения, что повышает чувствительность и расширяет динамический диапазон.
