Реферат



Класс 80Ь, 50

2)с, 70,)Цв ) ).)9,52

СССР

/

11;

1 г,нг, .-,:,).

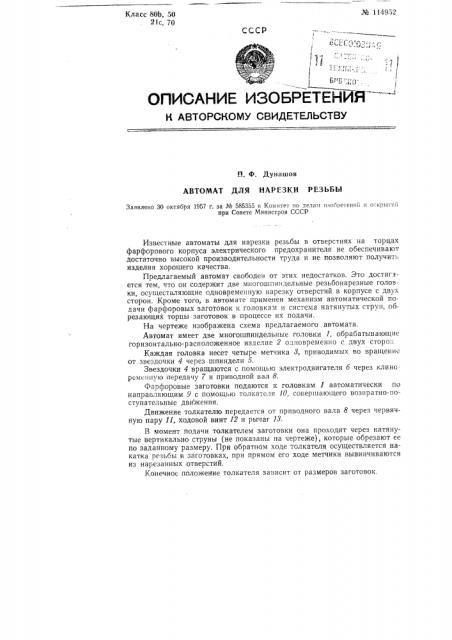

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. Ф. Дунашов

АВТОМАТ ДЛЯ НАРЕЗКИ РЕЗЬБЫ

Заявлено ЗО октября 1957 г. за № 585355 в Комитет ио делам изобретений и о;кр|ятии при Совете Министров СССР

Известные автоматы для нарезки резьбы в отверстиях на торцах фарфорового корпуса электрического предохранителя не обеспечивают достаточно высокой производительности труда и не позволяют получить изделия хорошего качества.

Предлагаемый автомат свободен от этих недостатков. Это достигается тем, что он содержит две многошпиндельные резьбонарезные головки, осуществляющие одновременную нарезку отверстий в корпусе с двух сторон. Кроме того, в автомате применен механизм автоматической подачи фарфоровых заготовок к головкам и система натянутых струп, обрезающих торцы заготовок в процессе их подачи.

На чертеже изображена схема предлагаемого автомата.

Автомат имеет две многошпиндельные головки 1, обрабатывающие горизонтально-расположенное изделие 2 одновременно с двух сторо:;

Каждая головка несет четыре метчика 3, приводимых во вращение от звездочки 4 через шпиндели 5.

Звездочки 4 вращаются с помощью электродвигателя б через клиноременпую передачу 7 и приводной вал 8.

Фарфоровые заготовки подаются к головкам 1 автоматически по направляющим 9 с помощью толкателя 10, совершающего возвратно-поступательные двИжения.

Движение толкателю передается от приводного вала 8 через червячную пару 11, ходовой винт 12 и рычаг 13.

В момент подачи толкателем заготовки она проходит через натянутые вертикально струны (не показаны на чертеже), которые обрезают ее по заданному размеру. При обратном ходе толкателя осуществляется накатка резьбы в заготовках, при прямом его ходе метчики вывинчиваются из нарезанных отверстий.

Конечное положение толкателя зависит от размеров заготовок, № 1I!952

Предмет изобр етения

Автомат для нарезки резьбы в отверстиях на тор фарфорового корпуса электрического предохранителя, о тл и ч а ю щи и с я тем, что, с целью повышения производительности труда и улучшения качества изделий, он содержит две многошпиндельные резьбонарезные головки, осу.ществляющие одновременную н пезку отверстий в корпусе с двух сторон, механизм автомати .подачи фарфоровых заготовок к головкам и систему натянутых струн, обрезающих торцы заготовок в процессе их .подачи.
