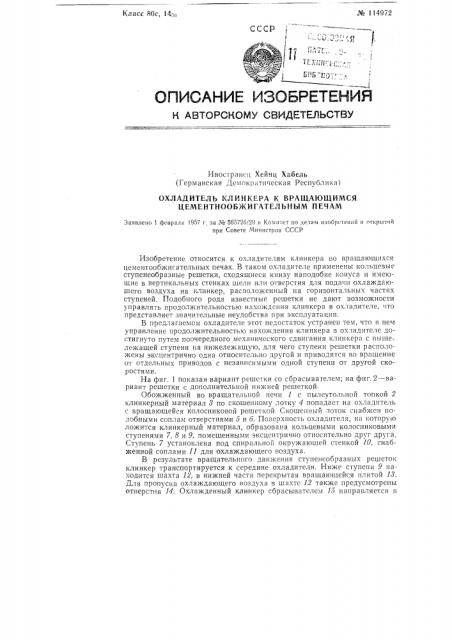

Класс 80с, 14аи № 114972 ссср

Ж

Иностранец Хейнц Хабель (Германская Демократическая Республика) ОХЛАДИТЕЛЬ КЛИНКЕРА К ВРАЩАЮЩИМСЯ

ЦЕМЕНТНООБЖИГАТЕЛЬНЫМ ПЕЧАМ

Заявлено февраля !957 г за № 565726!29 l3 Комитет по делам иаобреTpllий и открытий при Совете Министров СССР

Изобретение относится к охладителям клинкера во вращающихся цементообжигательных печах. В таком охладителе применены кольцевые ступенеобразные решетки, сходящиеся книзу наподобие конуса и имеющие в вертикальных стенках щели или отверстия для подачи охлаждающего воздуха на клинкер, расположенный на горизонтальнь!х частях ступеней, Подобного рода известные решетки не дают возможности управлять продолжительностью нахождения клинкера в охладителе, что представляет значительные неудобства при эксплуатации.

В предлагаемом охладителе этот недостаток устранен тем, что в нем управление продолжительностью нахождения клинкера в охпадителе достигнуто путем поочередного механического сдвигания клинкера с вышележащей ступени на нижележащую, для чего ступени решетки расположены эксцентрично одна относительно другой и приводятся во врашение от отдельных приводов с независимыми одной ступени от другой скоростями.

На фиг. 1 показан вариант решетки со сбрасывателем; на фиг.2 — вариант решетки с дополнительной нижней решеткой.

Обожженный во вращательной печи 1 с пылеугольной топкой 2 клинкерный материал 8 по скошенному лотку 4 попадает на охладитель с вращающейся колосниковой решеткой. Скошенный лоток снабжен подобными соплам отверстиями б и 6. Поверхность охладителя, на которую ложится клинкерный материал, образована кольцевыми колосниковыми ступенями 7, 8 и 9, помещенными эксцснтрично относительно друг друга.

Ступень 7 установлена под спиральной окружающей стенкой 10, снабженной соплами 11 для охлаждающего воздуха.

В результате вращательного движения ступенеобразных решеток клинкер транспортируется к середине охладителя. Ниже ступени 9 на<одится шахта 12, в нижней части перекрытая вращаю!цейся плитой 18.

Для пропуска охлаждающего воздуха в шахте 12 также предусмотрены отверстия 14. Охлажденный клинкер сбрасывателем 15 направляется в

¹ 114972 загрузочный бункер 1б и оттуда отводится транспортировочным приспособлением 17. Вращающаяся плита 18 приводится в движение, например, конической передачей, причем регулируется либо число оборотов, либо может быть отрегулирован сбрасыватель.

С целью управления продолжительностью нахождения клинкера в охладителе путем механического сдвигания клинкера с вышележащей ступени на нижележащую, ступени 7, 8 и 9 решетки приводятся во вращение от отдельных приводов с независимыми одной ступени от другой скоростями.

По другому варианту (фиг. 2) под ступенями 7, 8 и 9 решетки, сходящейся книзу наподобие конуса, расположена решетка 18, ступени 19, 20 и 21 которой устроены так же, как и ступени 7, 8 и 9, т. е. расположены эксцентрично одна относительно другой и приводятся во вращение от независимых приводных устройств Решетка 18 расширяется книзу.

Предмет изобретения

1. Охладитель клинкера к вращающимся цементнообжигательным печам, в котором применены кольцевые ступенеобразные решетки, сходящиеся книзу наподобие конуса и имеющие в вертикальных стенках щели или отверстия для подачи охлаждающего воздуха на клинкер, расположенный на горизонтальных частях ступеней, отличающийся тем, что, с целью управления продолжительностью нахождения клинкера в схладителе, путем механического сдвигания клинкера с вышележащей ступени на нижележащую, ступени решетки расположены эксцентрично одна относительно другой и приводятся от отдельных приводов во вращение с независимыми одной ступени от другой скоростями и направлениями, с>

2. opìà выполнения охладителя клинкера по п. 1, о т л и ч а ю щ а я с я тем, что под решеткой со сходящимися книзу наподобие конуса ступенями расположена решетка с таким же устройством ступеней, но с расширением конуса книзу.

Pfo 114972
