Реферат



Класс 42k, 141о

42k> 21р1

СССР

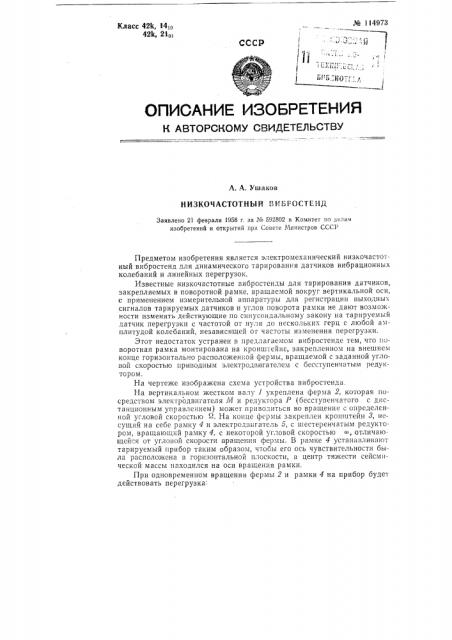

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Ушаков

НИЗКОЧАСТОТНЫЙ ВИБРОСТЕНД

Заявлено 21 февраля 1958 г. за № 592802 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предметом изобретения является электромеханический низкочастотный вибростенд для динамического тарирования датчиков вибрационных колебаний и линейных перегрузок.

Известные низкочастотные вибростенды для тарирования датчиков, закрепляемых в поворотной рамке, вращаемой вокруг вертикальной оси, с применением измерительной аппаратуры для регистрации выходных сигналов тарируемых датчиков и углов поворота рамки не дают возможности изменять действующие по синусоидальному закону на тарируемый датчик перегрузки с частотой от нуля до нескольких герц с любой амплитудой колебаний, независящей от частоты изменения перегрузки.

Этот недостаток устранен в предлагаемом вибростенде тем, что гговоротная рамка монтирована на кронштейне, закрепленном на внешнем конце горизонтально расположенной фермы, вращаемой с заданной угловой скоростью приводным электродвигателем с бесступенчатым редуктором.

На чертеже изображена схема устройства вибростенда.

На вертикальном жестком валу укреплена ферма 2, которая посредством электродвигателя Л и редуктора Р (бесступенчатого с дистанционным управлением) может приводиться во вращение с определенной угловой скоростью . На конце фермы закреплен кронштейн 8, несущий на себе рамку 4 и электродвигатель б, с шестеренчатым редукторо», вращающий рамку 4, с некоторой угловой скоростью е, отличающейся от угловой скорости вращения фермы. В рамке 4 устап< вливают тарируемый прибор таким образом, чтобы его ось чувствительности была расположена в горизонтальной плоскости, а центр тяжести сейсмической массы находился на оси вращения рамки.

При одновременном вращении фермы 2 и рамки 4 на прибор будет действовать перегрузка: № )14973

Р (9 п- .sine t-А.sin t

К где: R — расстояние от оси вращения фермы до оси вращения рамки;

g — ускорение силы тяжести, равное 9,81 м/сек ;

t — текущее время; — угловая скорость вращения фермы; — угловая скорость вращения рамки.

Выходные сигналы датчика и отметка углов поворота рамки 4 относительно фермы 2 посредством токосъемников б и 7 подаются на измерительную аппаратуру, установленную на неподвижном столе.

Предмет изобретения

Низкочасготный вибростенд, предназначенный для динамического тарирования датчиков вибрационных колебаний и линейных перегрузок, закрепляемых в поворотной рамке, вращаемой вокруг вертикальной оси, с применением измерительной аппаратуры для регистрации выходных сигналов тарируемых датчиков и углов поворота рамки, отлич а юшийся тем, что, с целью изменения действующих на тарируемые датчики перегрузок с частотой, не зависящей от частоты изменения перегрузок, поворотная рамка монтирована на кронштейне, закрепленном на внешнем конце горизонтально расположенной фермы, вращаемой с заданной угловой скоростью приводным электродвигателем с бесступенчатым редуктором.
