Устройство для возведения буронабивной сваи

Устройство для возведения буронабивной сваи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ БУРОНАБИВНОЙ СВАИ, содержащее расположенный в скважине бетоновод с охватывающими его уплотнительными эластичными манжетами, установленными по высоте бетоновода на расстоянии друг от друга , причем манжеты через распределительное приспособление соединены с источником сжатого воздуха или жидкости, отличающееся тем, что, с целью повышения производительности устройства и увеличения несущей способности сваи, оно снабжено прикрепленной к нижнему концу бетоновода обсадной трубой и системой нагнетания поверхностно-активного вещества в зону между манжетами, a последние подвижно смонтированы вдоль бетоновода. (Л ел О со о ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4С59 Е 02 D 5/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

»»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3518167/29-33 (22) 04.08.82 (46) 15.04.85. Бюл. № 14 (72) Б. Н. Кузин, Б. Н. Исаев, С.Ю. Бадеев, В. В. Польшин, М. В. Сошин, В. Ф. Дорохин и В. В. Белоключевский (71) Ростовский ордена Трудового Красного Знамени государственны и университет им. М. А. Суслова (53) 624.155.15 (088.8) (56) Авторское свидетельство СССР № 585252, кл. Е 02 D 5/38, 1976. (54) (57) УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ БУРОНАБИВНОИ СВАИ, содержа„.SU„„>15030 А щее расположенный в скважине бетоновод с охватывающими его уплотнительными эластичными манжетами, установленными по высоте бетоновода на расстоянии друг от друга, причем манжеты через распределительное приспособление соединены с источником сжатого воздуха или жидкости, отличаюи ееся тем, что, с целью повышения производительности устройства и увеличения несущей способности сваи, оно снабжено прикрепленной к нижнему концу бетоновода обсадной трубой и системой нагнетания поверхностно-активного вещества в зону между манжетами, а последние подвижно смонтированы вдоль бетоновода.

1150302

Составитель В. Королев

Редактор А. Гулько Техред И. Верес Корректор О. Тигор

Заказ 2064/21 Тираж 649 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытий

I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано в устройствах для возведения свайных фундаментов, преимущественно в лесовых просадочных грунтах.

Целью изобретения является повышение производительности устройства и увеличение несущей способности сваи.

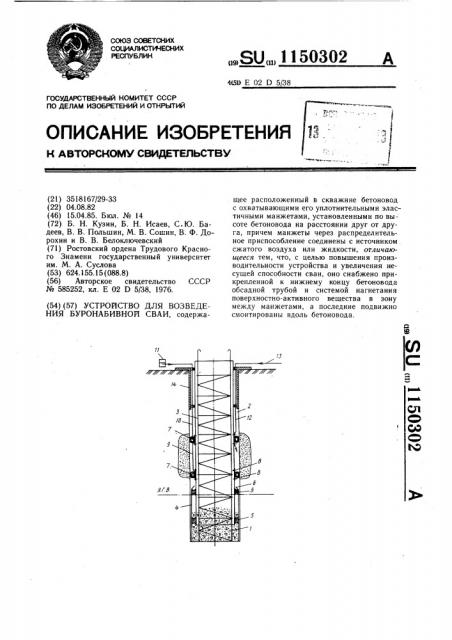

На чертеже изображено устройство для возведения буронабивной сваи, общий вид.

Устройство для возведения буронабивной сваи 1 в скважине 2 состоит из прикрепленной к нижнему концу бетоновода 3 обсадной трубы 4, которая соединена с бетоноводом 3 радиальными ребрами 5 и имеет верхнюю кромку 6 в виде конуса. На бетоноводе 3 установлены уплотнительные эластичные торообразные манжеты 7, которые размещены между стопорными кольцами 8 и имеют возможность перемещаться вдоль бетоновода 3. Манжеты 7 связаны между собой через воздуховод 9, кроме того, манжеты 7 с помощью шланга 10 и распределительного приспособления 11 соединены с источником сжатого воздуха или жидкости. Манжеты 7 располагаются на бетоноводе 3 на расстоянии друг от друга, а в зону между ними по трубопроводу 12 соединенному с системой нагнетания 13, подается поверхностно-активное вещество.

Устройство устанавливают в скважину с помощью кондуктора 14.

Работа устройства осуществляется следующим образом.

В предварительно пробуренную скважину 2 опускают устройство в собранном виде до установки обсадной трубы 4 на дно скважины, а бетоновод 3 наращивают таким образом, чтобы его свободный конец был на поверхности, причем на бетоноводе 3 устанавливают уплотнительные манжеты 7 на расстоянии, равном величине заходки, необходимой для пропитки околосвайного грунта.

После этого включают распределительное приспособление 11 и подают сжатый воздух в полости манжет 7, в результате чего последние плотно прижимаются к стенкам скважины и уплотняют в этом месте грунт, препятствуя тем самым выходу раствора поверхностно-активного вещества, которое подается по трубопроводу 12 в зону между манжетами 7. Одновременно с пропиткой околосвайного грунта производят бетонирование ствола сваи 1, причем возведение буронабивной сваи происходит ступенчато, для чего в полостях манжет 7 через распределительное устройство 11 сбрасывают давление и извлекают устройство на величину заходки таким образом, чтобы обсадная труба переместилась в зону пропитанного грунта, после чего цикл повторяется. Установленная на обсадной трубе конусообразная кромка 6 препятствует обрушению стенок скважины при извлечении устройства.
