Реферат



ГИДРОПРИВОД, содержапщй источник давления и сливной бак, по меньшей мере четыре гидроцилиндра , рабочие полости Которых соединены с источником давления и баком через блок трехпозиционных четьфехлинейных распределителей, и гидрозамкй, установленные в линиях связи полостей гидроцилиндров с распределителями , связанные линиями управления с блоком распределения, отличающийся тем, что, с целью упрощения конструкции и повышения надежности путем уменьшения числа распределителей, блок распределителей выполнен по меньшей мере из трех параллельно установленных распределителей, рабочие полости одной пары гидроцилиндров соединены с одним из распределителей , рабочие полости второй пары гидрощшиндров - с другим распределителем , гидрозамки вьшолнены одi ностороннего действия, а их полости (Л управления подключены к третьему распределителю с возможностью сообщения в каждой из его рабочих позиций линий управления гидрозамков одного из каждой пары гидроци-. линдров с источником давления.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН.1 511 F 15 В 11/20!

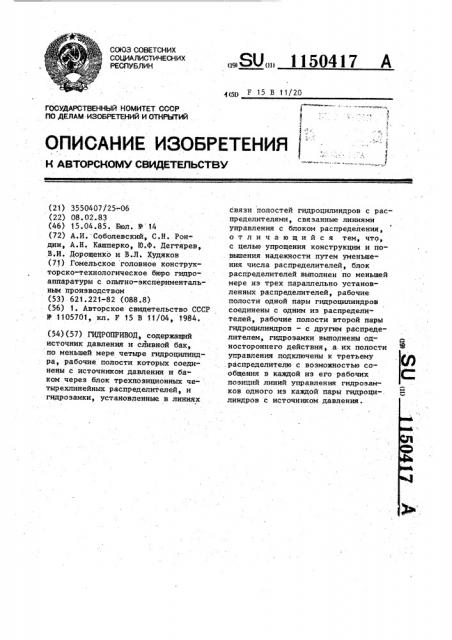

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, н датоесномм свидктяльствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .

ПО ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3550407!25-. 06 (22) 08.02.83 (46) 15.04.85. Бюл. W -14

{72) А.И. Соболевский, С.Н. Рондин, А.Н. Кашперко, Ю.Ф. Дегтярев, В.И. Дорощенко и В.Л. Худяков (71) Гомельское головное конструкторско-технологическое бюро гидроаппаратуры с опытно-экспериментальным производством

{53) 621.221-82 (088.8) (56) 1. Авторское свидетельство СССР

У 1105701, кл. Р 15 В fff04, f984. (54) (57) ГИДРОПРИВОД, содержащий источник давления и сливной бак, по меньшей мере четыре гидроцилиндра, рабочие полости которых соединены с источником давления и баком через блок трехпозиционных четырехлинейных. распределителей, и гидрозамки, установленные в линиях

„„SU„, 1150417 А связи полостей гидроцилиндров с распределителями, связанные линиями управления с блоком распределения, отличающийся тем, что, с целью упрощения конструкции и по. вышения надежности путем уменьшения числа распределителей, блок распределителей выполнен по меньшей мере из трех параллельно установленных распределителей, рабочие полости одной пары гидроцилиндров соединены с одним из распределителей, рабочие полости второй пары гидроцилиндров — с другим распределителем, гидрозамки выполнены одностороннего действия, а их полости управления подключены к третьему .распределителю с возможностью сообщения в каядой из его рабочих позиций линий управления гидрозамков одного из каждой пары гидроци-. линдров с источником давления.

115041 7

Изобретение относится к машиностроению и может быть использовано в гидрофицированных машинах, например, в кормоуборочных или зерноуборочных комбайнах, в валочно-пакетирующих машинах.

Известен гидропривод, содержащий источник давления и сливной бак, по меньшей мере четыре гидроцилиндра, рабочие полости которых соеди- 1б иены с источником давления и баком через блок трехпозиционных четырехлинейных распределителей и гидрозамки, установленные в линиях связи полостей гидроцилиндров с распределителями и связанные линиями управления с блоком распределителей 1 ).

Недостатком указанного гидропривода является сложность конструкции, обусловленная необходимостью .управления каждым гидроцилиндром от" дельным распределителем.

Целью изобретения является упрощение конструкции и повышение надежности 25

Указанная цель достигается тем, что в гидроприводе, содержащем источник давления и сливной бак, по меньшей мере четыре гидроцилиндра,, рабочие полости которых соединены с источником давления и баком через блок трехпоэиционных четырехлинейных распределителей, и гидрозамки, установленные в линиях связи полостей гидроцилиндров с распределителями, связанные линиями управления с блоком распределителей, блок распределителей выполнен по меньшей мере из трех параллельно установленных распределителей, рабочие полости одной пары гидроцилиндров соединены с одним из распределителей, рабочие полости второй пары гидроцилиндров— с другим распределителем, гидроэамки выполнены одностороннего действия, а их польсти управления пЬдключены к третьему распределителю с возмож- ностью сообщения s каждой из его раЯ бочей позиции линий управления гидрозамков одного из каждой пары гидроцилиндров с источником давления.

На чертеже представлена схема гидропривода.

Гидропривод содержит источник 1 давления и сливной бак 2, соединенные через блок 3 трехпоэиционных четырехлинейных распределителей 4-7 с гидроцилиндрами 8-12, причем гидроцилиндры 8-11 соединены попарно с распределителями 5 и 6 через гидрозамки 13-20, полости управления которых соединены с насосом 1и баком

2 через распределитель 4.

Гидропривод работает следующим образом.

Для работы гидроцилиндра 8 распределители 4 и 5 приводятся в нижнюю по чертежу позицию, что приводит к открытию гидроэамков 13, 14 и t9 20 и подаче давления к гидроцилиндру 8 через гидрозамок

13 и к гидроцилиндру 9 через гидроэамок 15. Шток гидроцилиндра 8 перемещается вправо по чертежу, рабочая жидкость из его штоковой полости сливается через гидроэамок 14 в бак

2. Шток гидроцилиндра 9 неподвижен, так как его поршневая полость заперта гицрозамком 15.

Для реверсирования движения штока гидроцилиндра 8 распределитель 5 приводится в верхнюю по чертежу позицию, при этом давление через гидрозамок 14 подается в штоковую полость гидроцилиндра 8, а из его поршневой полости рабочая жидкость сливается через гидрозамок 13 в бак 2.

Аналогичным образом осуществляется управление движением гидроцилиндра 9 включением распределителя 4 в верхнюю по чертежу позицию и распределителя 5 в любую из рабочих позиций, движением гидроцилиндра 10 включением распределителя 4 в верхнюю по чертежу позицию и распределителя 6 в любую рабочую позицию, движением гидроцилиндра 11 включением распределителя 4 в нижнюю по чертежу позицию и распределителя 6 в любую рабочую позицию

Таким образом, управление работой четырех гидроцилиндров осуществляется тремя распределителями, что повышает надежность работы гидропривода.

1150417

/2.

Составитель В. Примазов

Техред Л. Коцюбняк Корректор M. Иаксимишинец

Редактор И. Недолуженко

Заказ 2080/27

Тираж 648 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
