Реферат



ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ , содержащий корпус из электроизоляционного материала, выполненный с каналами для ввода проводов, в которых установлен контактный элемент и элементы фиксации, отличающийся тем, что, с целью повышения быстродействия, корпус выполнен с дополнительными каналами, сообщающимися с упомянутыми, элементы фиксации выполнены в виде подпружиненных рычагов, одни из плечей которых предназначены для взаимодействия с боковыми сторонами проводов,контактный элемент выполнен в виде по меньшей мере одной упруго зафиксированной в корпусе пластины с выступами , предназначенными для взаимодействия с торцами проводов, причем подпружиненные рычаги расположены в дополнительных каналах, а их плечи направлены в сторону соответствующих выступов контактного элемента. (Л А сд о Од оо со

COOS СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1150683 А

4(59 Н 01 R 11 00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д ", : д

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

:1 (54) (57) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ, содержащий корпус из электроизоляционного материала, выполненный с каналами для ввода проводов, в которых ус(21) 3548178/24-07 (22) 07.02.83 (46) 15.04.85. Бюл. № 14 (72) Е. А. Поликарпов (71) Всесоюзный государственный научноисследовательский и проектный институт

«ВНИИпроектэлектромонтаж> (53) 621.315 (088.8) (56) 1. Патент ФРГ № 1690726, кл. 21 С 21/01, опублик. 1970.

2. Патент США № 3437981, кл. 339 — 103, опублик. 1969. тановлен контактный элемент и элементы фиксации, отличающийся тем, что, с целью повышения быстродействия, корпус выполнен с дополнительными каналами, сообщающимися с упомянутыми, элементы фиксации выполнены в виде подпружиненных рычагов, одни из плечей которых предназначены для взаимодействия с боковыми сторонами проводов, контактный элемент выполнен в виде по меньшей мере одной упруго зафиксированной в корпусе пластины с выступами, предназначенными для взаимодействия с торцами проводов, причем подпружиненные рычаги расположены в дополнительных каналах, а их плечи направлены в сторону соответствующих выступов контактного элемента. Ф

1150683

A-A

ВНИИПИ Заказ 2154/40 Тираж 638 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике, а именно к электрическим соединителям лнух проводов.

Известен соединитель электрических проводов, содержащий корпус с каналами, предназначенными для проводов, и общий кон гактный элемент. Корпус снабжен крыш.«. й, перекрывающей прорезь, в которую вводится контактный элемент (1).

Недостатком этого устройства является го, что оно при обеспечении контакта требует выполнения операций по снятию изоляционного материала с концевых участков проводов, введения в корпус контактного элемента и фиксации его крышкой. Демонтаж устройства затруднен из-за сложности извлечения контактного элемента из корпуса.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является электрический соединитель, содержащий корпус из электроизоляционного материала, выполненный с каналами для ввода проводов, в которых установлен контактный элемент н элементы фиксации (2).

Недостатками этого устройства являются необходимость предварительного удаления изоляции с концевых участков проводов, а также выполнение операций фиксации проводов в корпусе соединителя при их соединении и отсоединении в процессе эксплуатации.

Цель изобретения — повышение быстродействия устройства.

Поставленная цель достигается тем, что электрический соединитель, содержащий корпус из электроизоляционного материала, выполненный с каналами для ввода проводов, в которых установлен контактный элемент и элементы фиксации, корпус выполнен с дополнительными каналами, сообщающимися с упомянутыми, элементы фиксации выполнены в виде подпружиненных рычагов, одни из плечей которых предназначены для взаимодействия с боковыми сторонами проводов, контактный элемент выполнен в виде по меньшей мере одной: .; о зафиксированной в корпусе плас,;;, " выступами, предназначенными для в.,: .; одействия с торцами проводов. принс дпружинен5 ньц рычаги расположены в, о. .ал .ительных каналах, а их плечи направлены; сторону соотвегствуюп их выступов контактного элемента.

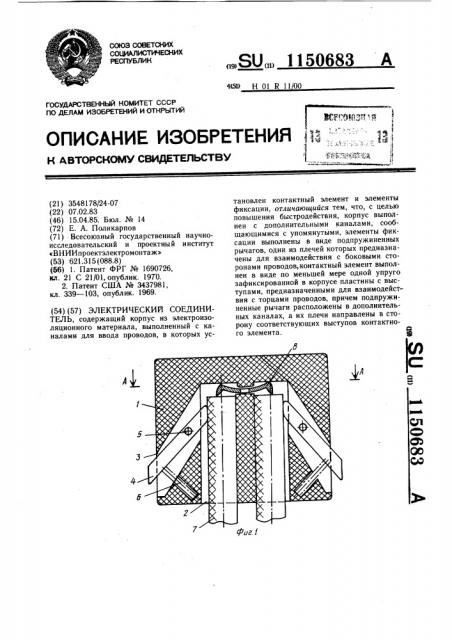

На фиг. 1 см и":тически изображс предлагаемый эзектрический соединитель, общий вид; аана фиг. 2 — разрез А — А на фиг. 1.

Корпус 1 соединителя выполнен из электроизоляционного материала с каналами 2 для ввода проводов и дополнительными каналами 3 с размещенными в них элементами 4 фи ксан:,и, перемещающиеся на осях 5 п,н)дпружиненные пружинам и (:. а их свободные концы выходят з -д, лы корпуса l. Г1ровода 7, вводимь, кан ы

2, торцами контактируют с контактным

20 элементом 8, который выполнен в виде по меньшей мере одной упруго зафиксированной в корпусе пластины с выступами 9, предназначенными для взаимодеи -чия с торцами проводов.

Монтаж соединителя осуществляется следующим образом.

В один из каналов вводят провод. который вначале скользит по продольнои плоскости рычага и, преодолевая усилие пружины, выжимает его из канала, а затем своим

30 торцом входит в соприкосновение с контактным элементом, перемещая его до упора в торец канала. Аналогично вводят второй провод в соответствующий канал, в результате чего образуется электрическое соединение двух проводов. Демонтаж соединителя осуществляется при одновременном нажатии на выходящие из корпуса концы рычагов.

Применение в соединителе проводов без предварительного снятия изоляции с их

40 концевых участков повышает производительность труда. 3а счет исключения отходов проводов получена экономия в размере 18 тыс. руб. в год.
