Реферат



УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВВДАЧИ ЗАГОТОВОК, содержащее накопитель , установленный с возможностью возвратно-поступательного перемещения от кулачка подпрузяиненный толкатель , отличающееся тем, что, с целью повышения надежности устройства в работе при подаче сферических заготовок, кулачок расположен горизонтально под магазином и на нем вьшолнены окно выгрузки и спиралеобразный паз постоянной и переменной кривизны с прямолинейным 5гчастком, соединяющим начало паза переменной кривизны с концом таза постоянной кривизны.

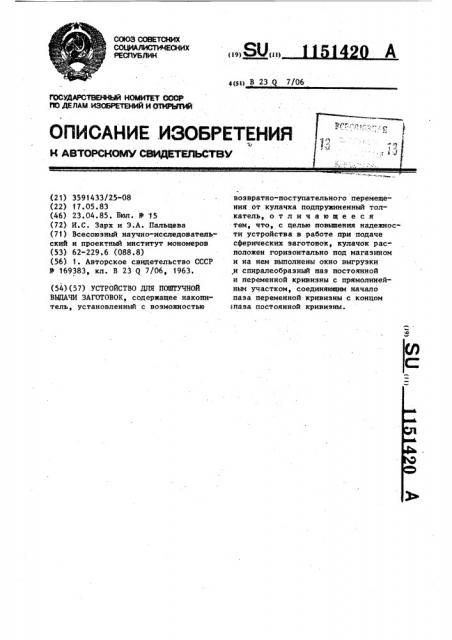

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

Юсиа ЛИИН ((2 (((2

1(У2 В 23 Я 7/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

1Ю WHAM аО ТЕ И @ТИИЮйй

ОПИСАНИЕ ИЗОБРЕТЕНИЙ н автавснамь сеиц гвъствм

3> (21) 3591433/25-08 (22) 17.05.83 (46) 23.04.85. Бюл. 12 15 (72) И.С, Зарх и Э.А. Пальцева (71) Всесоюзный научно-исследовательский и проектный институт мономеров (53) 62-229.6 (088.8) (56) 1. Авторское свидетельство СССР

9 169383, xsr. B 23 Q 7/06, 1963. (54)(57) .УСТРОЙСТВО ДЛЯ ПОПП ЧНОЙ

ВЫДАЧИ ЗАГОТОВОК, содержащее накопитель, установленный с возможностью возвратно-поступательного перемещения от кулачка подпружиненный толкатель, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства в работе при подаче сферических заготовок, кулачок расположен горизонтально под магазином и на нем выполнены окно выгрузки и спиралеобразный паз постоянной и переменной кривизны с прямолинейным участком, соединяющим начало паза переменной кривизны с концом

tпаза постоянной кривизны.

1151420

15

40

55

Изобретение относится к загрузочным устройствам и может быть использовано при автоматизации технологических процессов для синхронной подачи полимерных заготовок сферической формы на фильерные узлы или другие перерабатывающие узлы, например литьевые машины, пресс-формы, а также в машиностроении при изготовлении шарикоподшип" ников н в других производствах.

Известно устройство для поштучной выдачи заготовок, содержащее накопитель, установленный с возможностью возвратно-поступательного перемещения от кулачка подпружннен" ный толкатель (1) .

Недостатком известного устройства является то, что в случае

его использования для поштучной выдачи заготовок сферической формы, последние при отведенном в крайнее правое положение толкателе будут высыпаться из бункера и лотка и скатываться с нижней упорной поверхности. Этим самым нарушается заданная периодичность подачи, ибо эа время нахождения в этом крайнем положении толкателя может высыпаться несколько заготовок. Следовательно, надежность отсекания будет небольшой. Если выполнить нижнюю упорную поверхность в форме сферического гнезда для удерживания от скатывания очередной заготовки, то при выталкивании ее толкателем необходимо будет преодолевать нагрузку веса и сил трения всего количества заготовок, находящихся в бункере над ней. Это приведет к увеличению энергозатрат и повышенному износу деталей механизма.

Цель изобретения — повышение надежности устройства в работе при подаче сферических заготовок.

Поставленная цель достигается тем, чта в устройстве для поштучной выдачи заготовок, содержащем накопитель, установленный с возможностью возвратно-поступательного перемещения ат кулачка подпружиненный толкатель, кулачок расположен горизонтально под магазином и на нем выполнены окно выгрузки и спиралеобразный паз постоянной и переменной кривизны с прямолинейным участком, соединяющим начало паза переменной кривизны с концом паза постоянной кривизны.

На фиг.1 дано устроиство, общии вид; на фиг.2 — вид А на фиг.1," на фиг.3 — сечение Б-Б на фиг.2, на фиг.4 — сечение В-В на фиг.2.

Устройство содержит магазин 1, горизонтальный вращающийся диск, выполненный в форме пазового кулачка 2, толкатель 3, основание толкателя 4, пружину 5 растяжения. Пазовый кулачок 2 имеет спиралеобразный паз 6 постоянной и переменной кривизны с прямолинейным участком

7 соединения, обеспечивающим, при вращении кулачка 2 против часовой стрелки, переход конца паза с постоянным радиусом в начало паза е радиусом переменным. За прямолинейным участком соединения 7 паза расположено сквозное отверстие 8 для выгрузки заготовок 9. Базой пазового кулачка 2 является подшипниковый стакан 10.

Толкатель 3 имеет ось 11 с роликом 12 размещенным в спиралеобраз25 нам пазу 6 пазового кулачка 2.

Возвратно-поступательное движение толкателя 3 обеспечивается направляющими типа "ласточкин хвост" - выступом 13 в основании толкателя 4 и пазом 14 в салазках толкателя 3 и пружиной 5 растяжения, соединяющей толкатель 3 с кронштейном 15.

Устройство имеет неподвижный стал 16 с выгрузочным каналом 17 для передачи заготовок на дальнейшую обработку.

Устройство работает следующим образом.

Пазовый кулачок 2 непрерывно вращается от привода в направлении против часовой стрелки. Заготовка 9, поступившая из м; азина 1 в начало паза с переменным радиусом, транспортируется роликом 12 толкателя

3 к концу паза с постоянным радиусом.

Толкатель .3 сдвигается по направляющим "ласточкин хвост" в левое крайнее положение и находится в нем до завершения пазовым кулачком 2 полного оборота. Очередная заготовка, остающаяся в магазине, отсекается кромкой паза 6 вращающегося паэового кулачка 2 и скользит по его верхней плоскости по условной окружности 18.

В конце паза 6 с постоянным радиусом толкатель 3, протолкнув роликом 12 транспортируемую загоЮ

3 1 товку в отверстие 8, оттягивается пружиной 5 по прямолинейному участку 7 паза в крайнее правое положение. При этом заготовка 9, находящаяся в отверстии 8, передвигается торцом паза 6 по неподвижному столу 16 к выгрузочному каналу 17

151420 4 и выводится по нему на дальнейшую обработку.

Применение изобретения позволяет повысить надежность работы устройства при подаче сферических заготовок.

1151420О- Б пйерн по

Фиг.0
