Антиадгезонная композиция для резиновых смесей

Антиадгезонная композиция для резиновых смесей

Иллюстрации

Показать все

Реферат

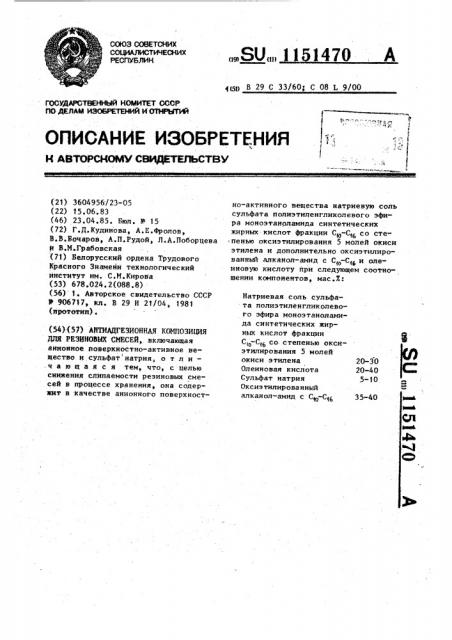

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК

q g В 29 С 33/60; С 08 L 9/00 ф

1 г1

1;, 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н мз скомм с ят с-гву

20-30

20-40

5-10

35-40

Ю ю@»

° 1

4Р

ГОСУД СТ ЕКИ и КОМИТЕТ СССР

flO ДЕЛАМ ИЭОБРЕТЕИИЙ И ОТКРЫТИЙ (21) 3604956/23-05 (22) t5.06.83

{46) 23.04.85. Бюл. Ф 15 (72). Г.Д.Кудинова, A.E.Ôðîëîâ, В.В.Бочаров, А.П.Рудой, Л.А.Поборцева

8.Ì.Ãðàáîâñêàÿ (71) Белорусский ордена Трудового

Красного Знамени технологический институт им. С.И.Кирова (53) 678.024.2(088.8) (56} 1 ° Авторское свидетельство СССР

Ф 906717, кл. В 29 Н 23/04, 3983 (прототип). (54) (57) АНТИАДГЕЗИОННАЯ КОМПОЗИЦИЯ

ДЛЯ РКЗИНОВЫХ СМЕСЕЙ, включающая анионное поверхностно-активное вещество и сульфат натрия-, о т л и— .ч а ю щ а н с я тем, что, с целью снижения слипаемости резиновых смесей в процессе хранения, она содержит в качестве анионного поверхност„.SU„„1151470 А но-активного вещества натриевую соль сульфата полиэтиленгликолевого эфира моноэтаноламида синтетических жирных кислот фракции Сю-Ct6 со степенью оксиэтилирования 5 молей окиси этилена и дополнительно оксиэтилированный алканол-амид с Сю-С и олеиновую кислоту при следующем соотношении компонентов, мас.X:

Натриевая соль сульфата полиэтиленгликолевого эфира моноэтаноламида синтетических жирных кислот фракции

С, -С< со степенью оксиэтилирования 5 молей окиси этилена

Олеиновая кислота

Сульфат натрия

Оксиэтилированный алканол-амид с Сю-Сц

1151470

Изобретение относится к резиновой промышленности и может быть использовано для предотвращения слипания гранул каучуков, гранул и листов ре-. зиновых смесей, а также заготовок .из них при хранении в течение длительного времени.

В современной технологии резиновоrо производства гранулы, листы и заготовки из резиновых смесей обраба- 10 тывают композициями, предотвращающими их слипание в процессе хранения.

Известна антиадгезионная композиция для резиновых смесей (для обработки гранул и листов иэ резиновой 15 смеси), содержащая, мас.%:

Анионное поверхностно-активное веществовторичные алкилсульфаты с С -С .1а lO

40-50 20

Алкилсульфонат с С -С „10-15

Сульфат натрия 18-20

Несульфированные соединения — углеводороды и вторичные

25 спирты фракции С -C

Композиция эта имеет следующие характеристики: продолжительность . хранения гранул резиновых смесей до слипания 9-, 13 сут, пенообраэующая 30 способность . объем пены 410-435 см, время полного гашения пены 1220 мин (1).

Однако антиадгезионные свойства указанной композиции недостаточны, что снижает ее техническую ценность и не позволяет использовать и производстве с большим выпуском резиновых смесей, подлежащих более длительному хранению. 40

Целью изобретения является снижение слипаемости резиновых смесей в процессе нх хранения.

Поставленная цель достигается тем, что антиадгезионная композиция 45 дпя резиновых смесей, включающая аннонное поверхностно-активное вещество и сульфат натрия, содержит в качестве анионного поверхностноажтнвного вещества натриевую соль 50 сульфата полиэтнленгликолевого эфира моноэтаноламида синтетических жиРных кислот фРакЦий C,а-С1 со степенью оксиэтилирования 5 молей окиси этилена и дополнительно оксиэтили- 55 рованный алкаяоламнд с С о-С1 и олеиновую кислоту при следующем соотношении компонентов, мас.%:

Натриевая соль сульфата полиэтиленгликолевого фира моноэтаноламида синтетических жир ньгх кислот (СЖК) фракции С1-С16 со степенью оксиэтилирования

5 молей окиси этилена 20-30

Олеиновая кислота 20-40

Сульфат натрия 5-10

Оксиэтилированный алканоламид с С „-С,6 (синтамид-5) 3 5-40

Натриевую соль сульфата полиэтиленгликолевого эфира моноэтаноламида СЖК фракции С„,-С1 со степенью оксиэтилирования 5 молей окиси этилена формулы

С„Нр СОИН-СН -С" 20 (С Н 015803Но компонентов композиции, предотвращающей слипание резиновых смесей, предложены впервые.

Композицию, предотвращающую слипание резиновых смесей, получают простым смешением компонентов. Выбранное соотношение компонентов в композиции является оптимальным, уменьшение или увеличение содержания их ухудшает ее антиадгезионные свойства.

Пример 1. Готовят 3%-ный водный раствор композиции (предлагаемой), состоящей, мас.%:

Натриевая соль сульфата полиэтиленгликолевого эфира моноэтаноламида СЖК фракции С,О-С,Ь со степенью оксиэтилирования 5 молей окиси этилена 20,0

Олеиновая кислота 40,0

Сульфат натрия 5,0 . Оксиэтилированный алканоламид

35 0 где и =.10-16, получают путем сульфирования оксиэтилированных алканоламидов сульфоагентом по известному способу— сульфированием газообразным $0>.

Продолжительность сульфирования 1 ч температура 27-30 С. Соотношение

О оксиэтилированный алканоламид:. $0 соответственно 1:1,1. Степень прев-, ращения 88%. Полученный продукт хорошо растворим в воде, устойчив к дейст вию растворов кислот, щелочей, солей .

Указанные вещества в качестве

3 115 f

Определяют пенообразующую способность и антиадгезионные свойства композиции.

Пенообразующую способность определяют следующим образом.

В стеклянный градуированный цилиндр помещают 100 см приготовленного ЗХ-ного водного раствора композиции. Цилиндр закрывают пробкой и энергично встряхивают в течение

30 с. Цилиндр удерживают с торцов двумя. руками в горизонтальном положении и встряхивают в направлении продольной оси. После встряхивания цилиндр устанавливают на стол, вынимают пробку и отсчитывают объем образовавшейся пены. Затем по секундомеру определяют время полного гашения пены.

При определении антиадгезионных свойств композиции используют резиновую смесь на основе 100 мас.ч. синтетического цг1 -1, 4-из опренового каучука СКИ-3 ° . Антиадгезионные свойства пред- Zg лагаемой композиции оценивают следующим образом.

Лля получения гранул резиновую смесь предварительно разогретую на вальцах, пропускают через червячную машину. Полученную заготовку в виде шнура диаметром fO-15 мм разрезают на участки длиной 15-20 мм (гранулы) . Гранулы обрабатывают

ЗХ-ным водным раствором. предлагаемой

35 композиции сушат при комнатной тем) пературе и затем помещают в алюминиевый стакан в количестве 0,5 кг.

На всю поверхность гранул кладут -. груз, исходя из удельной нагрузки

30 кг/см . Стакан с гранулами помещают в термостат и выдерживают при

40 2 С до слипания.

Слипаемость гранул определяют визуально и характеризуют способностью 45 их рассыпаться при опрокидывании о стакана на 180

Пример 2. Готовят 5Х-ный водный раствор предлагаемой композиции, состав которой приведен в при-50 мере

Иенообразующую способность и антиадгезионные свойства композиции определяют по методике, описанной в примере 1.

Пример 3. Готовят ЗХ-ный водный раствор предлагаемой композиции, состоящей, мас.Х:

470 4

Натриевая соль сульфата полиэтиленгх.яколевого эфира моноэтаноламида СЖК фракции C(o Сг со степенью окснэтилирования 5 молей окиси этилена 25 0

Олеиновая кислота 3.0,0

Сульфат натрия 7,5

Оксиэ тилирова нный алканоламид 37,5

Пенообразующую способность и антиадгезионные свойства композиции определяют по методике, описанной в примере 1.

Пример 4. Готовят 5Х-ный водный раствор предлагаемой компо" знции, состав которой приведен в примере 3.

Пенообразующую способность и антиадгезионные свойства композиции определяют по методике, описанной в примере 1.

Пример 5. Готовят 37-ный водный раствор предлагаемой композиции, состоящей, мас. :

Натриевая соль суль фата полиэтиленгликолевого эфира моноэтаноламида СЖК фракции Сю-Сгб со степенью оксиэтилирования 5 молей окиси э тилена 30,0

Олеиновая кислота 20,0

Сульфат натрия !0,0

Эксиэтилированный алканоламид 40,0

Пенообразующую способность и антиадгезионные свойства композиции определяют по методике, описанной в примере f.

Пример 6. Готовят 5Х-ный водный раствор предлагаемой композиции, состав которой гриведен в примере 5.

Пенообразующую способность и антиадгезиониые свойства композиции определяют по методике, описанной в примере 1.

Результаты испытаний приведены в таблице.

Анализ.представленньгх результатов показывает, что предлагаемая композиция, предотвращающая.слипание резиновых смесей, обладает высокими антиадгезионными свойствами и обеспечивает.хранение гранул рези1151470

Пенообраэувцая способность

КОМЛО9ИЦИИ

Состав композиции

Комп0 эиция одолВи» ельность аления анул н Таа40С удельй нагруэ30 гс!см слипания т» онценрадия одного астэоа комоэиции

1 ас. Й

Концеи трацня компонентов (по ак тнвному вецест эу), мас.X

Компоненты

Время полног галеви пены, мин

Обьем пены, си

45 0 Э 400

Апкнлсульфонат с С © Ю

Сульфат натрия

12 0

18,0

25,0 5 430

Предлагае.мая по примерам 1

° н 2

14

20,0 3,0 325

40,0 5,0 400

Сульфат натрия 5,0

Оксиэтилированный алка»а»амид 35 ° 0

4 Йатриеэая соль сульфата полнэтиленглнколеэого эфира моноэтаноламнда С@К фракции

С1 -Сьь со стенанью окснэтилнроваиия 5 молей окиси этилена 25,0

Оленноэая кислота 30,0 .С ватри» 2,5

Онсиэтилироваиный аяканолаииц 3295 б НЭтриевая соль сульфата поли.этилеигликолевого эфира моиоэтанолемида СЗХ фракции

С -С14 со степенств оксиэтипи-, роэания 5 молей окиси этилена-30„0 ,Оиеииоэая «ислота . 20,0

Ериьфат натрия 10,0 Океиэтилироэаиный алканол» аваев 40,0

З,О ЗВО

SÔ0 410

15 з,о зео

5,0 410 1б

ЗНИИИИ Заказ 2233/13 Тираж 645 Подищсиое

©® З4®д ППП "Патент", 3 . Ужгород, ул.Проектная,4 новых смесей без слипания до 19 сут.

Ь то время как продолжительность хранения без слипания гранул, обработанных известной композицией, составляет 13 сут. Следовательно, зфИээест- Вторичные алкилсульфаты ная .с С -С э

Иесульфироэайиые соединенняуглевоаороды и вторичные спирты epакции С Сто

Йатрнеэая соль сульфата нолиэтиленгликолевого эфира моноэтаноламида GN фракций . С -С 4 со степенью окснэтнлироэания 5 молей окиси этилена

Опениовая кислота фективность действия предлагаемой композиции вьвпе в 1,4 раза.

Пенообразующая способность предлагаемой композиции находится,на

5 уровне известной композиции.

4»
