Nh 11-.=.171

Класс 12с, бац

СССР

1

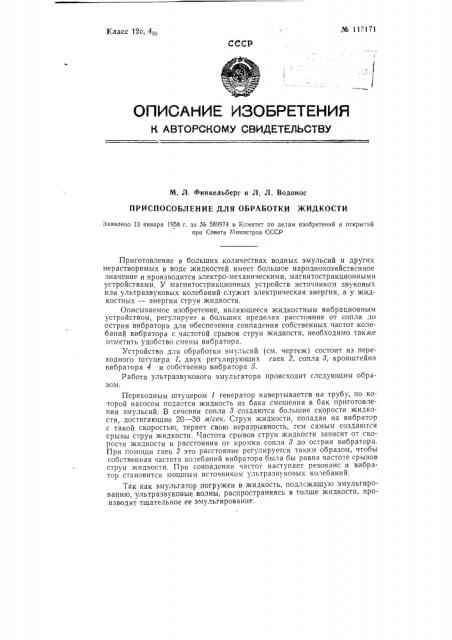

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Л. Финкельберг и Л. Л. Водонос

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ЖИДКОСТИ

Заявлено 13 января 1958 г. за Ко 589974 в Комитет по делам изобретений и открытий при Совете Министров СССР

Приготовление в больших количествах водных эмульсий и других нерастворимых в воде жидкостей имеет большое народнохозяйственное значение и производится электро-механическими, магнитострикционными устройствами. У магнитострикционных устройств источником звуковых или ультразвуковых колебаний служит электрическая энергия, а у жидкостных — энергия струи жидкости.

Описываемое изобретение, являющееся жидкостным вибрационным устройством, регулирует в больших пределах расстояние от сопла до острия вибратора для обеспечения совпадения собственных частот колебаний вибратора с частотой срывов струи жидкости, необходимо также отметить удобство смены вибратора.

Устройство для обработки эмульсий (см. чертеж) состоит из переходного штуцера 1, двух регулирующих гаек 2, сопла 8, кронштейна вибратора 4 и собственно вибратора 5.

Работа ультразвукового эмульгатора происходит следующим образом.

Переходным штуцером 1 генератор навертывается на трубу, по которой насосом подается жидкость из бака смешения в бак приготовления эмульсий. В сечении сопла 8 создаются большие скорости жидкости, достигающие 20 — 30 м/сек. Струя жидкости, попадая на вибратор с такой скоростью, теряет свою неразрывность, тем самым создаются срывы струи жидкости. Частота срывов струи жидкости зависит от скорости жидкости и расстояния от кромки сопла 8 до острия вибратора.

При помощи гаек 2 это расстояние регулируется таким образом, чтобы собственная частота колебаний вибратора была бы равна частоте срывов струи жидкости, При совпадении частот наступает резонанс и вибратор становится мощным источником ультразвуковых колебаний, Так как эмульгатор погружен в жидкость, подлсжащую эмульгированию, ультразвуковые волны, распространяясь в толще жидкости, производят тщательное ее эмульгирование.

¹ 115171

Предмет изобретения

Приспособление для обработки жидкости, например эмульгирования посредством звуковых или ультразвуковых колебаний с вибратором в потоке струи жидкости, о т 7 и ч а ю щ е е с я тем, что, с целью расширения области применения вибратора с различными частотами и удобства регулировки, приспособление снабжено сменным вибратором и регулировочными гайками для установки расстояния от сопла до вибратора.

Комитет по делам изобретений и открьпий при Совете Министров СССР

Редактор Е, Г. Гончар

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 3744

Поди. к печ. З.Х-58 г.

Гира и 900 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Г1етровка, 14.
