Реферат



1. ТРЕНАЖЕР ОПЕРАТОРА АВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИЯ , содержащий последовательно включенные блок ввода ответных действий оператора , блок анализа ошибок и блок индикации , второй вход которого соединен с первым и вторым выходами блока ввода ответных действий оператора, отличающийся тем, что, с целью расширения дидактических возможностей тренажера, в него введены последовательно включенные первый блок инверторов, первый блок элементов И, первый элемент И-ИЛИ, первый триггер и первый элемент И, выход которого соединен с третьим входом блока индикации, последовательно включенные второй блок инверторов , второй блок элементов И, второй элемент И-ИЛИ, второй триггер и второй элемент И, выход которого соединен с четвертым входом блока индикации, два инвертора, три переключателя и первый и второй элементы ИЛИ, выходы которых подключены к вторым входам первого и второго триггеров соответственно, первые входы - к выходу первого переключателя, а вторые входы - соответственно к выходам второго и первого блоков инверторов, соединенными с вторыми входами второго и первого элементов И соответственно, вторые выходы пер вого и второго триггеров подключены соответственно через второй и третий переключатели к пятому и шестому входам блока индикации, первый выход блока ввода ответных действий оператора соединен с вторым входом первого блока элементов И и с вторым входом первого элемента И-ИЛИ, второй выход - с вторым входом второго блока элементов И и с вторым входом второго элемента И-ИЛИ, третьи входы первого и второго элементов И-ИЛИ подключе (Л ны соответственно через первый и второй иневерторы к третьему, и четвертому выходам блока ввода ответных действий оператора , соединенными с третьими входами первого и второго блоков элементов И соответственно , входы первого и второго блоков инверторов подключены соответственно к выходам первого и второго блоков элементов И 2. Тренажер по п. 1, отличающийся тем, что в нем блок анализа ошибок содержит ел to третий элемент И, генератор и последовательно включенные четвертый элемент И, третий триггер, пятый элемент И, выход которого яво ляется выходом блока, а второй вход соеди1C нен с выходом генератора, входы третьего и четвертого элементов И и второй вход пятого элемента И являются соответствующими входами блока, второй вход третьего элемента ИЛИ подключен к выходу третьего элемента И.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4ÈÎ б 09 В 9/00

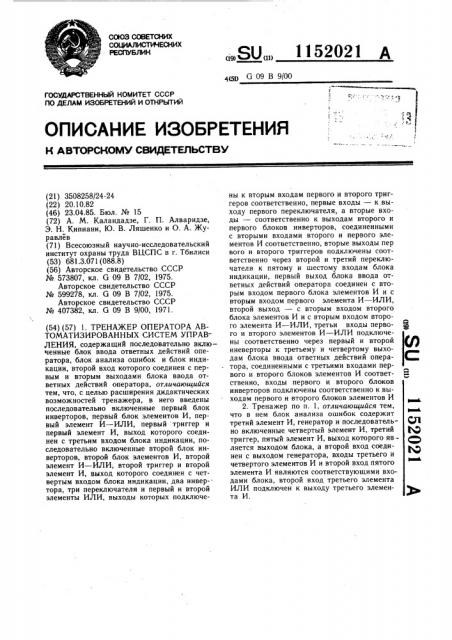

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3508258/24-24 (22) 20.10.82 (46) 23.04.85. Бюл. № 15 (72) А. М. Каландадзе, Г. П. Алваридзе, Э. Н. Кипиани, Ю. В. Ляшенко и О. А. Журавлев (71) Всесоюзный научно-исследовательский институт охраны труда ВЦСПС в г. Тбилиси (53) 681.3.071 (088.8) (56) Авторское свидетельство СССР № 573807, кл. G 09 В 7/02, 1975.

Авторское свидетельство СССР № 599278, кл. G 09 В 7/02, 1975.

Авторское свидетельство СССР № 407382, кл. G 09 В 9/00, 1971. (54) (57) 1. ТРЕНАЖЕР ОПЕРАТОРА АВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИЯ, содержащий последовательно включенные блок ввода ответных действий оператора, блок анализа ошибок и блок индикации, второй вход которого соединен с первым и вторым выходами блока ввода ответных действий оператора, отличающийся тем, что, с целью расширения дидактических возможностей тренажера, в него введены последовательно включенные первый блок инверторов, первый блок элементов И, первый элемент И вЂ” ИЛИ, первый триггер и первый элемент И, выход которого соединен с третьим входом блока индикации, последовательно включенные второй блок инверторов, второй блок элементов И, второй элемент И вЂ” ИЛИ; второй триггер и второй элемент И, выход которого соединен с четвертым входом блока индикации, два инвертора, три переключателя и первый и второй элементы ИЛИ, выходы которых подключе,„Я0„„1152021 А ны к вторым входам первого и второго триггеров соответственно, первые входы — к выходу первого переключателя, а вторые входы — соответственно к выходам второго и первого блоков инверторов, соединенными с вторыми входами второго и первого элементов И соответственно, вторые выходы пер вого и второго триггеров подключены соответственно через второй и третий переключатели к пятому и шестому входам блока индикации, первый выход блока ввода ответных действий оператора соединен с вторым входом первого блока элементов И и с вторым входом первого элемента И вЂ” ИЛИ, второй выход — с вторым входом второго блока элементов И и с вторым входом второго элемента И вЂ” ИЛИ, третьи входы первого и второго элементов И вЂ” ИЛИ подключены соответственно через первый и второй иневерторы к третьему. и четвертому выходам блока ввода ответных действий оператора, соединенными с третьими входами первого и второго блоков элементов И соответственно, входы первого и второго блоков инверторов подключены соответственно к выходам первого и второго блоков элементов И

2. Тренажер по и. 1, отличающийся тем, что в нем блок анализа ошибок содержит третий элемент И, генератор и последовательно включенные четвертый элемент И, третий триггер, пятый элемент И, выход которого является выходом блока, а второй вход соединен с выходом генератора, входы третьего и четвертого элементов И и второй вход пятого элемента И являются соответствующими входами блока, второй вход третьего элемента

ИЛИ подключен к выходу третьего элемента И.

1152021

Изобретение относится к автоматике и вичислительной технике, в частности к техническим средствам обучения, и может быть использовано при контроле и тренаже операторов автоматизированных систем управления, где ответ может быть сформулирован в виде правильной последовательности операций.

Цель изобретения — расширение дидактических возможностей тренажера.

На фиг. 1 изображена структура тренажера; на фиг. 2 — схема блока анализа ошибок.

Тренажер оператора для автоматизированных систем управления состоит из блока 1 ввода ответных действий оператора, включающего клавиши, блока 2 элементов

И, инвертора 3, блока 4 инверторов, элемента И вЂ” ИЛИ 5, триггера 6, элемента И 7, элемента ИЛИ 8, переключателя 9, блока

10 индикации, блока 11 элементов И, инвертора 12, блока 13 инверторов, элемента И—

ИЛИ 14, триггера 15, элемента И 16, элемента ИЛИ 17, переключателей 18 и 19, блоке 20 анализа ошибок.

Инвертор 3 содержит элемент НЕ 21, блок 2 — элементы И 22, блок 4 — инверторы 23, элемент 5 — элементы И 24 и элемент ИЛИ 25, генератор 12 — элемент HE 26, блок 11 — элемент И 27, блок 13 — инверторы 28, элемент 14 — элемент И 29 и элемент ИЛИ 30. Блок 20 содержит элементы И 31 — 34, триггеры 35 и 36, элемент ИЛИ

37 и генератор 38.

Тренажер оператора автоматизированных систем управления работает следующим образом.

Оператор получает задание от контролирующего (преподавателя) на проведение последовательности операций включения или отключения, состоящее в проведении правильной последовательности переключения клавиш блока 1, имитирующих последовательность операций. При этом подача на выходе блока 1 потенциала, эквивалентного логической «1», соответствует проведению операции. Клавиши, размещенные в блоке 1, располагаются в произвольном порядке, что затрудняет случайное или механическое исполнение операции включения.

При начале операции включения все клавиши находятся в исходном (отжатом) состоянии и на входы инвертора 3 и блока 2 поступают нули. При проведении правильной последовательности переключений (включения) сигнал с выхода блока 1 поступает на вход инвертора 3 и на вход первого элемента И 22. Инвертированный сигнал с выхода инвертора 21 поступает на вход элемента 24.

После переключения клавиши блока 1, единичный сигнал поступает на другой вход элемента 22, сигнал с выхода которого, ими55

Сбросы триггеров 6, 15, 35 и 36 происходят с элемента 17, на входе которого имеются ручной сброс, производимый переключателем 19 в начале работы (или в случае необходимости) преподавателем, и автоматирующий проведение второго переключения инвертируется в блоке 4 и с выхода последнего поступает на вход блока 2, на который поступает также сигнал с блока 1.

Сигнал с выхода элемента И 22, соответствующий правильному проведению трех последовательных операций, поступает на вход инвертора 23 и на один вход элемента 5, на другой вход которого поступает нулевой сигнал с выхода блока 1. При проведении

10 включения последней клавиши блока 1 на вход элемента 24 поступает сигнал «1». Сигнал с выхода элемента 22 через инвертор 23 поступает на один вход элемента 22, на другой вход которого подается сигнал с выхода блока 1. При указанной последовательности операций на выходе элемента 25 формируется сигнал установки триггера 6 в безавари йное состояние, при поступлении сигнала с выхода инвертора 23 срабатывает элемент 7 (правильной последовательности

gp работы) и в блоке 10 фиксируется правильное проведение последовательности переключений (включений) .

При неправильном проведении последовательности операций срабатывает установка триггера 6 в аварийное состояние, так как на выходы элемента 24 подаются сигналы логической «1», один из которых формируется в элементе 22, на два входы которого поданы сигналы единичного и нулевого уровней. Посредством переключателя 9 сигнал об ошибке в последовательности операций может быть подан в блоке 10 индикации сразу же или после завершения всех операций, что расширяет дидактические возможности тренажера.

Устройство обеспечивает также опредеЗ« ление последствий неправильной последовательности переключений, для чего в триггере 35 (фиг. 2) запоминается приход комбинации из сигналов на элемент 31 (А, В,...,n) устанавливающих в единичное состояние триггер 35 (различения опережения после40 довательности). Сигнал с выхода триггера

35 подается на элемент 33, на вход которого подается также сигнал, соответствующий запрещенной комбинации (приход этого сигнала после его предыдущего прихода в

4 комбинации с другими сигналами А, В,...n)

Схема обеспечивает также фиксацию комбинации запрещенных сигналов (1,...,j), через элемент 37 фиксирующих в триггере 36 наличие ошибки, что наблюдается в соответствующем месте прилагаемой схемы (мнемо панели, макета) в виде пульсирующей индикации, формируемой на элементе 34, где происходит совпадение сигнала с выхода триггера 36 с сигналами от генератора 38.

1152021

3 тический сброс от предыдущей (обратной) операции. Так в случае операции «Включения», сброс триггера 6 происходит в случае правильно произведенной операции «Выключения».

Положительный эффект от внедрения изобретения выражается в расширении дидактических возможностей тренажера, что повышает уровень техники безопасности и уменьшает электротравматизм.
