Класс 76с, 12о,, Ло, 115244

СССР

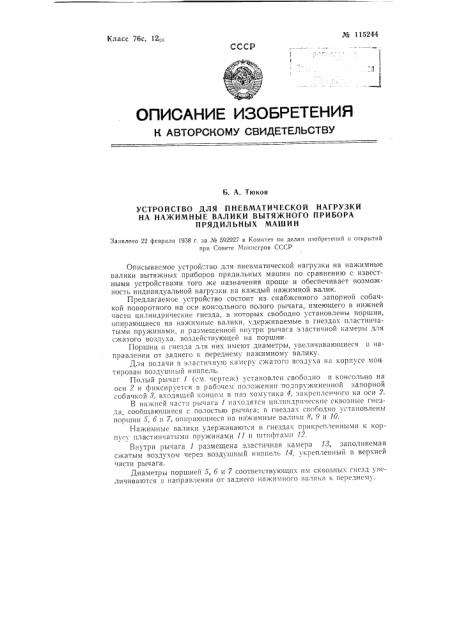

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. А. Тюков

УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОЙ НАГРУЗКИ

НА НАЖИМНЫЕ ВАЛИКИ ВЪ|ТЯЖНОГО ПРИБОРА

ПРЯДИЛЬНЫХ МАШИН

Заявлено 22 февраля 1958 г. за № 592927 в Комитет по делам изобретений и открытий при Совете Министров СССР

Описываемое устрои; тво для пневматической нагрузки на нажимные валики вытяжных приборов прядильных машин по сравнению с известными устройствами того же назначения проще и обеспечивает возможность индивидуальной нагрузки на каждый нажимной валик.

Предлагаемое устройство состоит из снабженного запорной собачкой поворотного на оси консольного полого рычага, имеющего в нижней части цилиндрические гнезда, в которых свободно установлены поршни, опирающиеся на нажимные валики, удерживаемые в гнездах пластинчатыми пружинами, и размещенной внутри рычага эластичной камеры для сжатого воздуха, воздействующей на поршни

Поршни и гнезда для них имеют диаметры, увеличивающиеся в направлении от заднего и переднему нажимному валику.

Для пода IH в эластичную камеру сжатого воздуха на корпусе мон тирован воздушный ниппель.

Полый рычаг 1 (см. черте>к) установлен свободно и консольно на оси — и фиксируется в рабочем положении подпружиненной запорной собачкой 8, входягцей концом в паз ioìóòHêà 4, закрепленчого на оси 2.

В нижней части }>ычага 1 находятся цилиндрические сквозные гнезда, сообщающиеся с полостью рычага; в гнездах свободно установлены поршни 5, б и 7, опираюгциеся на нажимные валики 8, 9 и 10.

} 1а>кимные валики lдерживаются в гнездах п}>икр оп.пенными к ко})пусу пластинчатыми пружинами 11 и штифтами !2.

Внутри рычага 1 размещена эластичная камера 18, заполняемая сжатым воздухом через воздушный ниппель 14, укрепленньш в верхней части рычага.

Диаметры поршней 5, б и 7 соответствующих им сквозных гнезд увеличиваются в направлении от заднего нажимного валика к переднему. № 115244

Давление воздуха передается от стенок камеры И на поршни, которые и осуществляют индивидуальную нагрузку на каждый из нажимных валиков.

При освобождении запорной собачки 3 рычаг 1 вместе с нажимными валиками поднимается вручную, поворачиваясь на оси 2 против часовойй стрелки.

Описанное устройство применимо для трехцилиндрового одноремешкового вытяжного прибора с постоянными разводками цилиндров.

Для использования устройства в вытяжном приборе с цилиндрами, имеющими переменную разводку, к нажимным валикам могут быть приспо облены отдельные держатели, на которые нагрузка передается от поршней.

Предмет изобретения

1. Устройство для пневматической нагрузки на нажимные валики вытяжного прибора прядильных машин, о тл и ч а ю щ е е с я тем, что, с целью его упрощения и обеспечения индивидуальной нагрузки на каждый нажимной валик, оно выполнено в виде снабженного запорной собачкой поворотного консольного полого рычага, имеющего в нижней части цилиндрические сквозные гнезда, в которых свободно установлены поршни, опирающиеся на нажимные валики, удерживаемые в гнездах пла тинчатыми пружинами, и размещенной внутри рычага эластичной камеры для сжатого воздуха, воздействующей на поршни.

2, Устройство по п. 1, о тл и ч а ю щеес я тем, что поршни и гнезда для них имеют диаметры, увеличивающиеся в направлении от заднего к переднему нажимному валику.

3. Устройство по пп. 1 и 2, отл и ч а ю щ ее ся тем, что, с целью подачи сжатого воздуха в эластичную камеру, на рычаге монтирован воздушный ниппель.
