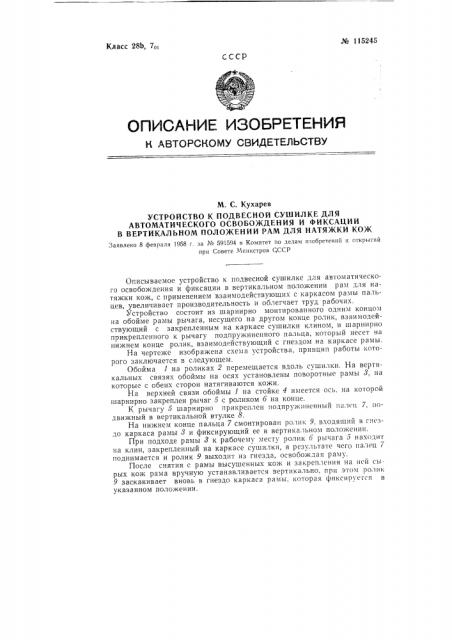

Мо 115245

Класс 28Ь, 7о1

С ССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. С. Кухарев

УСТРОЙСТВО К ПОДВЕСНОЙ СУШИЛКЕ ДЛЯ

АВТОМАТИЧЕСКОГО ОСВОБОЖДЕНИЯ И ФИКСАЦИИ

В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ РАМ ДЛЯ НАТЯЖКИ КОЖ

Заявлено 8 февраля 1958 г. за № 591594 в Комитет по делам изобретений и открн1тий при Совете Министров СССР

Описываемое устройство к подвесной сушилке для автоматического освобождения и фиксации в вертикальном положении рам для натяжки кож, с применением взаимодействующих с каркасом рамы пальцев, увеличивает производительность и облегчает труд рабочих.

Устройство состоит из шарнирно монтированного одним концом на обойме рамы рычага, несущего на другом конце ролик, взаимодействующий с закрепленным на каркасе сушилки клином, и шарнирно прикрепленного к рычагу подпружиненного пальца, который несет на нижнем конце ролик, взаимодействующий с гнездом на каркасе рамы.

На чертеже изображена схема устройства, принцип работы которого заключается в следующем.

Обойма 1 на роликах 2 перемещается вдоль сушилки. На вертикальных связях обоймы на осях установлены поворотные рамы 8, на которые с обеих сторон натягиваются кожи.

На верхней связи обоймы 1 на стойке 4 имеется ось, на которой шарнирно закреплен рычаг 5 с роликом 6 на конце.

К рычагу 5 шарнирно прикреплен подпружиненный палец 7, подвижный в вертикальной втулке 8.

На нижнем конце пальца 7 смонтирован ролик 9. входящий в гнездо каркаса рамы 8 и фиксирующий ее в вертикальном положении.

При подходе рамы 8 к рабочему месту ролик 6 рычага 5 находит на клин, закрепленный на каркасе сушилки, в результате чего палец 7 поднимается и ролик 9 выходит из гнезда, освобождая раму.

После снятия с рамы высушенных кож и закрепления на ней сырых кож рама вручную устанавливается вертика lbHQ, прн этом ролик

9 заскакивает вновь в гнездо каркаса рамы, которая фиксируется в указанном положении.

Л 115245

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б. Кауфман

Информационно-издательский отдел.

Объем 0,17 п. л. Заказ 4348 Подп. к печ. 27.Х-58 г.

Тираж 600 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Устройство к подвесной сушилке для автоматического освобождения и фиксации в вертикальном положении рам для натяжки кож с применением пальцев, взаимодействующих с каркасом рамы, отлич ю щее с я тем, что, с целью увеличения производительности и оолегчения труда рабочих, оно состоит из шарнирно монтированного одним концом на обойме рамы рычага, несущего на другом конце ролик, взаимодействующий с закрепленным на каркасе сушилки клином, и шарнирно прикрепленного к рычагу подпружинненого пальца, несущего на нижнем конце ролик, взаимодействующий с гнездом на каркасе рамы,
