Реферат



ВИБРОБУНКЕР ДЛЯ ОРИЕНТАЦИИ ДЕТАЛЕЙ ТИПА КОЛПАЧКОВ, содержащий чашу со спиральным лотком и ориентирующим вырезом для отвода неправильно ориентированных деталей, о тличающийся тем, что, с целью повышения надежности работы вибробункера, он снабжен расположенной под ориентирующим вырезом направляющей в виде кольцевого сектора , плавно сопрягающегося со спиральным лотком и имеющего наклон в сторону последнего. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

В 23 (7/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

110 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3551879/25-08 (22) 04.02.83 (46) 30.04.85. Бюл. У 16 (72) И.В.Васильев и Г.В.Вихров (53) 62-229.64(088.8) (56) Гринштейн Я.Г. и др. Системы питания автоматов в приборостроении. М., "Машиностроение", 1966, р. 36а, с. 56. (54)(57) ВИБРОБУНКЕР ДЛЯ ОРИЕНТАЦИИ

ДЕТАЛЕЙ ТИПА КОЛПАЧКОВ, содержащий

„„,SU„„1152764 А чашу со спиральным лотком и ориентирующим вырезом для отвода неправильно ориентированных деталей, о тл и ч а ю шийся тем, что, с целью повышения надежности работы вибробункера, он снабжен расположенной под ориентирующим вырезом направляющей в виде кольцевого сектора, плавно сопрягающегося со спиральным лотком и имеющего наклон в сторону последнего.

11527 Ь4

ВНИИПИ Заказ 2394/12 Тираж 838 Полни< ное

Филиал ПИП Патент", г.Ужгород, ул. lTpo-v. тн,, Изобретение относится к автомаматизации технологических процессов в области машиностроения.

Целью изобретения является повышение надежности работы вибробункера путем исключения падения неправильно ориентированных деталей через ориентирующий вырез на детали, находящиеся на нижележащем витке.

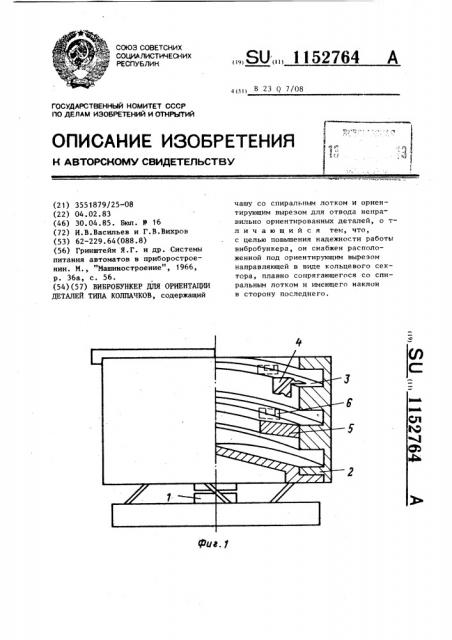

На фиг. I изображен вибробункер, общий вил; на фиг. 2 — то же, вид в плане.

Вибробункер содержит вибратор 1, чашу 2, спиральный лоток 3 с ориентирующим вырезом 4 для сброса неправильно ориентированных деталей, направляющую в виде кольцевого сектора 5 для приема сбрасываемых деталей 6. Сектор 5 смонтирован под ориентирующим вырезом 4 на расстоянии, большем одного диаметра и меньшем двух диаметров детали, плавно сопряжен со спиральным лотком и имеет наклон к последнему.

Вибробункер работает слелуюшим образом.

Детали загружаются в чашу 2 и под действием вибрации передвигаются по спиральному лотку 3. При этом детали, движущиеся донышком вниз, свободно скользят по лотку 3 и подаются в технологическое оборудова10 ние, а детали, движущиеся донышком вверх, т.е. несориентированные, проваливаются в вырез 4, попадая на кольцевой сектор 5. Поскольку этот сектор находится под выре1 эом 4 на расстоянии, большем одного диаметра и меньшем двух диаметров детали, то при падении деталь переворачивается на 180, т.е. попадает на сектор 5 в сориентированном поло2О женин — донышком вниз. Под действием вибрации деталь перемещается с сектора 5 на спиральный ноток 3 и выдается вибробункером в техн<1логическое оборудование.
