Постель для изготовления криволинейной обшивки корпуса судна из стеклопластика

Постель для изготовления криволинейной обшивки корпуса судна из стеклопластика

Иллюстрации

Показать все

Реферат



ПОСТЕЛЬ ДЛЯ ИЗГОТОВЛЕНИЯ КРИВОЛИНЕЙНОЙ ОБШИВКИ КОРПУСА СУДНА ИЗ СТЕКЛОПЛАСТИКА, содержащая внешний жесткий и внутренний гибкий каркасы , соединенные между собой опорными связями, причем на внутреннем каркасе уложены упругие эластичные листы, отличающаяся тем, что, с целью повышения точности формования поверхности криволинейной обшивки и снижения трудоемкости ее изготовления, опорные связи выполнены из разрезных жестких стержней с поворотными узлами в местах прикрепления к обоим каркасам и соединены раздвижными устройствами. (Л СП IND 00 с СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

4(51) В 63 В 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к авторском свидкт льстжг

ВКБ!ИО 2 ЕаА

ЗЗУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3634038/27-11 (22) 10,08.83 (46) 30.04.85. Бюл. Ф 16 (72) В.Т.Томашевский и В.К.Балбуцкий (53) 629.12.002.011(088,8) (56) Авторское свидетельство СССР

Ф 485027, кл. В 63 В 9/00, 11.11.73. (54) (57) ПОСТЕЛЬ ДЛЯ ИЗГОТОВЛЕНИЯ

КРИВОЛИНЕЙНОЙ ОБШИВКИ КОРПУСА СУДНА

ИЗ СТЕКЛОПЛАСТИКА, содержащая внешний жесткий и BHутренний гибкий кар,. SU„„1152865 А касы, соединенные между собой опорными связями, причем на внутреннем каркасе уложены упругие эластичные листы, отличающаяся тем, что, с целью повышения точности формования поверхности криволинейной обшивки и снижения трудоемкости ее изготовления, опорные связи выполнены из разрезных жестких стержней с поворотными узлами в местах прикрепления к обоим каркасам и соединеньг раздвижными устройствами.

1152

Изобретение относится к судостроению и касается технологической оснастки для изготовления судовых обшивок.

Известна постель для изготовления криволинейной обшивки корпуса судна из стеклопластика, содержащая внешний жесткий и внутренний гибкий каркасы, соединенные между собой опорными связями, причем на внутреннем, 10 каркасе уложены упругие эластичные листы, Недостатками известной постели являются необходимость частой поднастройки формы оснастки и невозмож- 15 ность изготовления в ней знакопеременных форм обшивок.

Цель изобретения - повышение точ-. ности формования поверхности обшивки и снижение трудоемкости ее изготов- 20 ления.

Поставленная цель достигается тем, что в постели для изготовления криволинейной обшивки корпуса судна из стеклопластика, содержащей внешний 25 жесткий и внутренний гибкий каркасы, соединенные между собой опорными связями, причем на внутреннем каркасе уложены упругие эластичные листы, опорные связи выполнены из разрезных ЗО жестких стержней с поворотными углами в местах прикрепления к обоим каркасам и соединены раздвижными устройствами.

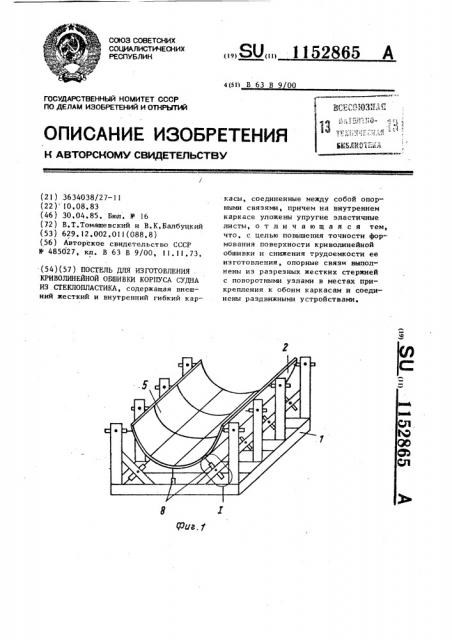

На фиг.l схематично изображена постель, общий вид, на фиг.2 — узел 1 на фиг,l:

Постель для изготовления криво-. линейных обшнвок содержит внешний

865 2 жесткий каркас 1 и внутренний гибкий каркас, состоящий иэ гибких реек 9 и канатов 4 соединенные между собой опорными связями, на внутреннем каркасе уложена оболочка 5, со-: стоящая из упругих листов 6, балки

7 жесткого каркаса, соединены с внутренним гибким каркасом жесткими раздвижными поворотными узлами 8 с фиксатором 9.

Оснастка работает следующим образом, По данным с плаза определяют длины канатов 4 гибкого каркаса, длины и углы поворота жестких раздвижных поворотных узлов 8, раздвигают последние до нужной длины и фиксируют их положение под заданным углом на балках 7 жесткого каркаса 1 фиксаторами 9, натягивают канаты 4, закрепляют к ним гибкие рейки 3 и упругие листы б оболочки постели 5.

Дпя изменения конфигурации оболочки 5 демонтируют упругие листы 6 и гибкие рейки 3, ослабляют канаты

4, Затем настраивают постель в ранее описанной последовательности. Расстояние между гибким и жестким каркасами устанавливается таким, чтобы обеспечивалась возможность настройки и разборки постели.

Использование данного изобретения позволяет исключить использование специальных устройств, предназначенных для намотки и натяжения гибких оттяжек, исключить систематический контроль и частые поднастройки форма оснастки, существенно упрощает эксплуатацию, 1152865
