Склад для хранения штучных грузов

Склад для хранения штучных грузов

Иллюстрации

Показать все

Реферат



СКЛАД ДЛЯ ХРАНЕНИЯ ШТУЧНЫХ ГРУЗОВ, содержащий кран-штабелер с подъемно-опускной платформой и грузозахватным органом, стеллажи, в ячейках которых установлены фиксаторы для поддонов, каяздый из которых представляет собой горизонтально расположенный связанный одним концом с рамой стеллажа и подпрущненный в вертикальном направлении фиксирующий элемент с выступами на другом конце, образующими паз для размещения в нем выступа поддона и роликом, смонтированным на одном из. выступов, и приспособление для, отвода фиксирук - щего элемента из взаимодействия с поддоном, включающее в себя двуплечий рычаг, смонтированный на раме стеллажа с возможностью взаимодействия одним плечом с фиксирующим элементом, а другим обращенный к передней части ячейки, и управляющий упор, установленный на кране-штабелере с возможность1о взаимодействия с вторым плечом рычага, отличающийся тем, что, с цепью повышения надежности, фиксирующий элемент каждого фиксатора первым концом шарнир но закреплен на раме стеллажа, двзшлечий рычаг приспособления для отвода фиксирующего элемента смонтирован на раме стеллажа с возможностью опирания его первого плеча на фиксирующий элемент, грузозахватный (Л орган крана-штабелера выполнен в виде рычага с обращенным вверх вертикальным выступом, а управлякнций упор прикреплен к обращенной к стеллажу нижней части выступа рычага и выполнен с верхней горизонтальной площадкой .

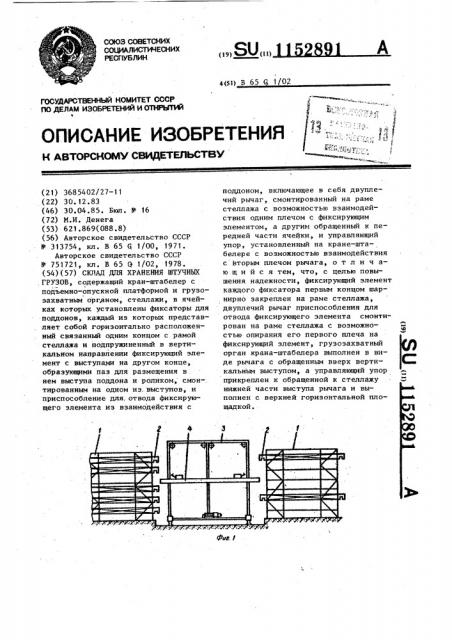

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) 4(51) В 65 6 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДAPCTBEHHbIA KOMHTET CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ (21) 3685402/27-11 (22) 30. 12. 83 (46) 30.04.85. Бюл. М - 16 (72) М.И. Денега (53) 621 869(088.8) (56) Авторское свидетельство СССР

В 313754, кл. В 65 G 1/00, 1971.

Авторское свидетельство СССР

И- 751721, кл. В 65 9 1/02, 1978. (54)(57) СКЛАД ДЛЯ ХРАНЕНИЯ ШТУЧНЫХ

ГРУЗОВ, содержащий кран-штабелер с подъемно-опускной платформой и грузозахватным органом, стеллажи, в ячейках которых установлены фиксаторы для

-поддонов, каждый из которых представляет собой горизонтально расположенный связанный одним концом с рамой стеллажа и подпружиненный в вертикальном направлении фиксирующий элемент с выступами на другом конце, образующими nas для размещения в . нем выступа поддона и роликом, смон-. тированным на одном из.выступов, и приспособление для,отвода фиксирующего элемента из взаимодействия с поддоном, включающее в себя двуплечий рычаг, смонтированный на раме стеллажа с возможностью взаимодействия одним плечом с фиксирующим элементом, а другим обращенный к передней части ячейки, и управляющий упор, установленный на кране-штабелере с возможностьш взаимодействия с вторым плечом рычага, о т л и ч аю шийся тем, что, с целью повышения надежности, фиксирующий элемент каждого фиксатора первым концом шар.нирно закреплен на раме стеллажа, двуплечий рычаг приспособления для отвода фиксирующего элемента смоитирован на раме стеллажа с возможно- Я стью опирания его первого плеча на фиксирующий элемент, грузозахватный орган крана-штабелера выполнен в виде рычага с обращенным вверх вертикальным выступом, а управляющий упор прикреплен к обращенной к стеллажу нижней части выступа рычага и выполнен с верхней горизонтальной площадкойй .

1152891

Изобретение относится к складам для хранения грузов на подцонах.

Известны склады для хранения длинномерных грузов в стеллажах, поддоны которых в донной части снабжены поворотным упором с уступом, который взаимодействует с поперечной балкой, препятствуя выкатыванию поддона.

Недостатком этой конструкции является невозможность торцовой загруэ- 10 ки стеллажей на две стороны. Для обеспечения такой загрузки необходимо .монтировать поворотные упоры с уступом либо с двух сторон по торцам, либо поворачивать поддон в горизонтальной плоскости на 180 . В первом случае конструкция не работоспособна, во вто. ром — малоэффективна.

Известен также склад для хранения штучных грузов, содержащий кран-штабепер с подъемно-опускной платформой и грузозахватным органом, стеллажи, в ячейках которых установлены фиксаторы для поддонов, каждый из ко- 25 торых представляет собой горизонтально расположенный связанный одним концом с рамой стеллажа и подпружиненный в вертикальном направлении фиксирующий элемент с выступами на другом конце, образующими паз для размещения в нем выступа поддона, и роликом, смонтированным на одном иэ выступов, и приспособление для отвода фиксирующего элемента из взаимодействия с под35. доном, включающее в себя двуплечий рычаг, смонтированный на раме стеллажа с возможностью взаимодействия одним плечом с фиксирующим элементом, а другим обращенный к. передней части ячейки, и управляющий упор, установленный на кране-штабелере с возможностью взаимодействия с вторым плечом рыча га.

Недостатком известного склада явля"45 ется невозможность обеспечения одновременного расфиксировачия поддона и его захвата грузоподъемным рычагом, так как расфиксированне поддона осуществляется выдвижными дополнитель- О ными упЬрами, а захват — грузозахватным рычагом, что снижает надежность,.

Цель изобретения — повышение .надежности.

Цель достигается тем, что в вкладе

55 для хранения штучных грузов, содержащем кран-штабелер с подъемно-опускной платформой и грузозахватным органом, стеллажи, в ячейках которых установлены фиксаторы для поддонов, каждый из которых представляет собой горизонтально расположенный связанный одним концом с рамой стеллажа и подпружиненный в вертикальном направлении фиксирующий элемент с высту-пами на другом конце, образующими паз для размещения в нем выступа поддона, и роликом, смонтированным на одном из выступов, и приспособление для отвода фиксирующего элемента иэ взаимодействия с поддоном, включающее в себя двуплечий рычаг, смонтированный на раме стеллажа с возможностью взаимодействия одним плечом с фиксирующим элементом, а другим обращенный к передней части ячейки, и управляющий упор, установленный на кране-ITa6enepq с воэможностью взаимодействия с вторым плечом рычага, фиксирующий элемент каждого фиксатора первым концом шарнирно закреплен на раме стеллажа, двуплечий рычаг приспособления для отвода фиксирующего элемента смонтирован на раме стеллажа с возможностью опирания его первого плеча на фиксирующий элемент, груэозахватный орган крана-штабелера выполнен в виде рычага в обращенным вверх вертикальным выступом, а управляющий упор прикреплен к обращенной к стеллажу нижней части выступа рычага и выполнен с верхней горизонтальной площадкой.

На фиг. 1 схематически изображен, предлагаемый склад, общий вид; на фиг. 2 — фиксатор поддона в стеллаже; на фиг. 3 " положение фиксатора в начальный момент выгрузки поддона, на фиг. 4 — положение фиксатора в отжатом состоянии.

Склад содержит роликовые стеллажи в ячейках которых расположены поддоны 2. В проходе между стеллажами перемещается по рельсам кран-штабелер 3, на котором установлена подъемно-опускная платформа 4, снабженная грузозахватными рычагами 5, каждый из которых выполнен подвижным вдоль платформы 4 и снабжен вертикальным

6 и дополнительным горизонтальным

7 выступами. Каждая ячейка стеллажа ! выполнена с -фиксатором в виде поворотного в вертикальной плоскости рычага 8, который подпружннен, с выступом 9, на котором закреплен ролик

10, диаметр ролика 10 больше ширины

3 11528 прорези в днище поддона 2, На рычаге расположен фиксирующий выступ 11. На раме стеллажа закреплен отжимающий элемент приспособления для отвода из взаимодействия с поддоном рычага 8, выполненный в виде двуплечего рычага

12, одно плечо 13 которого свободно опирается на рычаг 8, а другое плечо 14 установлено с воэможностью взаимодей< твия с горизонтальным выступом 1р

7 рычага 5 грузозахватного органа крана-штабелера. Выступы 9 и 11 образуют паз для размещения выступа поддона 2. Выступ 7 рычага 5 является

1 управляющим упором для рычага 12.

Склад работает следующим образом.

Для выгрузки поддона 2 кран-штабелер 3 перемещается по рельсам к ячейке стеллажа 1, подлежащей выгрузке. Подъемно-опускная платформа 4 перемещается до уровня выгружаемой ячейки. Далее груэозахватный рычаг 5 перемещается под днище поддона 2 так, что вертикальный выступ 6 оказывается напротив паза поддона 2. Поднид

91 4 маясь, рычаг 5 горизонтальным выступом 7 нажимает на плечо 14 рычага 12, который отжимает рычаг 8. Таким образом, расфиксирование поддона 2 в ячейке стеллажа 1 и захват поддона груэозахватным рычагом 5 происходит единовременно эа счет горизонтального выступа 7 грузоэахватного рычага 5.

При вытягивании поддона из стеллажа отжимающий выступ 9 рычага 8, взаимодействуя с днищем поддона, удерживает рычаг 8 в отжатом положении и таким образом препятствует взаимодействию выступа 9 с вторым пазом поддона. После затаскивания поддона 2 на подъемно-опускную платформу 4 кранштабелер 3 перемещается к месту pasгруэки. Загрузка поддона 2 в ячейку стеллажа 1 происходит в обратном порядке.

Использование изобретения позволяет повысить эффективность работы склада путем сокращения времени загрузкивыгрузки стеллажа и увеличивает надежность его работы.
