Устройство для разработки грунта

Устройство для разработки грунта

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗРАБОТКИ ГРУНТА, включающее всасывающую трубу с наконечником и трубу для подачи энергоносителя, отличающееся тем, что, с целью повышения эффективности разработки грунта путем образования рабочих газов на дне забоя, труба энергоносителя снабжена зарядной цепью с зарядами ВВ замедленного действия, а наконечник выполнен в виде волочащейся головки с опорным катком , которая снабжена закрепленным на ее передней наружной стороне щеленарезным ножом и расположенным за последним и перед устьем головки рабочим катком для укладки зарядной цепи в щель и нажимного контакта с зарядами ВВ. (Л О1 со О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(5В Е 02 F 3/88

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3501562II29-03 (22) 28.10.82 (46) 30.04.85. Бюл. № !6 (72) Д. В. Рощупкин, Ю. М. Кузнецов, В. T. Пименов и В. Д. Здобнина (71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (53) 621.879.45 (088.8). (56) Волнин Б. А. Технология гидромеханизации в гидротехническом строительстве.

<сЭне гия», М вЂ” Л., 1965, с. 50 — 53.

Л ученко В. А. Новая технология гидромеханизированной добычи и переработки грунтов, М., Стройиздат, 1973, с. 24, рис. 5 (прототип).

„„Яц„„1153016 д (54) (57) УСТРОЙСТВО ДЛЯ РАЗРАБОТ

КИ ГРУНТА, включающее всасывающую трубу с наконечником и трубу для подачи энергоносителя, отличающееся тем, что, с целью повышения эффективности разработки грунта путем образования рабочих газов на дне забоя, труба энергоносителя снабжена зарядной цепью с зарядами ВВ замедленного действия, а наконечник выполнен в виде волочащейся головки с опорным катком, которая снабжена закрепленным на ее передней наружной стороне щеленарезным ножом и расположенным за последним и перед устьем головки рабочим катком для укладки зарядной цепи в щель и нажимного контакта с зарядами ВВ.

1153016

Составитель P. Адиатулина

Текред И. Верес Корректор H. Гирннк

Тираж 649 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Митейко

3а к аз 2460/25

Изобретение относится к гидромеханизации и предназначено для разработки в подводных забоях.

Целью изобретения является повышение эффективности разработки грунта путем образования рабочих газов на дне забоя.

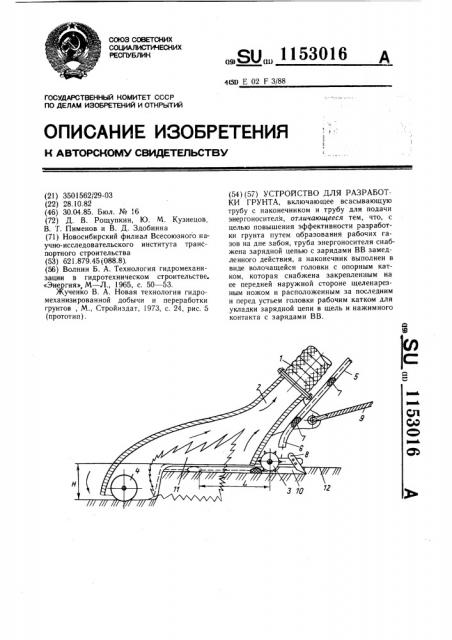

На чертеже изображено устройство в момент взрыва заряда взрывчатого вещества, вид сбоку.

Устройство содержит всасывающую трубу 1, всасывающий наконечник 2, рабочий 3 и ходовой 4 катки, трубу 5 энергоносителя, зарядную цепь 6, заряд 7 взрывчатого вещества, подрезающий нож 8, тяговый канат 9, зарядную щель 10 в грунте, зону 11 взрыва заряда 7, поверхность 12 грунта в забое, толщину Н слоя проходки, расстояние 1. зоны взрыва от рабочего катка 3.

Всасывающий наконечник 2 выполнен в виде волочащейся головки. Зарядная цепь

6 надета на рабочий каток 3, потому рабочий каток снабжен звездочкой. Зарядную цепь 6 лучше всего изготовить из пластмассы, вследствие чего она будет легкой, прочной, непромокаемой и не корродирующей в воде.

Заряды 7 взрывчатого вещества расположены на цепи 6 с шагом по расстоянию, назначаемым в зависимости от вида грунта в забое.

Устройство для разработки грунта работает следующим образом.

Протягивают зарядную цепь 6 через трубу 5, надевают ее на звездочку рабочего катка 3. Опускают всасывающий наконечник на поверхность 12 грунта в забое и волочат его с помощью тягового каната 9.

При этом приходят во вращение рабочий 3 и ходовой 4 катки. При вращении рабочего катка 3 из трубы 5 вытягивается звездочкой катка 3 зарядная цепь 6. При перемещении устройства вправо подрезающим ножом 8 в грунте 12 образуется зарядная щель 10.

Зарядная цепь 6 ложится на дно зарядной щели 10. Рабочий каток 3 накатывается на заряд 7 и надавливает на взрыватель замед ленного действия, вставленный в заряд 7.

На расстоянии 1. от катка 3 взрыватель срабатывает. Заряд 7 взрывается.

При взрыве заряда 7 образуется зона

11 взрыва в полости наконечника 2 с размером по длине, равным 1 При взрыве происходит разрыхление слоя толщиной Н грунта 12. При этом образуется большой объем газов. Газы из зоны взрыва подымаются к верхним образующим внутренней полости наконечника 2 и устремляются во всасывающую трубу 1, увлекая с собой воду из по20 лости наконечника 2. Возникает постоянный ток из акватории забоя во всасывающий наконечник 2. Засасываемый поток воды подхватывает взвешенные взрывом частицы грунта в зоне 11 и уносит их во всасывающую трубу 1. Взрывы происходят периодически, через промежутки времени, за которое устройство проходит путь 1 .При этом во время взрыва заряда 7 объем засасываемой смеси уменьшается, а промежуток времени между взрывами увеличивается. Возникает

З0 пульсация потока гидросмеси во всасывающей трубе. Пульсирующие потоки обеспечивают большую производительность ".о гидротранспортированию грунта.
