Вытяжная шахта

Иллюстрации

Показать все

Реферат



ВЫТЯЖНАЯ ШАХТА, содержащая полый цилиндрический корпус, установленнь1Й на кровле здания посредством цилиндрического шарнира с возможностью вращения и имеющий воздуховыпускные отверстия с наружными патрубками, и флюгерное полотно, причем ось воздуховыпускных отверстий перпендикулярна плоскости флюгерного полотна, отличающаяс я тем, что, с целью улучшения вентиляции путем обеспечения саморегулирования температуры в помещении , патрубки снабжены жалюзи, . установленными под острым углом к оси корпуса, при этом патрубки и жалюзи выполнены из теплопроводного материала.

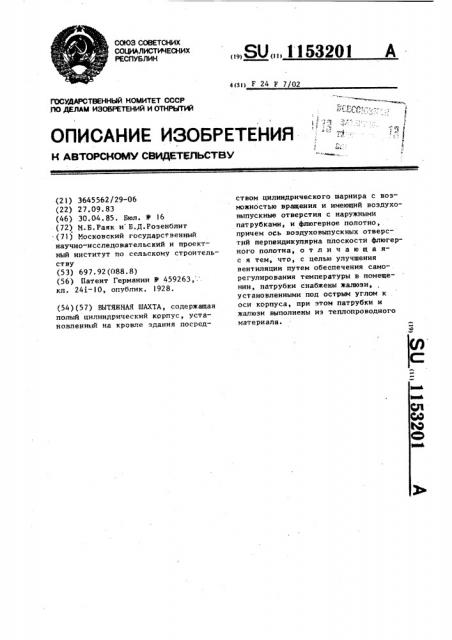

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1153201

4(5l) F 24 F 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

I10 делАм иэобРетений и ОтнРытий (21) 3645562/29-06 (22) 27.09.83 (46) 30.04.85. Бюл. У 16 (72) М.Б.Раяк и Б.Д.Розенблнт (71) Московский государственный научно-исследовательский и проектный институт по сельскому строительству (53) 697. 92 (088. 8) (56) Патент Германии 89 459263,. . кл. 24i-lO, опублик. 1928. (54) (57) ВЫТЯЖНАЯ ШАХТА, содержащая полый цилиндрический корпус, установленный на кровле здания посредством цилиндрического шарнира с возможностью вращения и имеющий воэдуховыпускные отверстия с наружными патрубками, и флюгерное полотно, причем ось воздуховыпускных отверстий перпендикулярна плоскости флюгерного полотна, о т л и ч а ю щ а яс я тем, что, с целью улучшения вентиляции путем обеспечения саморегулирования температуры в помещении, патрубки снабжены жалюзи, установленными под острым углом к оси корпуса, прн этом патрубки и жалюзи выполнены из теплопроводного материала.

1153201

Фиг. 1

Изобретение относится к вентиляции и может быть использовано при вытяжке воздуха из помещения,преимущественно животноводческого.

Цель изобретения — улучшение вентиляции путем обеспечения саморегулирования температуры в помещении.

На фиг 1 схематически показана предлагаемая вытяжная шахта, вид сбоку; на фиг, 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Вытяжная шахта содержит полый 15 цилиндрический корпус 1, установлен ный на кровле 2 здания посредством цилиндрического шарнира 3 с возможностью вращения и имеющий воздуховыпускные отверстия 4 с наружными патрубками 5 и флюгерное полотно б, причем ось воздуховыпускных отверстий 4 перпендикулярна плоскости флюгерногo полотна 6. Патрубки 5 снабжены жалюзи 7, установленными под острым углом к оси корпуса 1, при этом патрубки 5 н жалюзи 7 выполнены из теплопроводного материала.

Вытяжная шахта работает следующим образом. 30

Под действием ветра флюгерное полотно 6 поворачивается на цилиндрическом шарнире 3 таким образом, что патрубки 5 устанавливаются перпендикулярно направлению ветрового потока. В результате предотвращается опрокидывание тяги и усиливается дефлектирующее действие ветра и удаляемый через шахту внутренний воздух помещения эжектируется наружу.

В зимний период, при удалении влажного внутреннего воздуха на теплопроводных стенках патрубков 5 и на жалюзи 7 происходит конденсация и замерзание влаги. В результате этого сечение воздухЬвыпускных отверстий уменьшается и пропускная способность шахты сокращается. уменьшение производительности вытяжки способствует сохранению тепла внутри помещения.

В весенний период начинается оттаи вание ледяной корки с жалюзи, сечение воздуховыпускных отверстий увеличивается и пропускная способность шахты повышается.

В летний период сечение отверстий открыто полностью и вытяжка максимальная.

1 153201

А-А
