Заглушка для замкнутых емкостей
Патент 1153246
Авторы
Классы МПК
Заглушка для замкнутых емкостей
Иллюстрации
Реферат
ЗАГЛУШКА ДЛЯ ЗАМКНУТЫХ ЕМКОСТЕЙ , преимущественно тонкостенных, содержащая стяжной стержень с резьбой и гайкой на одном конце,. установленную на стержне с возможностью перемещения и уплотненную относительно него втулку с торцевым уплотнительным элементом и размещенный на другом конце стержня упор, о тличающаяся тем, что, с целью упрощения конструкции и монтажа заглушки, на стержне выполнен кольцевой выступ, а упор выполнен в виде витка цилиндрической пружины, опирающегося на этот выступ и скрепленного одним концом со стержнем . СП со ts9 4 О)
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
4(51) С 01 М 3 08 ч
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3666243/22-03 (22) 21.11.83 (46) 30.04.85. Бюл. Ф 16 (72) Г. В. Онищенко (53) 620.165.29(088.8) (56) 1. Авторское свидетельство СССР
9 806960, кл. F 16 3 13/02, 1979.
2. Авторское свидетельство СССР
N- 44381, кл. G О1 М 3/00, 1934 (прототип). (54) (57) ЗАГЛУШКА ДЛЯ ЗАМКНУТЫХ ЕМКОСТЕЙ, преимущественно тонкостенных, содержащая стяжной стержень с резь„„я0„„1153246 А бой и гайкой на одном конце,. установленную на стержне с возможностью перемещения и уплотненную относиC тельно него втулку с торцевым уплотнительным элементом и размещенный на другом конце стержня упор, о тл и ч а ю щ а я с я тем, что, с целью упрощения конструкции и монтажа заглушки, на стержне выполнен кольцевой выступ, а упор выполнен в виде витка цилиндрической пружины, опирающегося на этот выступ и скрепленного одним концом со стержнем. тельно него втулку с торцевым уплотнительным элементом и размещенный на другом конце стержня упор, на стержне выполнен кольцевой выступ, а упор

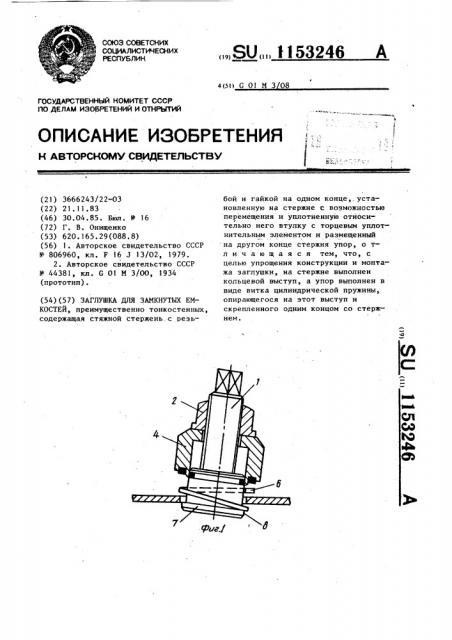

5 выполнен в виде витка цилиндрической пружины, опирающегося ня. этот выступ и скрепленного одним концом со стерж- нем, На фиг.1 иэображенл заглушка в момент установки, общий вид; на фиг. 2 — заглушка в рабочем положении.
Заглушка для замкнутых емкостей, преимущественно тонкостенных, содержит стяжкой стержень i с резьбой (не показана) и гайкой 2 на одном ! конце, установленную на стержне с возможностью перемещения и герметизированную относительно него с помощью уплотнительного кольца 3 втулку 4 с торцевым уплотнительным элементом и упор в виде витка 6 цилиндрической пружины. Стержень I выполнен с кольцевым выступом 7 на другом конце, и на этот выступ 7 опирается виток 6 пружины, причем виток 6 одним концом 8 скреплен со стержем ).
Заглушка устанавливается следующим образом.
Гайку 2 отворачивают в крайнее верхнее положение, а втулку 4 отводят до упора в гайку 2. Заглушку наклоняют в сторону места крепления витка 6 пружины к стержню ) на угол, примерно равный углу подъема витка 6, и частично заводят кольцевой выступ
7 и виток 6 внутрь емкос.ти 9, Затем, вращая заглушку вокруг продольной оси против часовой стрелки (по чертежу), вводят кольцевой выступ 7 и виток 6 полностью внутрь емкости 9.
Далее, удерживая заглушку за хвостовик (не показан) стержня, подводят втулку 4 к поверхности емкости 9 и прижимают ее гайкой 2. При этом виток
6 сжимается, принимая форму шайбы, наружный диаметр которой больше диаметра отверстия емкости 9, за счет чего заглушка удерживается на емкости 9. Уплотнение между заглушкой и емкостью 9 достигается с помощью уплотнительного элемента 5, а между стержнем и втулкой 4 — с помощью уплотнительного кольца 3. Демонтаж заглушки осуществляется в обратном порядке.
Эффективность предлагаемой заглушки заключается в простоте ее конструкции и монтажа за счет выполнения
1 1153246
Изобретение, относится к контрольно-измерительной технике и может быть использовано для герметизации отверстий в замкнутых, преимущественно тонкостенных емкостях, при их испытаниях на прочность и герметичность избыточным давлением среды.
Известна заглушка для герметизации отверстий в сосудах, содержащая стяжкой стержень с резьбой и гай- 1 кой на одном конце, установленную на
I стержне с возможностью перемещения и уплотненную относительно него втулку с уйлотнительным элементом и размещенный на другом конце стержня упор.
Уплотнительный элемент выполнен в виде упругих колец, уплотняющих отверстие по его внутреннему периметру, а упор — в виде тарельчатой пружины с радиальными лепестками на ее периферийной части 11 J.
Недостатком данной заглушки является трудность герметизации с ее помощью тонкостенных емкостей в силу конструкции уплотнительного элемента,> а также сложность конструкции и монтажа упора, который необходимо перед ввепением в емкость деформировать при помощи специального привода.
Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является заглушка для замкнутых емкостей, преимущественно тонкостенных, содержащая стяжной стержень с резьбой и гайкой на одном конце, установленную на стержне с возможностью перемещения и уплот- ненную относительно него втулку с торцевым уплотнительным элементом и размещенный на другом конце стержня 4О упор, который выполнен в виде пово ротно закрепленной на стержне план ки (2) .
Недостатком этой заглушки является сравнительная сложность кон- 45 струкции и монтажа заглушки из-за не" обходимости поворота упорной пЛанки внутри емкости и удержания ее в этом положении до закрепления заглушки, Цель изобретения — упрощение 50 конструкции и монтажа заглушки.
Поставленная цель достигается тем, что в заглушке для замкнутых емкостей, преимущественно тонкостенных. содержащей стяжной стержень с резь- 55 бой и гайкой на одном конце1 ус.твновленную на стержне с возможностью перемещения и уплотненную относиI I 53246
Составитель Ю. Лысенко
Редактор Е. Копча ТехредЛ.Коцюбняк Корректор M. Самборская
Заказ 2498/36 Тираж 897 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
3 упора в виде витка цилиндрической пружины, легко заводящегося в отверстие емкости и принимающего форму шайбы, фиксирующей заглушку на емкости при прижиме уплотнительного элемента к поверхности емкости.
