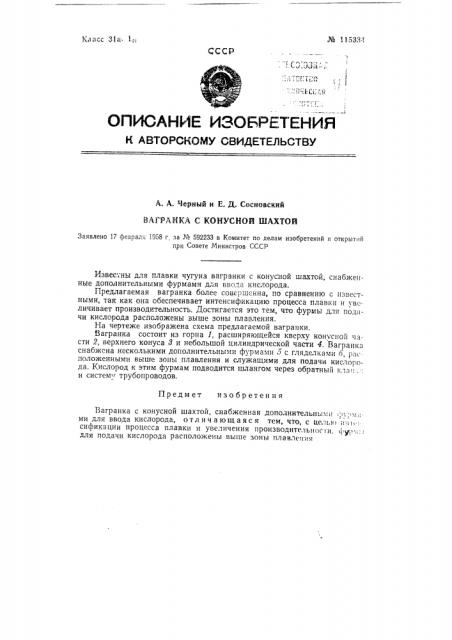

Еласс 31а 1а, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A. А. Черный и Е. Д. Сосновский

ВАГРАНКА С КОНУСНОИ ШАХТОЙ

Заявлено 1? февраля 1958 г за ¹ 592233 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны для плавки чугуна вагранки с конусной шахтой, снабженные дополнительными фурмами для ввода кислорода.

Предлагаемая вагранка более совершенна, по сравнению с известными, так как она обеспечивает интенсификацию процесса плавки и увеличивает производительность. Достигается это тем, что фурмы для под»чи кислорода расположены выше зоны плавления.

На чертеже изображена схема предлагаемой вагранки.

Вагранка состоит из горна 1, расширяющейся кверху конуспой части .2, верхнего конуса 8 и небольшой цилиндрической части 4. Вагранк» снабжена несколькими дополнительными фурмами 5 с гляделками 6, расположенными выше зоны плавления и служащими для подачи кислорода. Кислород к этим фурмам подводится шлангом через обратный к.ч»п:,", и систем трубопроводов.

Предмет изобретения

Вагранка с конусной шахтой, снабженная дополнительными . .; м» ми для ввода кислорода, отличающаяся тем, что, с целик> гц ". сификации процесса плавки и увеличения производительности, ф,. „:. для подачи кислорода расположены выше зоны плавда пи»
