Сплав на титановой основе
Иллюстрации
Реферат

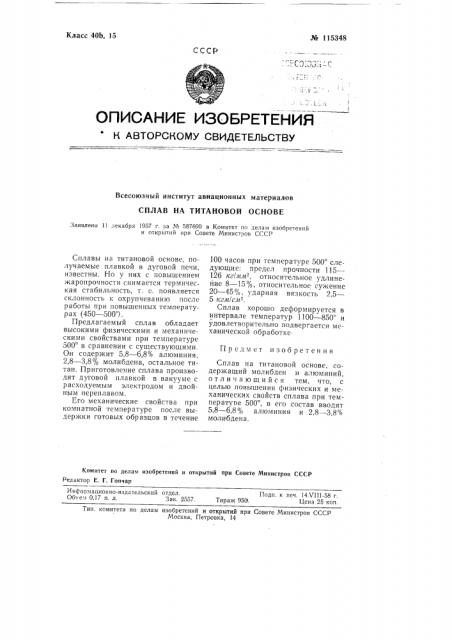

К< 1 15348
Класс 40b, 15
СССР
L. !
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Всесоюзный институт авиационных материалов
СПЛАВ НА ТИТАНОВОЙ ОСНОВЕ
Заявлено 11 декабря 1957 г. за № 587690 в Комитет по делам изобретений и открытий нри Совете Министров СССР
Предмет изобретения
Комитет по делам изобретений и открытий при Совете Министров СССР
Редактор Е. Г. Гончар
Поди, к печ. 14.VIII-58 г.
Тираж 950. Цена 25 коп.
Тип. комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Петровка, 14
Сплавы на титановой основе, получаемые плавкой в дуговой печи, известны. Но у них с повышением жаропрочности снимается термичес кая стабильность, т. е. появляется склонность к охрупчеванию после работы при повышенных температурах (450 — 500 ) ..
Предлагаемый сплав обладает высокими физическими и механическими свойствами при температуре
500 в сравнении с существующими.
Он содержит 5,8 — 6,8 /о алюминия, 2,8 — 3,8 /о молибдена, остальное титан. Приготовление сплава производят дуговой плавкой в вакууме с расходуемым электродом и двойным переплавом.
Его механические свойства при комнатной температуре после выдержки готовых образцов в течение
Информационно-издательский отдел.
Обеем 0,17 п, л. Зак. 2557.
100 часов при температуре 500 следующие: предел прочности 115—
126 кг/мм- . относительное удлинение 8 — 15%, относительное сужение
20 — 45г11, ударная вязкость 2,5—
5 кгм/см- .
Сплав хорошо деформируется в интервале температур 1100 — 850 и удовлетворительно подвергается механической обработке
Сплав на титановой основе, содержащий молибден и алюминий, отличающийся тем, что, с целью повышения физических и механических свойств сплава при температупе 500, в его состав вводят
5,8 — 6,8% алюминия и 2,8 — 3,8 молибдена.
