№ 115374

Класс 12е, 4о<

80Ь, 1аа

СССР

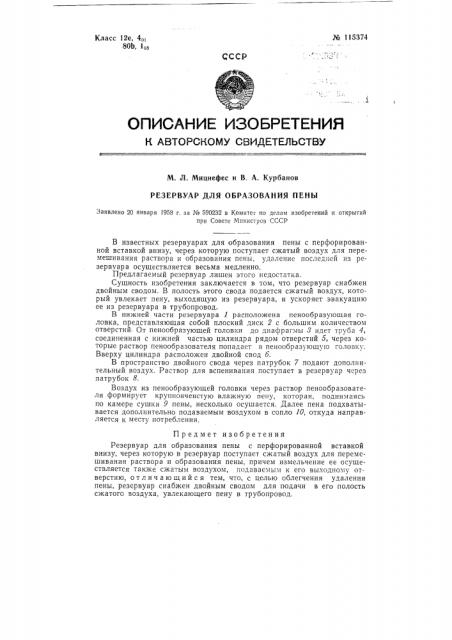

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Л. Мицнефес и В. А. Курбанов

РЕЗЕРВУАР ДЛЯ ОБРАЗОВАНИЯ ПЕНЫ

Заявлено 20 января 1958 г. за _#_o 590232 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Резервуар для образования пены с перфорированной вставкой внизу, через которую в резервуар поступает сжатый воздух для перемешивания раствора и образования пены, причем измельчение ее осуществляется также сжатым воздухом, подаваемым к его выходному отверстию, от ли ч а ю щий с я тем, что, с целью облегчения удаления пены, резервуар снабжен двойным сводом для подачи в его полость сжатого воздуха, увлекающего пену в трубопровод.

В известных резервуарах для образования пены с перфорированной вставкой внизу, через которую поступает сжатый воздух для перемешивания раствора и образования пены, удаление последней из резервуара осуществляется весьма медленно.

Предлагаемый резервуар лишен этого недостатка.

Сущность изобретения заключается в том, что резервуар снабжен двойным сводом. В полость этого свода подается сжатый воздух, который увлекает пену, выходящую из резервуара, и ускоряет эвакуацию ее из резервуара в трубопровод.

В нижней части резервуара 1 расположена пенообразующая головка, представляющая собой плоский диск 2 с большим количеством отверстий. От пенообразующей головки до диафрагмы 8 идет труоа 4, соедиченная с нижней частью цилиндра рядом отверстий 5, через которые раствор пенообразователя попадает в пенообразующую головку.

Вверху цилиндра расположен двойной свод б.

В пространство двойного свода через патрубок 7 подают дополнительный воздух. Раствор для вспенивания поступает в резервуар через патрубок 8.

Воздух из пенообразующей головки через раствор пенообразователя формирует крупноячеистую влажную пену, которая, поднимаясь по камере сушки 9 пены, несколько осушается. Далее пена подхватывается дополнительно подаваемым воздухом в сопло 10, откуда направляется к месту потребления, № 115374
