Устройство для дарсонвализации

Устройство для дарсонвализации

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ДАРСОНВАЛИЗАЦИИ , содержащее соединенные прерыватель , катушку индуктивности и лечебный электрод и последовательно соединенные реостат и конденсатор, отличающееся тем, что, с целью обеспечения возможности подбора режимов физиотерапевтического воздействия для каждого пациента, в него введены последовательно соединенные перестраиваемый генератор и реле, а также преобразователь напряжения, включаюш .ий последовательно соединенные выпрямитель и умножитель напряжения, выход которого и первичная обмотка катушки соединены с крайними контактами реле, а реостат - со средним контактом.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН. SU„„1153929 A

4(59 А 61 N 1/32

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Ilo делАм изОБРетений и ОтнРытий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1, ;.,,;,,13

БИЕЛИЗТЕЫА

К А BTOPGKOMV СВИДЕТЕЛЬСТВУ ! (21) 3472124/28-13 (22) 15.07.82 (46) 07.05.85. Бюл. № 17 (72) Б. Г. Гурьянов (71) Таллинский политехнический институт (53) 615.471(088.8) (56) Большая советская энциклопедия.

Т. 13, М., 1952, с. 387 — 388. (54) (57) УСТРОЙСТВО ДЛЯ ДАРСОНВАЛИЗАЦИИ, содержащее соединенные прерыватель, катушку индуктивности и лечебный электрод и последовательно соединенные реостат и конденсатор, отличающееся тем, что, с целью обеспечения возможности подбора режимов физиотерапевтического воздействия для каждого пациента, в него введены последовательно соединенные перестраиваемый генератор и реле, а также преобразователь напряжения, включающий последовательно соединенные выпрямитель и умножитель напряжения, выход которого и первичная обмотка катушки соединены с крайними контактами реле, а реостат — со средним контактом.

1153929

Составитель Н. Земляк

Редактор Л. Зайцева Техред И. Верес Корректор О. Билак

Заказ 2562/4 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике, а именно к устройствам дарсонвализации, и может применяться для,лечения путем физиотерапевтического воздействия.

Цель изобретения — обеспечение возможности подбора режимов физиотерапевтического воздействия для каждого пациента.

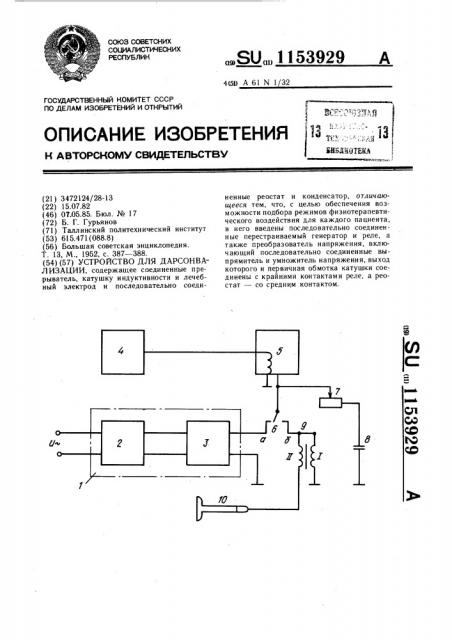

На чертеже представлена блок-схема устройства. !

О

Устройство содержит преобразователь 1 напряжения, включающий соединенные один с другим выпрямитель 2 и умножитель 3 напряжения, перестраиваемый генератор 4, который соединен с обмоткой реле 5, прерыватель 6, состоящий из крайних и среднего !5 контактов реле 5, реостат 7, присоединенный одним подвижным концом к среднему контакту реле, другим — к конденсато-. ру 8, катушки 9 индуктивности, к вторичной обмотке которой подсоединен лечебный электрод 10.

Устройство работает следующим образом.

Конденсатор 8 через реостат 7 и средний контакт реле 5, управляемого перестраиваемым генератором 4, периодически подключается то к точке а, то к точке б крайних контактов реле. При этом через точку а он заряжается до значения напряжения на выходе преобразователя 1 напряжения (обычно до 600 В). Через точку б конденсатор разряжается через первичную обмотку катушки

9 индуктивности контура ударного возбуждения. На повышающей обмотке катушки 9 индуктивности и получается напряжение требуемой формы, которое подается на лечебный электрод 10. Перестраиваемый генератор 4 обычно меняет частоту следования пачек экспоненциально затухающих колебаний от половины периода промышленной частоты до целого периода.

Перестраиваемый генератор, управляющий реле, может быть выполнен, например в виде мультивибратора. Реле может быть герконовым.
