Способ измерения скорости звука в жидкости

Способ измерения скорости звука в жидкости

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗМЕРЕНИЯ СКОРОСТИ ЗВУКА Б ЖИДКОЙИ, заключающийся в том, что в. контролируемую жидкость излучают с помощью преобразователя импульс звуковых колебаний, принимают отраженный сигнал, измеряют время его приема, по которому с учетом величины базы измерений определяют искомьй параметр, отличающийся тем, что с целью расширения возможностей способа, в качест1ве преобразователя используют пьезоэлектрический кольцевой преобразователь , контролируемую жидкость размещают внутри него, а отраженный сигнал принимают от внутренней поверхности преобразователя. ел 4; СП 4 ел

СОЮЗ COHETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(5ц G 01 H 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3438923/18-28 (22) 06.04.82 (46) 07.05.85. Бюл. У 17 (72) Е.Д. Попов (73) Южное отделение Института океанологии им.йиршова (53) 623.3.083 8(088.8) (56) 1. Авторское свидетельство СССР . 9 945674, кл. С 01 Н 5/00, 1980.

2. Авторское свидетельство СССР.

Р 505902, кл. С 01 Н 5/00, 1973.. (54)(57) СПОСОБ ИЗМЕРЕНИЯ СКОРОСТИ

ЗВУКА В ЖИДКОСТИ,, заключающийся в том, что в контролируемую жидкость

ÄÄSUÄÄ1154545 излучают с помощью преобразователя импульс звуковых колебаний, принимают отраженный сигнал, измеряют время его приема, по которому с уче» том величины базы измерений определяют искомый параметр, о т л и ч а юшийся тем, что с целью расщирения возможностей способа, в качестве преобразователя используют пьезоэлектрический кольцевой преобразователь, контролируемую жидкость размещают внутри него, а отраженный сигнал принимают от внутренней поверхности преобразователя.

11545

Составитель N. Андреева

Редактор П. Коссей Техред С.йовжий

Корректор N- Самборская

Заказ 2702/35 Тираж 534

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Подпис ное.

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к виброизмерениям и может быть использовано для измерения скорости звука.

Известен способ измерения скорости звука в жидкости, заключающийся в 5 том, что с помощью излучающего преобразователя в контролируемую жидкость излучают импульс звуковых.колебаний с помощью приемного преобра зователя, принимают отраженный от отражателя сигнал, измеряют его время приема, по которому с учетом величины базы измерений определяют искомый параметр (1 f.

Наиболее близким по технической сущности и достигаемому результату к изобретению является способ измерения скорости звука в жидкости, заключающийся в том, что в контролируемую жидкость излучают с помощью

- преобразователя импульс звуковых колебаний, принимают отраженный от отражателя сигнал, иэмеряют его время приема, по которому с учетом величины базы измерений определяют искомый параметр (2 1.

Недостатком известных способов, является возможность измерения сксуос ти звука при наличии гидростатического давления беэ специальной барокомпенсации базы.

Цель изобретения — расширение возможностей способа.

Поставленная цель достигается тем, что согласно способу измерения 35 скорости звука в жидкости, заключающемуся в том, что в контролируемую жидкость излучают с помощью преобразователя импульс звуковых колебаний, принимают отраженный сигнал, измеряют время его приема, но которому с учетом величины базы измерений определяют искомьй параметр, в качестве преобразователя используют пьезоэлектрический кольцевой пре45

2 образователь, контролируемую жидкость размещают внутри него, а отраженный сигнал принимают от внутренней поверхности преобразователя.

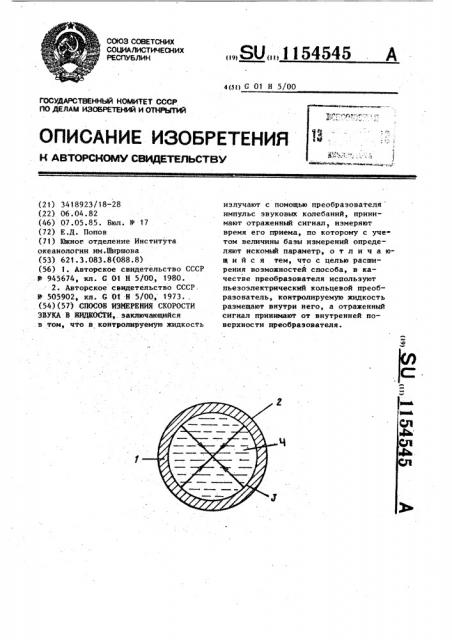

На чертеже изображена схема реализации способа измерения скорости звука в жидкости.

Схема содержит пьезоэлектрический кольцевой преобразователь 1 .с электродами 2 и 3, нанесенными соответственно на его внешнюю и внутреннюю цилиндрические поверхности. Внутри преобразователя 1 размещена контролируемая жидкость 4. Стрелками показаны направления распространения импульсов звуковых колебаний. Обе поверхности кольца изолированы от воды водостойким покрытием.

Способ измерения скорости звука в жидкости осуществляется следующим образом.

При подаче электрического импульса на электроды 2 и 3 пьезоэлектрического кольцевого преобразователя его внутренняя поверхность симметрично излучает звуковой импульс в кон-тролируемую жидкость 4, который проходит через нее до противоположного участка поверхности, где отражается и возвращается обратно.

Отраженный сигнал принимается преобразователем 1. По времени приема отраженного сигнала с учетом базы измерения, равной диаметру преобразователя, определяют скорость звука в контролируемой жидкости. Излучение звуковых колебаний внешней цилиндрической поверхностью преобразователя

1 на измерение не влияет.

Таким образом, предлагаемый способ обладает более широкими возможностями, так как позволяет измерять скорость звука в жидкости при наличии гидростатического давления без барокомпенсации базы.
