Затвор для ирригационных каналов

Затвор для ирригационных каналов

Иллюстрации

Показать все

Реферат



1. ЗАТВОР ДЛЯ ИРРИГАЦИОННЫХ КАНАЛОВ, содержащий водоудерживающее полотнище, закрепленное на поворотной балке с возможностью подъема и опускания, и опоры для установки затвора на откосах канала, снабженные элементами для взаимодействия с поливным устройством , отличающийся тем, что, с целью повыщения надежности работы, опоры выполнены в виде полых цилиндров, а балка закреплена на опорах с эксцентриситетом относительно их оси вращения, при этом элементы для взаимодействия с поливным устройством выполнены в виде упоров, расположенных на поверхности цилиндров. 2. Затвор по п. 1, отличающийся тем, что с целью автоматизации регулирования уровня воды в канале, полые цилиндры снабжены перегородками, образующими отсеки, сообщающиеся с бьефами канала.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3674219/30-15 (22) 05.10.83 (46) 15.05.85. Бюл. № 18 (72) Э. Г. Лаванов (71) Украинский южный государственный проектно-изыскательский институт

«Укрюжгипроводхоз» (53) 631.347.1 (088.8) (56) 1. Авторское свидетельство СССР № 308147, кл. Е 02 В 7/26, 05.01.70.

2. Авторское свидетельство СССР № 421732, кл. Е 02 В 7/40, 1964.

3. Авторское свидетельство СССР

¹ 1017228, кл. А 01 G 25/00, 1981. (54) (57) 1. ЗАТВОР ДЛЯ ИРРИГАЦИОННЫХ КАНАЛОВ, содержащий водоудерживающее полотнище, закрепленное на

7.,ЯО.„1 155203 A 4(SD А 01 G 25/00 поворотной балке с возможностью подъема и опускания, и опоры для установки затвора на откосах канала, снабженные элементами для взаимодействия с поливным устройством, отличающийся тем, что, с целью повышения надежности работы, опоры выполнены в виде полых цилиндров, а балка закреплена на опорах с эксцентриситетом относительно их оси вращения, при этом элементы для взаимодействия с поливным устройством выполнены в виде упоров, расположенных на поверхности цилиндров.

2. Затвор по п. 1, отличающийся тем, что с целью автоматизации регулирования уровня воды в канале, полые цилиндры снабжены перегородками, образующими отсеки, сообщающиеся с бьефами канала. д ф

1

Изобретение относится к гидротехнике, а именно к затворам для ирригационных каналов.

Известен затвор для ирригационных каналов, включающий водоудерживающее полотни ше, которое посредством горизонтальной оси укреплено в устоях сооружения (1).

Недостатком затвора является сложность конструкции водоудерживающего полониша.

Известен затвор в виде полотнища с горизонтальной осью (2) .

Однако конструкция затвора не обеспечивает непрерывной работы устройств на канале с подпорными сооружениями.

Известен также затвор -для каналов в виде подпорной перемычки, содержащий водоудерживаюшее полотнише, закрепленное на поворотной балке с возможностью подъема и опускания, и опоры для установки перемычки в откосах канала, снабженные элементами для взаимодействия с поливным устройством (3).

Недостатком известного затвора является сложность конструкции, которая снижает надежность работы. Кроме того, не обспечивается автоматизация регулирования уровня воды в канале.

Цель изобретения — повышение надежности работы затвора, обеспечение автоматизации регулирования уровня воды в канале.

Указанная цель достигается тем, что в затворе, содержащем водоудерживающее полотнище, закрепленное на поворотной балке с возможностью подьема и опускания, и опоры для установки затвора на откосах канала, снабженные элементами для взаимодействия с поливным устройством, опоры выполнены в виде полых цилиндров, а балка закреплена на опорах с эксцентриситетом относительно их оси вращения, при этом элементы для взаимодействия с поливным устройством выполнены в виде упоров, расположенных на поверхности цилиндров.

Для обеспечения автоматизации регулирования уровня воды в канале цилиндры снабжены перегородками, образующими отсеки, сообшающиеся с бьефами канала.

155203

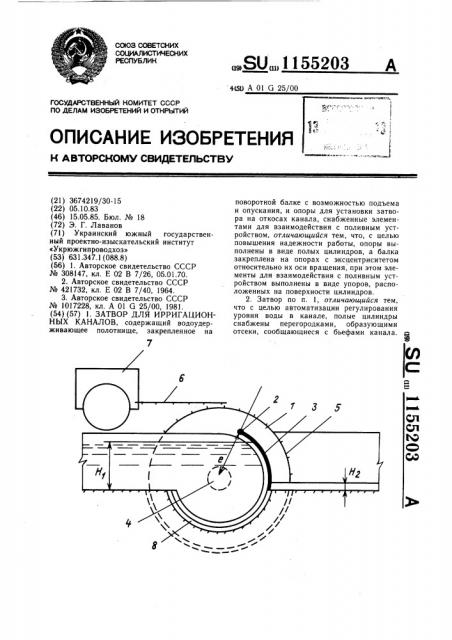

На чертеже изображен предлагаемый затвор, разрез.

Затвор включает опоры в виде полых цилиндров 1, жестко соединенных между собой

5 поворотной балкой 2, на которой закреплено водоудерживаюшее полотнище 3. Оси вращения 4 цилиндров 1 закреплены в пазах откосов канала. На поверхности цилиндров

1 расположены упоры 5, входяшие в зацепление с упорами гребенки 6 поливного уст10 ройства 7. При выполнении полотнища 3 жестким в дне канала может быть предусмотрена кассета 8 с шелевым входом.

Полости цилиндров снабжены отверстиями и перегородками, образующими сегменты или секторы (не показаны).

Затвор работает следующим образом.

Гребенка 6 поливного устройства, движушегося вдоль канала, входит в зацепление с упорами 5 затвора. При поступательном движении поливного устройства цилидры начинают вращаться и поворачивают балку 2. При этом водоудерживаюшее устройство опускается на дно канала либо в кассету 8.

При работе в автоматическом режиме за счет заполнения водой секторов полых цилиндров затвор регулирует горизонт воды в верхнем бьефе и заданный перепад уровней, который обеспечивается поступлением в один из цилиндров воды с верхнего бьефа, а в другой — с нижнего бьефа. При заполнении водой сегментов цилиндров возникает крутящий момент и затвор приходит в движение, поднимая или опуская водоудерживаюшее полотнище.

Использование на каналах предлагаемого затвора позволит исключить простои поливных устройств, например дождевальных машин, вызванные необходимостью переноса водозаборных устройств через сооружение. В среднем экономится 35 мин на одном сооружении при работе одной машины.

40 Кроме того, предлагаемый затвор позволит обеспечить необходимый уровень воды в каналах с уклонами, что в свою очередь способствует гарантированному водозабору из них.
