Реферат



СПОСОБ РЕГУЛИРОВАНИЯ ВТОРИЧНОГО ОХЛА)1ЩЕНИЯ СЛИТКОВ ПРИ НЕПРЕРЫВНОЙ РАЗЛИВКЕ МЕТАЛЛА по авт.св. № 555981, отличающийся тем, что, с целью повышения равномерности охлаждения слитков, при изменении скорости вытягивания слитка определяют направление изменения этой скорости и в зависимости от направления изменения скорости устанавливают продолжительность времени регулирования tp расходом воды в конкретной секции соответственно jK,t hiV - при понижении скорости; h(; - при повышении скорости. 0,6-0,8; где Кд h 0,9-1,1; расстояние от мениска металла в кристаллизаторе до се- g 9 редины конкретной секции; V значение скорости после ее изменения.

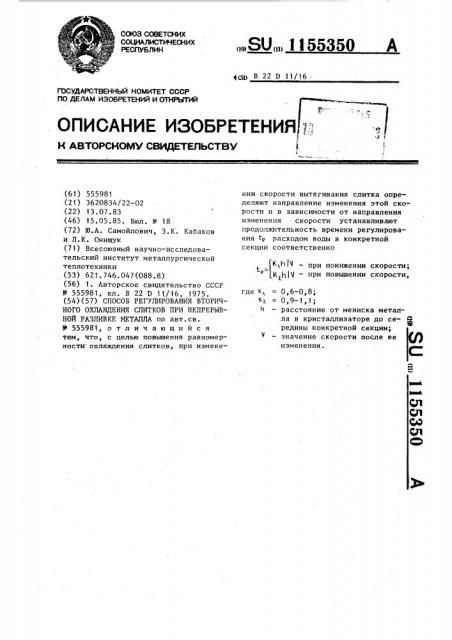

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„115535Î А (д) В 22 Э 11/16 °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

M АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ где K„ к, =

ПЗСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 555981 (21) 3620834/22 — 02 (22) 13.07.83 (46) 15.05.85. Бюл. Ф 18 (72) Ю.А. Самойлович, З.К. Кабаков и Л.К. Онищук (71) Всесоюзный научно-исследовательский институт металлургической теплотехники (53) 621.746.047(088.8) (56) 1. Авторское свидетельство СССР

В 555981, кл. В 22 0 11/16, 1975. (54)(57) СПОСОБ РЕГУЛИРОВАНИЯ ВТОРИЧНОГО ОХЛАЖДЕНИЯ СЛИТКОВ ПРИ НЕПРЕРЫВНОЙ РАЗЛИВКЕ МЕТАЛЛА по авт.св..

Ф 555981, отличающийся тем, что, с целью повышения равномерности охлаждения слитков, при изменении скорости вытягивания слитка определяют направление изменения этой скорости и в зависимости от направления изменения скорости устанавливают продолжительность времени регулирования tp расходом воды в конкретной секции соответственно — при понижении скорости; К «1(Я вЂ” при повышении скорости, 0,6-0,8;

0,9-1, 1; расстояние от мениска металла в кристаллизаторе до сеИ редины конкретной секции; значение скорости после ее изменения.

1155350

Изобретение относится к металлургии, в частности к непрерывной разливке металла.

По основному авт.св. ¹ 555981 известен способ регулирования вторично- 5

ro охлаждения слитков прн непрерывной разливке металла, в котором с целью повышения равномерности охлаждения при скачкообразном изменении скорости вытягивания предлагается расход жидкости в каждой секции изменять до установившегося значения при изменившейся скорости по линейному закону.

Изменение расхода производится в течение времени регулирования, равном промежутку времени от момента .поступления в кристаллизатор установки металла, отлитого с изменившейся скоростью, до момента полного заполнения этим металлом соответствующей сек- 20 ции f13.

Однако при регулировании по известному способу повышения равномерности охлаждения не достигается, так как не учитываются теплофизические зако- 25 номерности процесса затвердевания и охлаждения слитков в условиях возмущений скорости вытягивания.

Цель изобретения — повышение равномерности охлаждения слитков. 30

Поставленная цель достигается тем, что согласно способу регулирования вторичного охлаждения слитков при непрерывной разливке металла при изменении скорости вытягивания слитка определяют направление изменения этой скорости и в зависимости от направления изменения скорости устанавливают продолжительность времени регулирования t расходом воды в конк- р

Р ретной секции соответственно

К h/V — при понижении скорости;

K>h/V — при повышении скорости, 45 где К, = 0,6-0,8;

h — расстояние от мениска в кристаллизаторе до середины конкретной секции; 50

V — - значение скорости после ее изменения.

Принципиальное отличие предлагаемого способа от прототипа заключается в том, что при определении времени 55 регулирования учитывается различие в характеристиках переходного процесса по теплоотдаче от поверхностн слитка, происходящего после снижc:„ия и повышения скорости вытягивания.

После снижения скорости толщина корочки в конкретной секции охлаждения увеличивается. С увеличением толщины корочки рост ее замедляется. В связи с этим процесс теплоотдачи от поверхности слитка стабилизируется до того, как металл, отлитый до изменения скорости вытягивания, пройдет данную секцию и установится постоянная толщина корочки. В этом случае необходимость в регулировании расходом воды в конкретной секции в течение всего переходного процесса, продолжительность которого оценивается величиной h/V (V - значение скорости после ее изменения), отпадает. Этот факт отражен коэффициентом К = 0,6-0,8 при определении времени регулирования после снижения скорости. При значениях К„ Ф

0,6-0,8 неравномерность охлаждения поверхности слитка резко возрастает.

При повышении скорости вытягивания корочка слитка в конкретной секции охлаждения становится тоньше.

С уменьшением толщины корочки скорость роста ее возрастает. В свою очередь теплоотдача от поверхности слнr..à увеличивается вплоть до момента прохождения металлом, отлитым с изменившейся скоростью, середины данной секции и установления постоянной толщины корочки. В этом случае регулирование расходом воды в конкретной секции должно производиться в течение всего переходного процесса.

Последний факт отражен коэффициентом

К = 0,9-1,1 при определении времени регулирования после повышения скорости. При К Ф 0,9-1,1 неравномерность охлаждения существенно возрастает.

Конкретные значения коэффициентов зависят от разливаемого металла и определяются с помощью имитации процесса регулирования вторичным охлаждением на математической модели и данных измерения температуры в теле слитка.

На фиг. 1 изображено устройство для реализации способа; на фиг.2 — 5— кривые изменения температуры поверхности слитка на выходе из второй и пятой секций охлаждения.

Устройство рассматривается приме нительно к трехсекционной эоне вто1155350

4ммю, мию
