Реферат



ЗАЖИМНОЕ УСТРОЙСТВО, на шейке центрирующего стержня корпуса которого расположена быстросъемная щайба с установленной на ее наружной резьбовой поверхности гайкой, отличающееся тем, что, с целью повышения надежности работы, на заходной части центрирующего стержня выполнены две параллельные лыски, предназначенные для взаимодействия с ответными поверхностями выполненного в быстросъемной шайбе паза, а щейка в сечении имеет форму квадрата, две диаметрально противоположные верщины которого скруглены по диаметру, равному стороне квадрата. (Л NW ел ел 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСП БЛИН

В 23 306

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! :ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3680788/25-08 (22) 16.11.83 (46) 15.05.85. Бюл. № 18 (72) В. Д. Нагин и B. И. Галушкин (71) Новосибирское производственное объединение «Сибсельмаш» (53) 62.229.329 (088.8) (56) 1. Горошкин А. К. Приспособления для металлорежущих станков. М., «Машиностроение», 1979, с. 35.

2. — «Машиностроитель» ¹ 4, 1980, с. 20 рис. (справа, внизу) по материалам ВДНХ

СССР..Л0„, 1155414 А (54) (57) ЗАЖИМНОЕ УСТРОЛСТВО, на шейке центрирующего стержня корпуса которого расположена быстросъемная шайба с установленной на ее наружной резьбовой поверхности гайкой, отличающееся тем, что, с целью повышения надежности работы, на заходной части центрирующего стержня выполнены две параллельные лыски, предназначенные для взаимодействия с ответными поверхностями выполненного в быстросъемной шайбе паза, а шейка в сечении имеет форму квадрата, две диаметрально противоположные вершины которого скруглены по диаметру, равному стороне квадрата.!

155414

CîñTààèòåëü A. рибков

Редактор И. Воловик Техред И. Верес Корректор И. Эрдейи

Вгмсаз 3004/13 T.Iðàæ 838 !1îäïèñíîå

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж- 35, Раушская наб., д. 415

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

;.:,:, рстенче относится к металлообработ° ..>жпт бьс ь использовано в приспособ., : 3=;репления деталей при мехаьлп:.Сск< и обработке на металлорежущих :3 с . О зажимное устройство, состоя...!,i!åIIíîãî в корпусе центрирую:.сг: с!::",>:":-.р, с резьбовым концом, зажим;: .:й I ай си i .::.".росъемной шайбы с откры1

:;;.. .ur о в данном устройстве диаметр 10садо-.ноге отверстия обрабатываемой детали .„.к :е:: быть больше наружного диамет:.,а:-;- :.и;;.::"A i айки и при закреплении детали::,.алым отверстием резьбовой конец ,"" per.IH получается слишком малого диа:,: т:а. !Ip. . этом не обеспечивается требуе;,:жим!!>е усилие., " .более близким к предлагаемому яв=«! :.ямное устройство, на шейке центиру .;,е о т. ржня корпуса которого pacno.:-.: ti .. сзросъемная шайба с установленгсй з ее наружной резьбовой поверхности, а1/Кой 121 ,!,остатком известного устройства яв;изкая надежность работы из-за от.;ри;-.о о паза, выполненного в шайбе. изобретения повышение надежреботь: устройства. : с-авлениая цель достигается тем, что зажик ном устройстве, на шейке центри.у,! ..i"ñ стержня корпуса которого pBcllo":;же:i;: с:: ".эс -ьемная шайба с установлен:.ий . i ".". за„.,жной резьбовой поверхности за.содной части центрирующего

0 I..Сны две параллельные лыс1,». 3;.а ;снные для взаимодействия с о е." -"ь ."; поверхнос гями выполненного в ь.,: :с:, шайбе паза, а шейка в . Се- форму квадрата, две диаметогкиоположные вершины которого го .I!ra:;Iåòру, равному стороне

-.", - H комс.грукцин устройства Iro л.-,:::æ;:00 ь его работы.

A-A

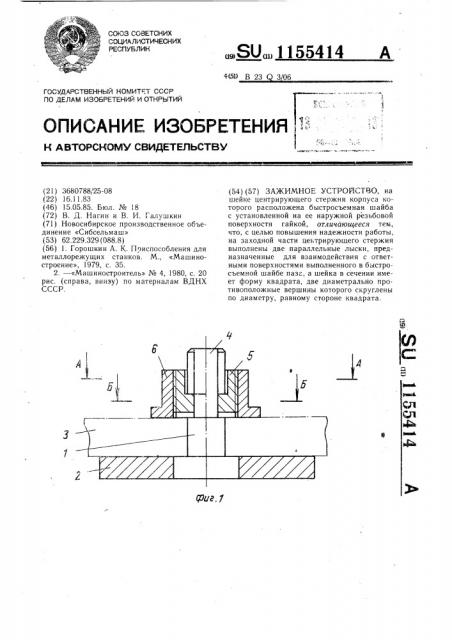

1-1а фиг, изобр-жено устройство, общий вид; на фиг. 2 — — сечение "- — А Ira фи-. 1; на фиг. 3 -- сечение Б --Б на фиг. 1

Устройство состоит из корпуса 1, в котором закреплен центрирующий стержень

2 для обрабатываемой детали 3. На шейке

4 стержня 2 установлена быстросъемная шайба 5 с навинченной на ее резьбовой поверхности зажимной гайкой О.

Поперечное сечение а згходнои части стержня 2 выполнено с двумя параллель1О ными лысками, а профиль паза в быстросъемной шайбы 5 имеют такую же форму.

Сечение с шейки стержня 2 имеет форму квадрата с двумя диаметрально противоположными вершинами, скругленными по диаметру, равному стороне квадрата.

Обрабатываемая деталь 3 устанавливается на центрирующий стержень 2 до упора в корпус 1. Затем на шейку 4 стержня 2 устанавливается быстросъемная шайба вместе с навинченной на нее зажимной гайкой 6 и поворачивается последней на 9С .

При этом продольная ось профиля паза в шайбы 5 занимает положение, перпендикулярное продольной оси сечения а заходной части стержня 2.

Поворот шайбы 5 на 90 обеспечивается за счет формы и размеров сечения стержня

2 в зоне шейки 4, выполненной в виде квадрата с двумя диаметрально противоположными скругленными вершинами, причем диаметр скругления равен стороне квадрата и несколько меньше ширины паза быстросъемной чайбы 5. Происходит закрепление шайбы 5 на стержне 2. При дальнейшем вращении гайка 6 перемещается в осевом нап35 равлении по резьбе шайбы 5 и окончательно зажимает обрабатываемую деталь 3 Процесс снятия обработанной детали 3 производится в обратном порядке.

Положительный эффект при приме!1ении изобретения обусловлен повышением надежности работь .

Х-Х
